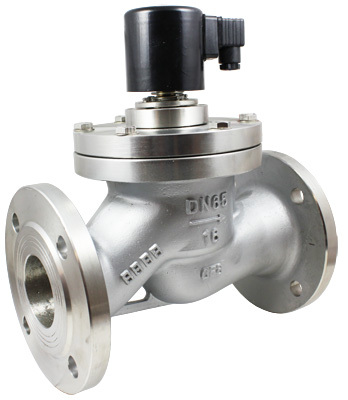

Соленоидный клапан (электромагнитный) AR-YCP31F

Клапан соленоидный фланцевый нормально закрытый непрямого действия с поршнем, для пара для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: пар, вода, горячая вода
  • Температура рабочей среды: −20…180°С
  • Рабочее давление: 0,05…1,6 МПа
  • Диаметр условного прохода: 25…150 мм
  • Материал корпуса: нержавеющая сталь
  • Материал уплотнения: PTFE
  • Присоединение: фланцевое F1″…F6″

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный фланцевый нормально закрытый непрямого действия с поршнем, для пара AR-YCP31F предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Долгий срок службы уплотнителя в среде пара
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
  • Работа при высоком давлении до 1,6 МПа

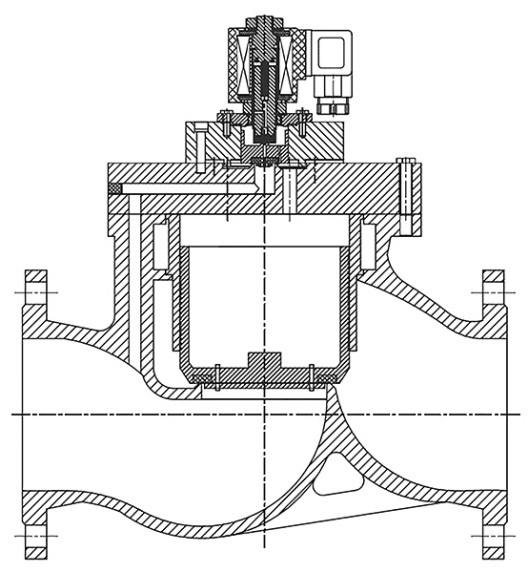

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр Значение
Рабочая среда Пар, вода, горячая вода
Материал Корпуса Нержавеющая сталь
Уплотнения PTFE
Температура рабочей среды −20…180°С
Рабочее давление 0,05…1,6 МПа
Диаметр условного прохода 25…150 мм
Присоединение Фланцевое F1″…F6″
Катушка S21H, ASE21B, Ex1320, SB282, IP65 (для Ду=25…50 мм)
YG1B, IP65 (для Ду=65…150 мм)
Питание ~220 В, ~110 В*, ~24 В*
=24 В, =12 В
Мощность S21H: 22 ВА (АС), 15 Вт (DC)
 ASE21B: 5,5 ВА (АС), 12 Вт (DC)
 Ex1320: 28 ВА (AC), 20 Вт (DC)
 SB282: 24 ВА (AC), 17 Вт (DC)
YG1B: 30 ВА (AC), 21 Вт (DC)

* Кроме ASE21B

Модификации:

Модель Ду, мм Kv, м³/ч Присоединение Pmin , МПа Pmax , МПа Катушка Вес, кг
AR-YCP3125 FSP 25 10 F1″ 0,05 1,6 S21H, ASE21B, Ex1320, SB282 3,3
AR-YCP3132 FSP 32 20 F1¼» 4,82
AR-YCP3140 FSP 40 25 F1½» 6,17
AR-YCP3150 FSP 50 41 F2″ 8,1
AR-YCP3165 FSP 65 72,51 F2½» YG1B 23,1
AR-YCP3180 FSP 80 106,63 F3″ 32,5
AR-YCP31100 FSP 100 136,48 F4″ 43,4
AR-YCP31125 FSP 125 170,60 F5″ 55,5
AR-YCP31150 FSP 150 272,96 F6″ 85

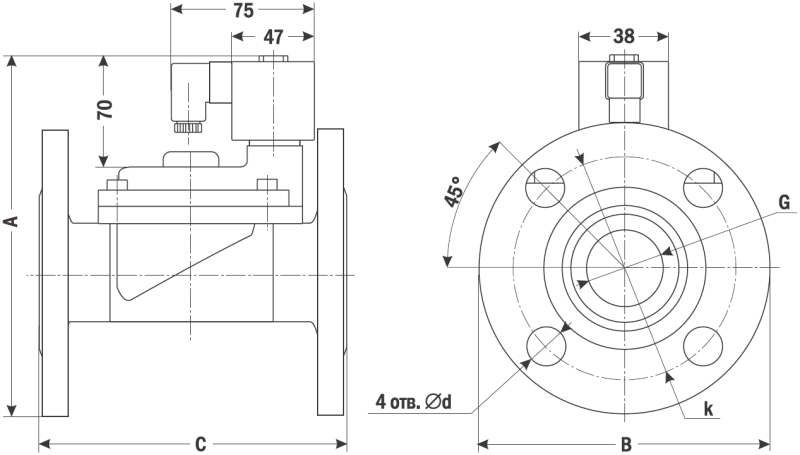

Габаритные размеры (Ду=25…50 мм)
Размер, мм AR-YCP3125F AR-YCP3132F AR-YCP3140F AR-YCP3150F
A 185 190 210 220
∅B 113 133 150 158
C 127 158 160 190
D 66 75 84 100
G 1″ 1¼» 1½» 2″
d 14 18 18 18
k 87 100 110 125

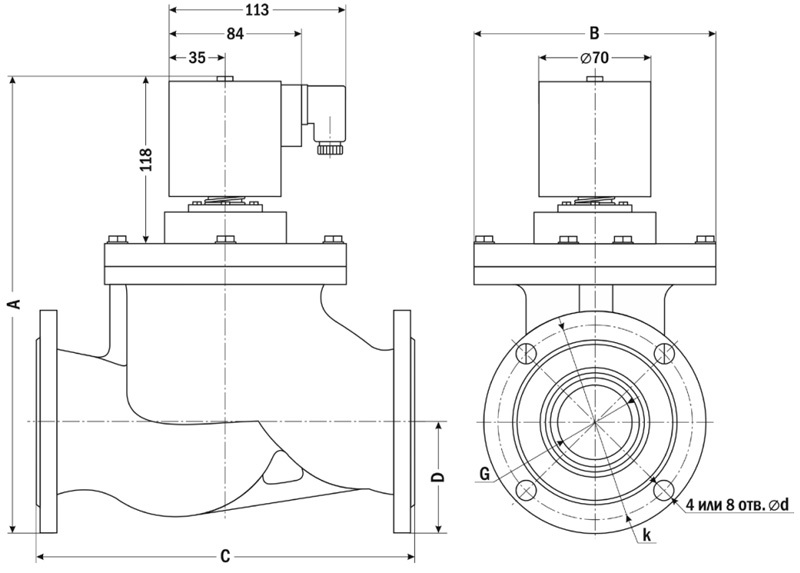

Габаритные размеры (Ду=65…150 мм)
Размер, мм AR-YCP3165F AR-YCP3180F AR-YCP3100F AR-YCP31125F AR-YCP31150F
A 342 357 392 422 543
∅B 177 226 248 264 285
C 280 297 340 390 480
D 92 99 110 123 143
G 2½» 3″ 4″ 5″ 6″
d 18 18 18 18 21
k 146 162 180 212 240
Кол-во отверстий 4 8 8 8 8
Вариант

AR-YCP3125 FSP

,

AR-YCP3132 FSP

,

AR-YCP3140 FSP

,

AR-YCP3150 FSP

,

AR-YCP3165 FSP

,

AR-YCP3180 FSP

,

AR-YCP31100 FSP

,

AR-YCP31125 FSP

,

AR-YCP31150 FSP
