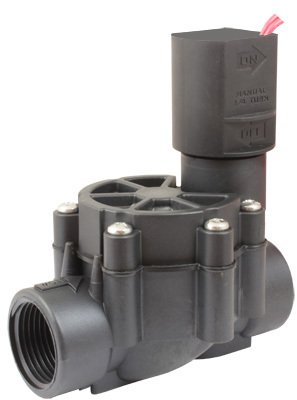

Соленоидный клапан (электромагнитный) AR-YCA21
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода
- Температура рабочей среды: −10…80°С
- Рабочее давление: 0,1…1,0 МПа
- Диаметр условного прохода: 20 мм, 25 мм
- Материал корпуса: нейлон
- Материал уплотнения: NBR
- Присоединение: резьбовое G¾», G1″
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCA21 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Устойчивая работа с загрязненной водой
- Простая разборка клапана
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Возможность ручного открытия/закрытия клапана при отсутствии питания

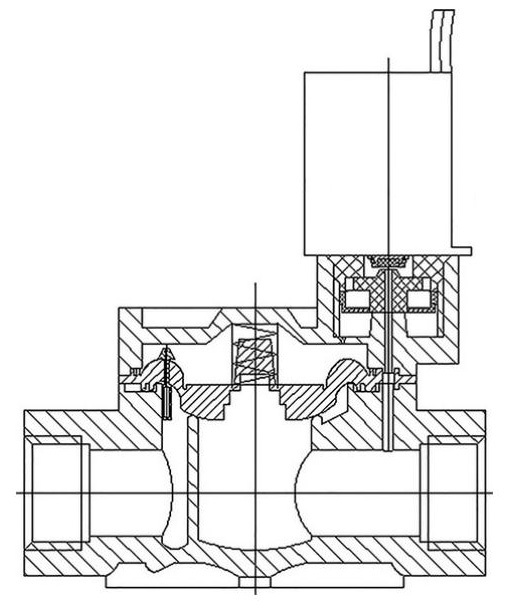

Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода |
| Материал | Корпуса: нейлон Уплотнения: NBR |
| Температура рабочей среды | −10…80°С |
| Рабочее давление | 0,1…1,0 МПа |
| Диаметр условного прохода | 20 мм, 25 мм |
| Присоединение | Резьбовое G¾», G1″ |
| Катушка | SE02B; IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 10 ВА (АС), 8 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCA2120 GLN | 20 | 7,68 | G¾» | 0,1 | 1,0 | SE02B | 0,39 |
| AR-YCA2125 GLN | 25 | 10,24 | G1″ | 0,42 |

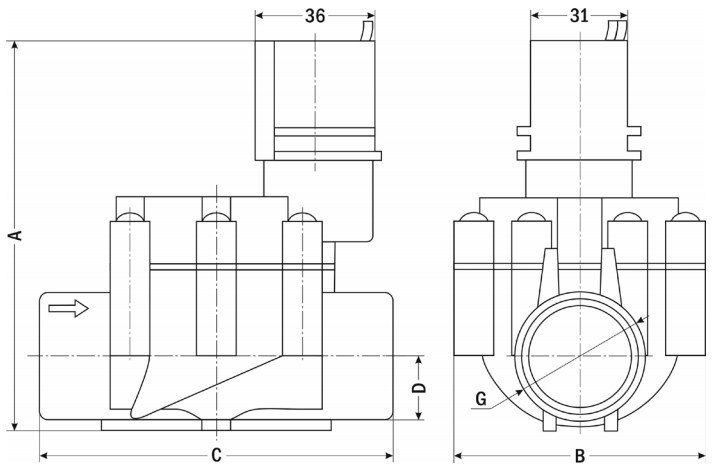

| Габаритные размеры |
 |
| Размер, мм | AR-YCA2120 | AR-YCA2125 |
| A | 119 | 127 |
| B | 77 | 82 |
| C | 108 | 113 |
| D | 15 | 21 |
| G | ¾» | 1″ |
| Вариант |
AR-YCA2120 GLN ,AR-YCA2125 GLN |
|---|
