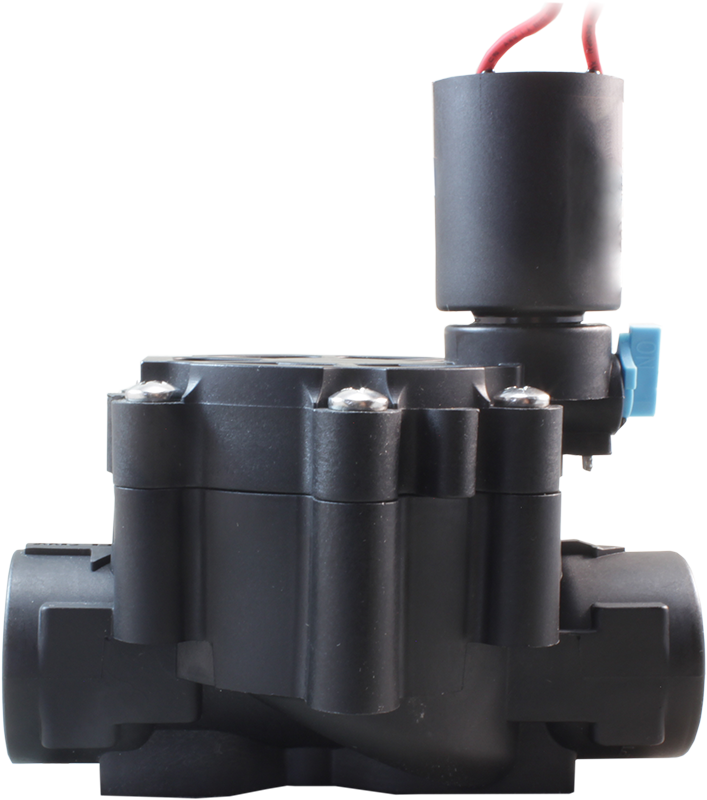

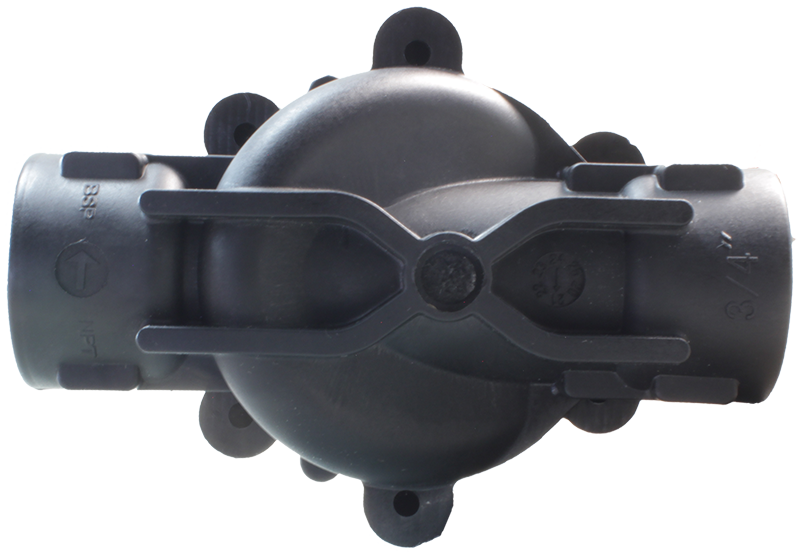

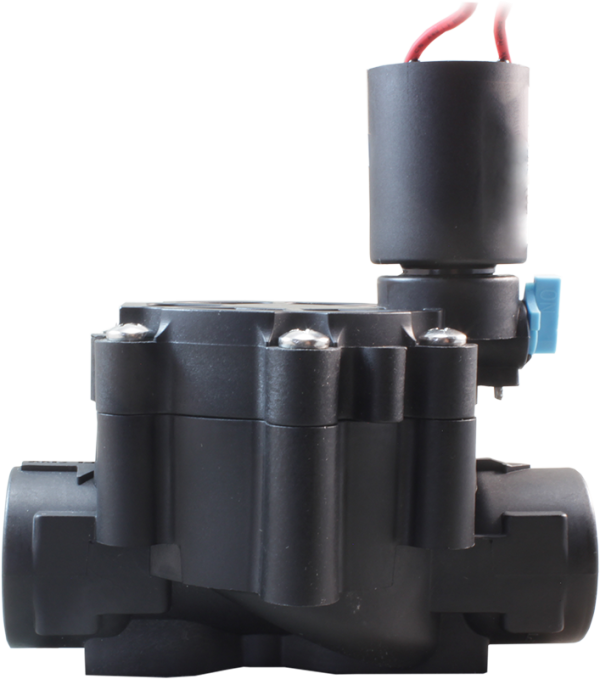

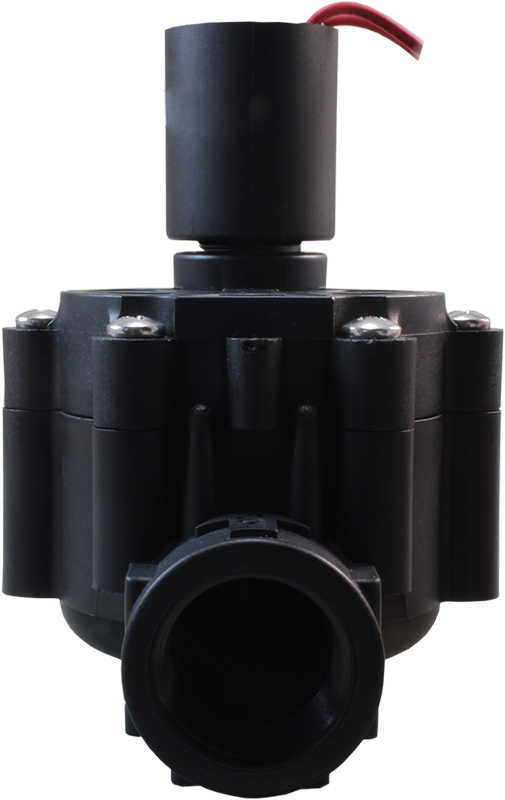

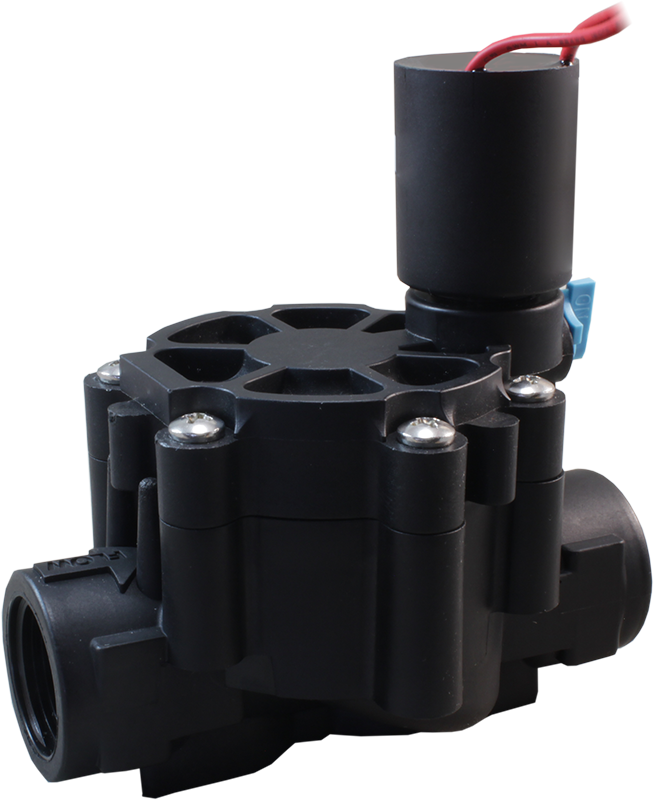

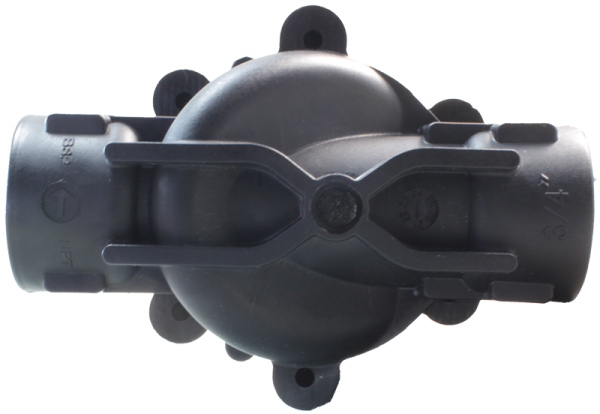

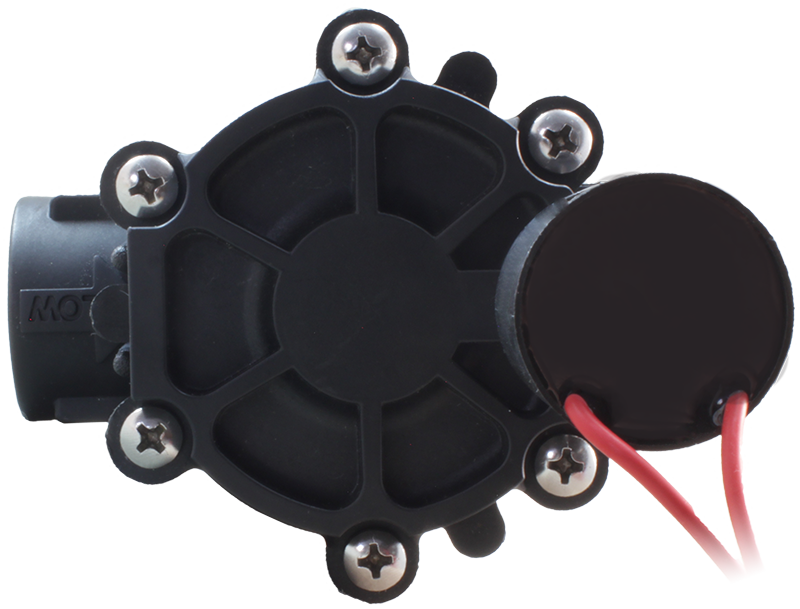

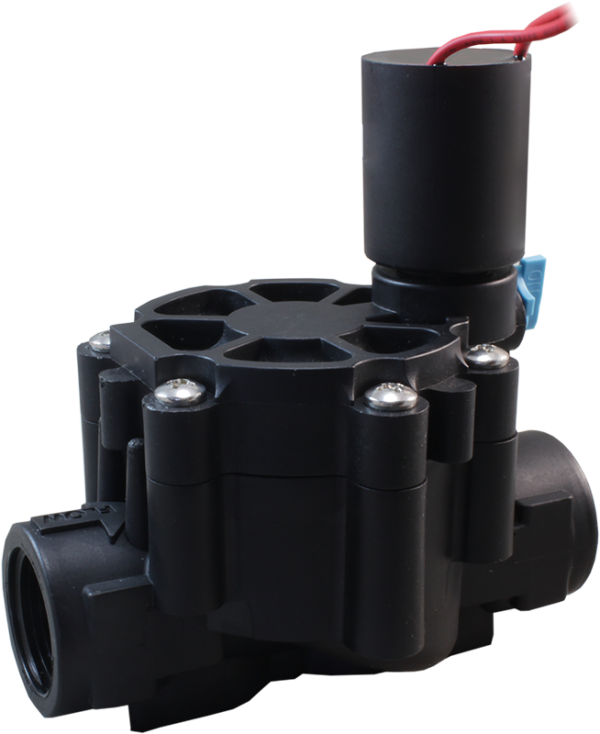

СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) AR-3W31 (AR-YCA21)

  • Рабочая среда: воздух, вода, горячая вода
  • Температура рабочей среды: −10…+80°С
  • Рабочее давление: 0,1…1,0 МПа
  • Диаметр условного прохода: 20 мм, 25 мм
  • Материал корпуса: нейлон
  • Материал уплотнения: NBR
  • Присоединение: резьбовое G¾», G1″

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-3W31 (AR-YCA21) предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

  • Устойчивая работа с загрязненной водой
  • Простая разборка клапана
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана

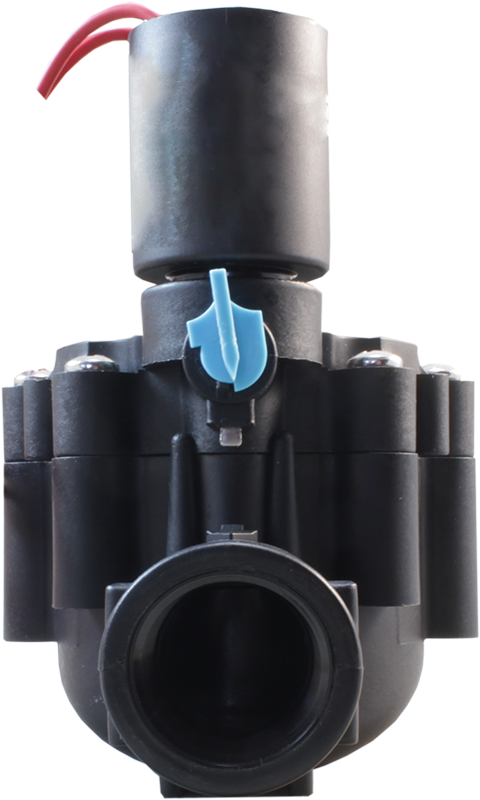

  • Возможность ручного открытия/закрытия клапана при помощи флажка-выключателя без подачи питания на катушку
Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр  Значение
Рабочая среда Воздух, вода, горячая вода
Материал Корпуса: нейлон
Уплотнения: NBR
Температура рабочей среды −10…+80°С
Рабочее давление 0,1…1,0 МПа
Диаметр условного прохода  20 мм, 25 мм
Присоединение Резьбовое G¾», G1″
Катушка ASF103B
Питание ~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность  ~10 ВА/=8 Вт

Модификации:

Модель Ду, мм Kv, м³/ч  Присоединение Pmin , МПа Pmax , МПа Вес, г
AR-3W31-20-3/4-GLN  20  7,68  G¾»  0,1  1,0  387
AR-3W31-25-1-GLN  25  10,24  G1″  420
Расшифровка обозначения на примере клапана AR-3W31-20-3/4-XYZ:
AR-3W31 – модель клапана.
20 – диаметр условного прохода в мм.
3/4 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: N – NBR.
Габаритные размеры
Размер, мм AR-3W31-20 AR-3W31-25
123   –
88,5  –
114  –
25  –
¾»  1″
