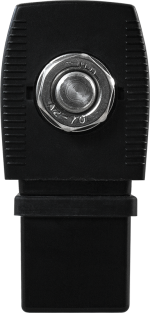

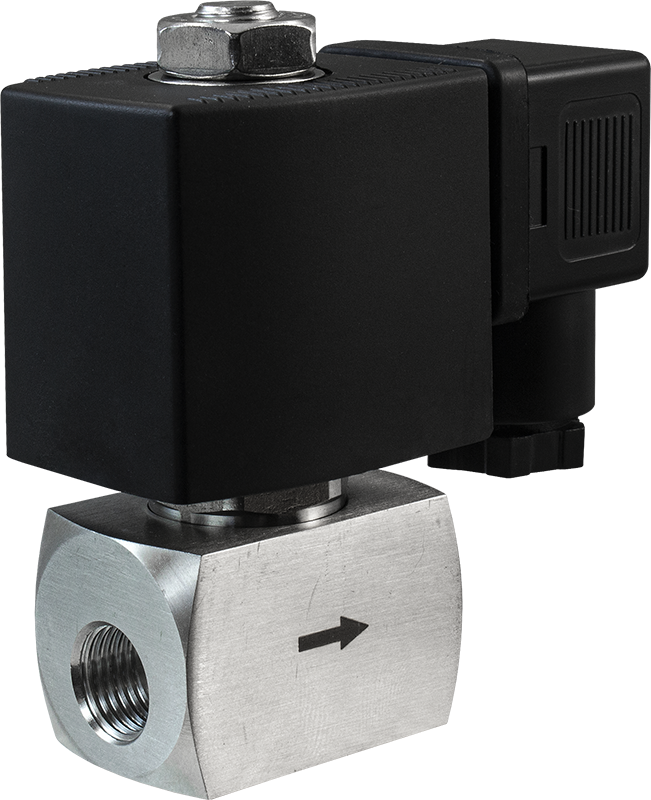

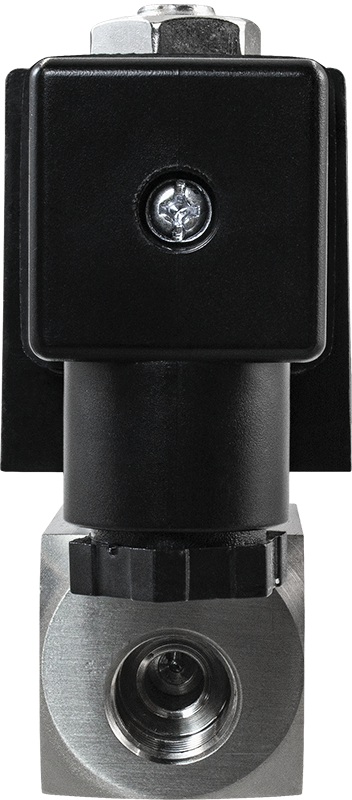

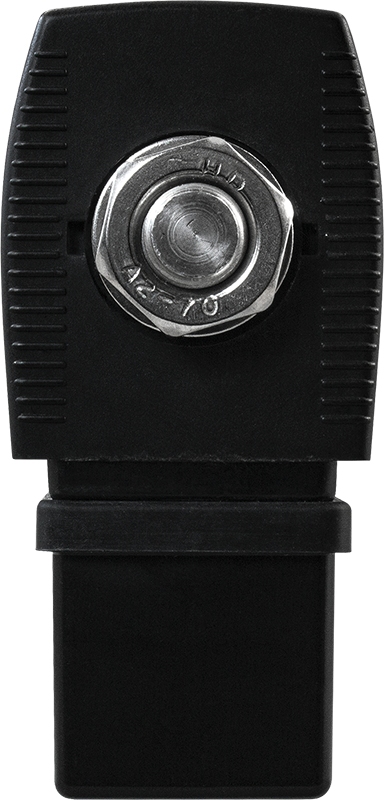

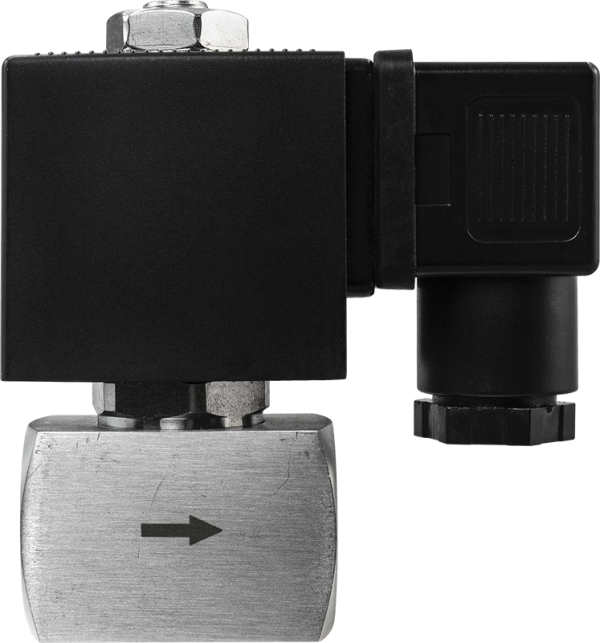

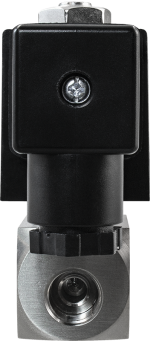

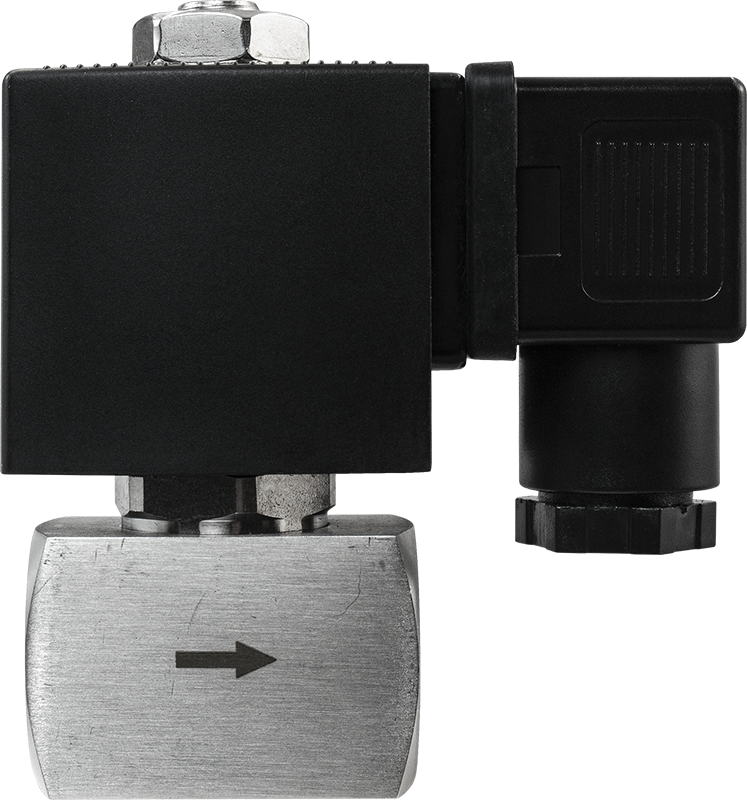

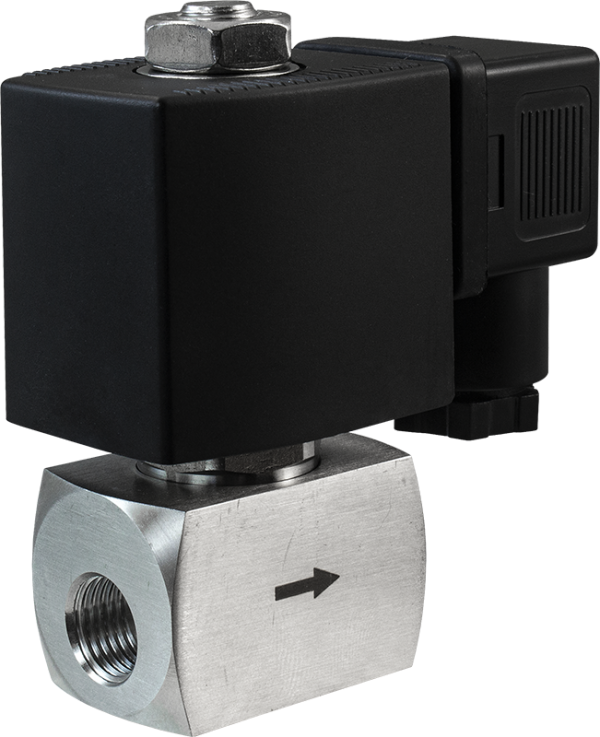

СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) AR-3H11 (AR-YCTT11)

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −20…+180°С
Рабочее давление: 0,0…3,0 МПа
Диаметр условного прохода: 1,5…6 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅛»…G⅜»

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-3H11 (AR-YCTT11) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

  • Устойчив к низким и высоким температурам
  • Работа при высоком давлении до 3 МПа
  • Срабатывание при нулевом давлении
  • Пониженное энергопотребление
  • Долгий срок службы
Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр  Значение
Рабочая среда Пар, вода, горячая вода, воздух, инертные газы, масла
Материал Корпуса  Нержавеющая сталь
Уплотнения  PTFE
Температура рабочей среды −20…+180°С
Рабочее давление 0,0…4,0 МПа
Диаметр условного прохода  1…6 мм
Присоединение Резьбовое G⅛»…G⅜
Питание ~220 В, ~110 В, ~24 В
=24 В, =12 В

Катушка  Мощность  AC  DC
~220 В  ~110 В  ~24 В  =24 В  =12 В
S91H
IP54
20 ВА
14 Вт
ASE11H*
IP65
4,5 ВА
8 Вт
ASEx543**
IP65
23 ВА
13 Вт

Модификации:

Обозначение  Ду,
мм
Kv,
м³/ч
Присоединение  Pmin,
МПа
Pmax, МПа  Вес, г
AC  DC
AR-3H11-1,5-1/8-GSP  1,5  0,09  ⅛»  0,0  3,0  463
AR-3H11-2,5-1/8-GSP  2,5  0,15  2,5  2,0
AR-3H11-3-1/8-GSP  3,0  0,26  2,0  1,8
AR-3H11-2,5-1/4-GSP  2,5  0,15  ¼»  2,5  2,0  451
AR-3H11-3-1/4-GSP  3,0  0,26  2,0  1,8
AR-3H11-3,5-1/4-GSP  3,5  0,29  1,5
AR-3H11-4-1/4-GSP  4,0  0,43  1,0
AR-3H11-4,5-1/4-GSP  4,5  0,52  0,5
AR-3H11-4-3/8-GSP  4,0  0,43  ⅜»  1,0  464
AR-3H11-4,5-3/8-GSP  4,5  0,52  0,5
AR-3H11-5-3/8-GSP  5,0  0,61  0,5
AR-3H11-6-3/8-GSP 6,0  0,68  0,5

Расшифровка обозначения на примере клапана AR-3H11-1,5-1/8-XYZ:
AR-3H11 – модель клапана.
1,5 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

Габаритные размеры
Размер, мм  G⅛» G¼»  G⅜»
40  46
11  14
19  19,5
