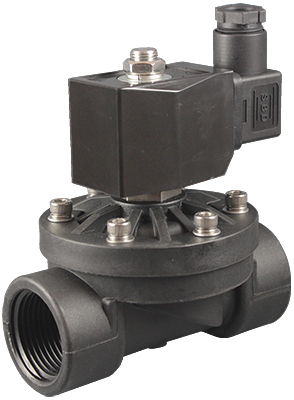

Соленоидный клапан (электромагнитный) AR-2W51
Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
- Температура рабочей среды: −5…80°С
- Рабочее давление: 0…0,7 МПа
- Диаметр условного прохода: 16…25 мм
- Материал корпуса: пластик BMC
- Материал уплотнения: NBR
- Присоединение: резьбовое G½»…G1
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W51 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Срабатывание при нулевом давлении
- Пластиковый корпус
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Пластик BMC |
| Уплотнения | NBR | |
| Температура рабочей среды | −5…80°С | |
| Рабочее давление | 0…0,7 МПа | |
| Диаметр условного прохода | 16…25 мм | |
| Присоединение | Резьбовое G½»…G1 | |
| Катушка | AS01 (AC), AS02 (DC), SB282, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
|
| Мощность | AS01: 26 ВА (АС) AS02: 30 Вт (DC) SB282: 24 ВА (AC), 17 Вт (DC) |
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес*, кг | Катушка |
| AR-2W51-15 GLN | 16 | 4,1 | G½» | 0 | 0,7 | 0,46 | AS01 (AC), AS02 (DC), SB282 |
| AR-2W51-20 GLN | 20 | 6,5 | G¾» | ||||
| AR-2W51-25 GLN | 25 | 10,2 | G1″ | 0,55 |
*С катушкой AS01

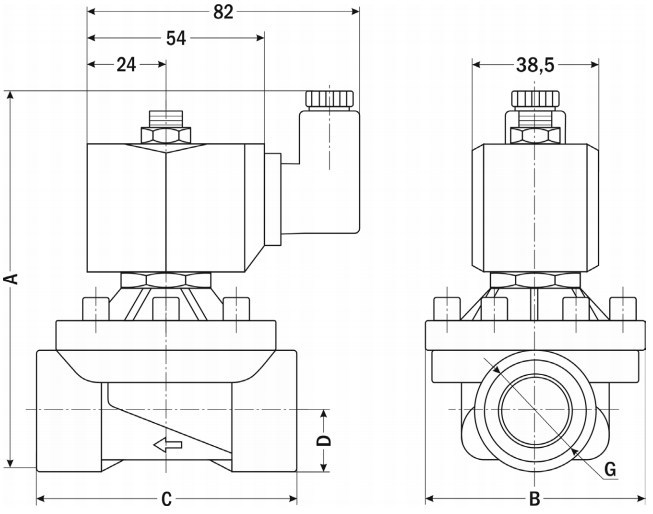

| Габаритные размеры |
![]() |
| Размер, мм | AR-2W51-15 | AR-2W51-20 | AR-2W51-25 |
| A | 120 | 123 | 131 |
| B | 67 | 67 | 82 |
| C | 75 | 79 | 107 |
| D | 16 | 18,5 | 22 |
| G | ½» | ¾» | 1″ |
| Вариант |
AR-2W51-15 GLN ,AR-2W51-20 GLN ,AR-2W51-25 GLN |
|---|
