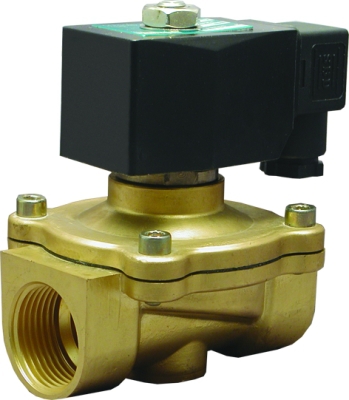

Соленоидный клапан (электромагнитный) AR-2W21
Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
- Температура рабочей среды: −10…120°С
- Рабочее давление: 0…1 МПа
- Диаметр условного прохода: 12…50 мм
- Материал корпуса: латунь или нержавеющая сталь
- Материал уплотнения: VITON или EPDM
- Присоединение: резьбовое G⅜»…G2″
Цена: по запросу
Является аналогом:
| Производитель | Smart | ASCO | Burkert |
| Модель/серия | SM5563 | SCG238 | 6281EV |

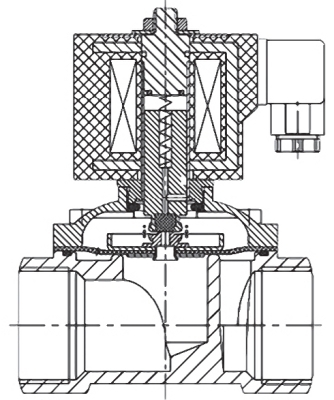

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W21 предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Срабатывание при нулевом давлении
- Высокая частота срабатывания
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт | |
| Материал | Корпуса | Латунь или нержавеющая сталь |
| Уплотнения | VITON или EPDM | |
| Температура рабочей среды | −10…120°С Для рабочих сред при температуре от −10 до +5°С предпочтительнее выбирать EPDM |
|
| Рабочее давление | 0…1 МПа | |
| Диаметр условного прохода | 12…50 мм | |
| Присоединение | Резьбовое G⅜»…G2″ | |
| Катушка | Ду=12…25 мм | S51H, IP65 |
| Ду=32…50 мм | SD01H, SB545*, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В =100 В, =24 В, =12 В |
|
| Мощность | S51H | 40 ВА (АС), 30 Вт (DC) |
| SD01H | 35 ВА (АС), 30 Вт (DC) | |
| SB545 | 18 Вт (DC) | |
* Только для =24 В
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-2W2112 GYZ | 12 | 3,8 | ⅜» | 0 | 1 | S51H |
| AR-2W2115 GYZ | 15 | 3,8 | ½» | |||
| AR-2W2120 GYZ | 20 | 8 | ¾» | |||
| AR-2W2125 GYZ | 25 | 10 | 1″ | |||
| AR-2W2132 GYZ | 32 | 20 | 1¼» | SD01H, SB545 | ||
| AR-2W2140 GYZ | 40 | 25 | 1½» | |||
| AR-2W2150 GYZ | 50 | 41 | 2″ |

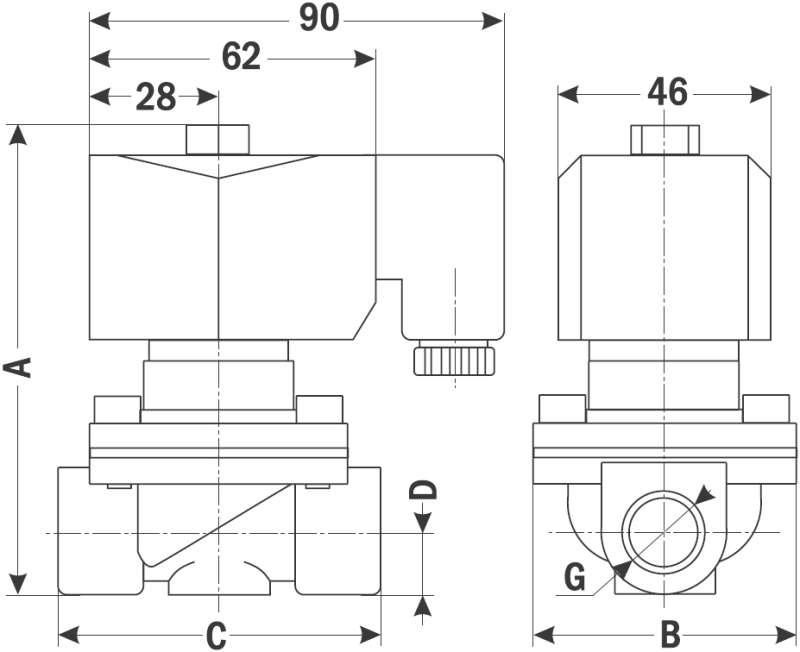

| Габаритные размеры для AR-2W21,12…25 мм |
 |
| Размер, мм | AR-2W2112 | AR-2W2115 | AR-2W2120 | AR-2W2125 | ||||
| Материал корпуса | Латунь | Сталь | Латунь | Сталь | Латунь | Сталь | Латунь | Сталь |
| A | 100 | 106 | 100 | 106 | 107 | 112 | 117 | 121 |
| B | 57 | 57 | 57 | 57 | 58 | 55 | 77 | 72 |
| C | 67 | 69 | 67 | 69 | 69 | 72 | 95 | 98 |
| D | 13 | 14 | 13 | 14 | 16 | 17 | 21 | 21 |
| G | ⅜» | ½» | ¾» | 1″ | ||||
| Вес, кг | 0,85 | 0,85 | 0,86 | 0,89 | 0,91 | 1,4 | 1,43 | 1,48 |
| Вариант |
AR-2W2112 GYZ ,AR-2W2115 GYZ ,AR-2W2120 GYZ ,AR-2W2125 GYZ ,AR-2W2132 GYZ ,AR-2W2140 GYZ ,AR-2W2150 GYZ |
|---|
