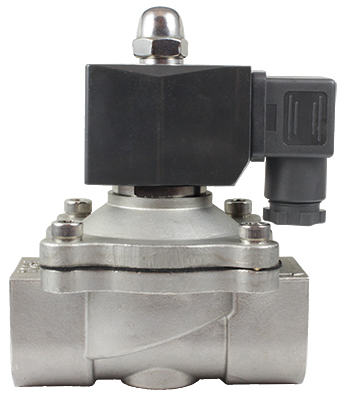

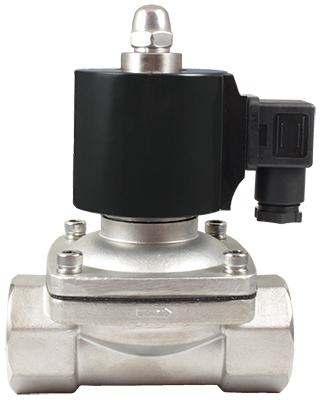

Соленоидный клапан (электромагнитный) AR-2K21

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

  • Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
  • Температура рабочей среды: −20…150°С
  • Рабочее давление: 0…1 МПа (для воздуха и инертных газов), 0…0,7 МПа (для остальных сред)
  • Диаметр условного прохода: 16…50 мм
  • Материал корпуса: латунь, нержавеющая сталь
  • Материал уплотнения: VITON
  • Присоединение: резьбовое G⅜»…G2″

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2K21 предназначен для управления потоком рабочей среды в трубопроводе.

Особенности:

  • Cрабатывание при нулевом давлении
  • Долгий срок службы

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр Значение
Рабочая среда Пар, вода, горячая вода, воздух, инертные газы, масла
Материал Корпуса: латунь, нержавеющая сталь
Уплотнения: VITON
Температура рабочей среды −20…150°С
Рабочее давление 0…1 МПа (для воздуха и инертных газов)
0…0,7 МПа (для остальных сред)
Диаметр условного прохода 16…50 мм
Присоединение Резьбовое G⅜»…G2″
Катушка AS01 (AC), AS02 (DC), (S51H, SB474, SB282); IP65 (Ду=16…25 мм)
AS03, (SD01, SB545); IP65 (Ду=35…50 мм)
Питание ~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность AS01: 26 ВА (АС)
AS02: 30 Вт (DC)
AS03: 28 ВА (АС), 38 Вт (DC)
S51H: 40 ВА (АС), 30 Вт (DC)
SB474: 28 ВА (АС), 20 Вт (DC)
SB282: 24 ВА (AC), 17 Вт (DC)
SD01: 35 ВА (АС), 30 Вт (DC)
SB545: 15 ВА (AC), 18 Вт (DC)

Модификации:

Модель Ду, мм Kv, м³/ч Присоединение Pmin, МПа Pmax, МПа Катушка Вес, кг
латунь сталь
AR-2K21-10 GYV 16 4,1 ⅜» 0,0 0,7
(1,0)*
AS01 (AC), AS02 (DC), (S51H, SB474, SB282) 0,76 0,75
AR-2K21-15 GYV ½» 0,72 0,72
AR-2K21-20 GYV 20 6,5 ¾» 0,79 0,84
AR-2K21-25 GYV 25 10,2 1″ 1,17 1,36
AR-2K21-35 GYV 35 20,5 1¼» AS03, (SD01, SB545) 2,28 2,15
AR-2K21-40 GYV 40 24,7 1½» 2,43 2,37
AR-2K21-50 GYV 50 41 2″ 3,87 3,8

* Max рабочее давление клапана: для воздуха и инертных газов – 1,0 МПа, для остальных сред – 0,7 МПа

Габаритные размеры

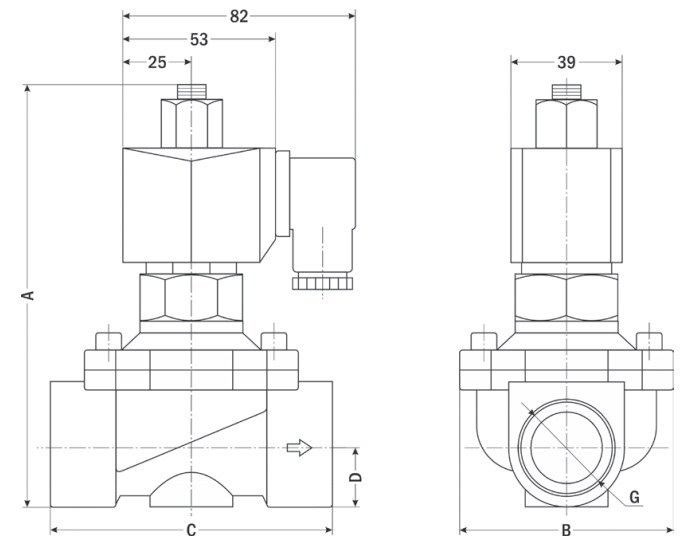

Ду = 16…25 мм

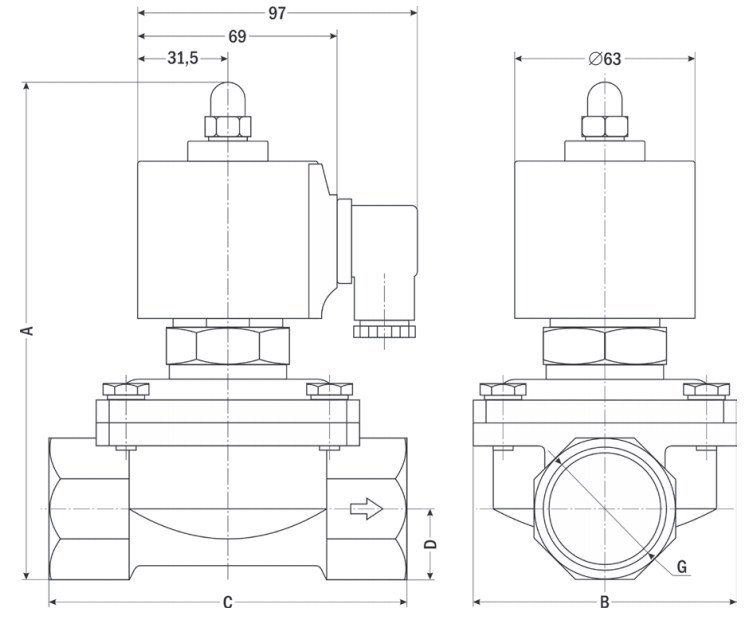

Ду = 35…50 мм
Размер, мм AR-2K21
-10 -15 -20 -25 -35 -40 -50
GBV GSV GBV GSV GBV GSV GBV GSV GBV GSV GBV GSV GBV GSV
A 108 110 108 111 114 121 120 129 161 163 166 166 185 185
B 57 56,5 57 57 57 56 73 75 92 90 94 94 123 125
C 66 67 66 67 71 73 99 97 125 116 125 123 163 166
D 14 14 13 14 17 18 20 21 27 25 29 28 33 33
G ⅜» ½» ¾» 1″ 1¼» 1½» 2″
Вариант

AR-2K21-10 GYV

,

AR-2K21-15 GYV

,

AR-2K21-20 GYV

,

AR-2K21-25 GYV

,

AR-2K21-35 GYV

,

AR-2K21-40 GYV

,

AR-2K21-50 GYV
