СБ2Ф125Т1, Двухфазные силовые блоки
Силовой блок предназначен для бесконтактного регулирования тока трехфазной нагрузки до 125А на одну фазу приборами ТЕРМОДАТ или другими управляющими устройствами. Используется там, где требуется долгий срок службы и большой ресурс по числу коммутаций.
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас

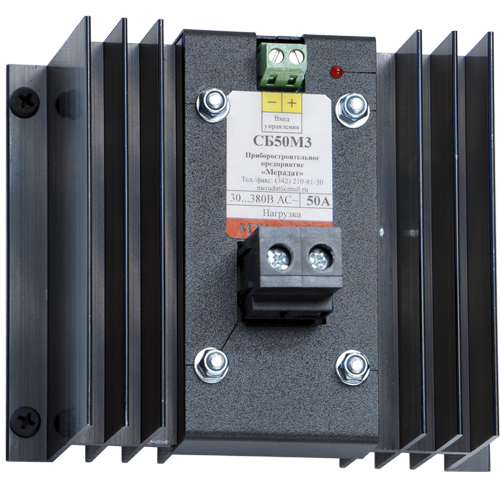

Прибор состоит из блока управления и радиаторов с установленными в нем тиристорами, собранных на общем основании. Схема управления построена на базе оптосимистора, имеющего развязку цепи управления от силовой цепи, и детектор прохождения напряжения через ноль. Тиристоры открывается в момент, когда напряжение на нем близко к нулю, поэтому прибор создает минимальные помехи в сети.
Прибор обеспечивает два метода управления мощностью электронагревателей: метод ШИМ и метод распределенных сетевых периодов (определяется регулятором).
Функциональные возможности
- Управление мощностью методами широтно-импульсной модуляции и распределенных сетевых периодов (определяется регулятором).
- Управление двумя фазами.
- Коммутация токов до 125А на одну фазу.
- Большой ресурс по числу коммутаций.
- Вход запрета.
Технические характеристики
| Количество коммутируемых фаз | 2 |
| Управляющий сигнал | 5…30 В, DC |
| Ток управляющего сигнала | 20 мА |
| Время срабатывания | < 10 мс |
| Напряжение пробоя вход-выход | 1000 В |
| Максимальный коммутируемый ток (на фазу) | 125 А |
| Коммутируемое напряжение | 30…380 В, AC |
| Тепловыделение | < 300 Вт |
| Силовой элемент | тиристоры |
| Активное охлаждение | нет |
| Защита от расфазировки | нет |
| Входы управления | |
| Т-вход (аналоговый) | да |
| Т-вход (цифровой) | нет |
| Аналоговый (0…5 мА) | нет |
| Аналоговый (4…20 мА) | нет |
| Внешние кнопки | нет |
| Переменный резистор | нет |
| Вход запрета | да |
| Методы регулирования | |
| ФИУ | нет |
| ШИМ | да |
| РСП | да |
| Монтаж | |
| Открытый | нет |
| В силовой шкаф | да |
| Габаритные размеры | |
| Длина основания | 600 мм |
| Ширина основания | 200 мм |
| Высота конструкции | < 260 мм |
| Условия эксплуатации | |
| Температура окружающей среды | 0…+50 °С |
| Относительная влажность воздуха (при 30°С) | < 95% |
| Воздействие прямых солнечных лучей | не допускается |
