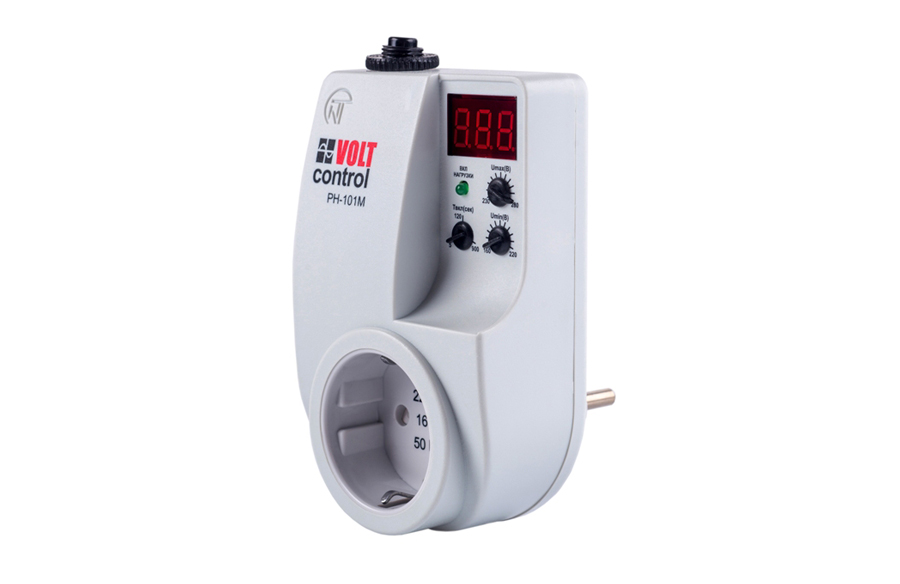

РН-101М Однофазное реле напряжения

Реле напряжения РН-101Мпредназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления всех параметров сети.

Кроме того реле:

• защищает нагрузку от высокочастотных и высоковольтных импульсных помех;
•  ограничивает ток в нагрузке до 15 А (мощность нагрузки до 3,5 кВт);
•  индицирует действующее значение напряжения в сети.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;
•  точное значение устанавливаемого параметра;
•  время оставшееся до момента повторного включения нагрузки;
•  аварийное отключение нагрузки (мигание текущего значения напряжения).

 Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

•  порог срабатывания по максимально допустимому значению напряжения;
•  порог срабатывания по минимально допустимому значению напряжения;
•  задержку времени включения нагрузки после восстановления параметров сети.

Рис.1 Лицевая панель и габаритные размеры

1- кнопка включения автомата токовой защиты
2- трехразрядный семисегментный индикатор
3- зеленый светодиод включения нагрузки
4- регулировка максимального напряжения
5- регулировка минимального напряжения
6- регулировка времени АПВ (автоматического повторного включения)
7- входные контакты
8- выходные контакты

Технические характеристики:

Номинальное напряжение, В — 220
Частота сети, Гц — 47 – 65
Диапазон регулирования:
                    -срабатывания по Umin, В — 160 – 220
                    -срабатывания по Umах, В — 230 – 280
                    -время автоматического повторного включения (АПВ), с — 5 –900
Фиксированное время срабатывания по Umах, с — 1
Фиксированная задержка отключения по Umin, с — 7
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с — 0,12
Фиксированное время срабатывания при повышении напряжения более 30 В от уставки по Umах, с — 0,12
Максимальный коммутируемый ток (активной нагрузки), А, не менее — 16
Точность определения порога срабатывания по U, В — до 3
Напряжение, при котором сохраняется работоспособность, В — 400
Гистерезис (коэффициент возврата по напряжению), В, не менее — 4
Диапазон рабочих температур, °С — от -25 до + 40
Температура хранения, °С — от -45 до + 70
Суммарный ток потребления от сети, мА — до 15
Коммутационный ресурс выходных контактов: — под нагрузкой 16А, раз, не менее — 100 тыс.
                                                                   — под нагрузкой 5А, раз, не менее — 1 млн.
Габаритные размеры, мм — 121 х 70 х 76
Масса, кг, не более — 0,170
Климатическое исполнение — УХЛ 3.1
