ППНИ, Предохранители плавкие
Прибор для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Предохранители плавкие серии ППНИ для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания
- Номинальный ток: 2…630 А
- Номинальное напряжение: 400…600 В
- Реле: ~50 кА, 660 В; ~120 кА, 500 В
- Диапазон рабочей температуры: −45…60°С
Особенности:
- Основание держателя из армированной термореактивной пластмассы
- Плавкая вставка с токоограничением
Применение:
- Вводно-распределительные устройства
- Шкафы и пункты распределительные
- Оборудование трансформаторных подстанций
- Шкафы низкого напряжения
- Шкафы и ящики управления
Технические характеристики
| Параметр | Значение |
| Номинальный ток | 2…630 А |
| Номинальное напряжение | 400…600 В |
| Частота | 50, 60 Гц |
| Реле | ~50 кА, 660 В; ~120 кА, 500 В |
| Диапазон рабочей температуры | −45…60°С |
| Материал контактов | Медь с гальваническим покрытием олово-висмут |
| Указатель срабатывания | Выдвижной шток |
Руководство по выбору плавких предохранителей ППНИ
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
| Габарит предохранителя | Габарит 00С | Габарит 00 | Габарит 0 | Габарит 1 | Габарит 2 | Габарит 3 | |
| Номинальный ток плавкой вставки, А | 2 | • | • | • | |||
| 4 | • | • | • | ||||
| 6 | • | • | • | ||||
| 8 | • | • | • | ||||
| 10 | • | • | • | ||||
| 12 | • | • | • | ||||
| 16 | • | • | • | ||||
| 20 | • | • | • | ||||
| 25 | • | • | • | ||||
| 32 | • | • | • | ||||
| 40 | • | • | • | • | • | ||
| 50 | • | • | • | • | • | ||
| 63 | • | • | • | • | • | ||
| 80 | • | • | • | • | • | ||
| 100 | • | • | • | • | • | • | |
| 125 | • | • | • | • | • | • | |
| 160 | • | • | • | • | • | • | |
| 200 | • | • | • | ||||
| 250 | • | • | • | ||||
| 315 | • | • | |||||
| 355 | • | • | |||||
| 400 | • | • | |||||
| 500 | • | ||||||
| 630 | • | ||||||
| Тип плавкой вставки | ППНИ-33, габарит 00с |
ППНИ-33, габарит 00 |
ППНИ-33, габарит 0 |
ППНИ-35, габарит 1 |
ППНИ-37, габарит 2 |
ППНИ-39, габарит 3 |
|
| Тип держателя предохранителя | ДП-33, габарит 00 |
ДП-33, габарит 00 |
ДП-33, габарит 0 |
ДП-35, габарит 1 |
ДП-37, габарит 2 |
ДП-39, габарит 3 |
|
Габаритные размеры
| Плавкие вставки | |

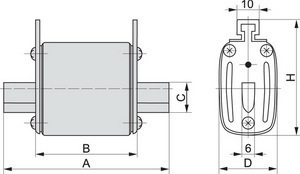

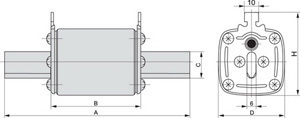

| ППНИ-33, габарит 00С, 00, 0 | ППНИ-35, 37, 39 габарит 1, 2, 3 |
![]() |
![]() |
| Габарит | Размеры, мм | Вес, г | ||||
| A | B | C | D | H | ||
| 00С | 78 | 49 | 15 | 21 | 48 | 123 |
| 00 | 78 | 49 | 15 | 29 | 56 | 175 |
| 0 | 125 | 68 | 15 | 29 | 56 | 252 |
| 1 | 135 | 68 | 20 | 48 | 60 | 455 |
| 2 | 150 | 68 | 25 | 58 | 70 | 650 |
| 3 | 150 | 68 | 32 | 67 | 80 | 880 |
| Держатели предохранителей | |

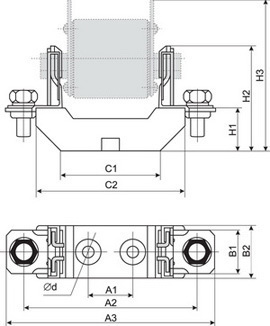

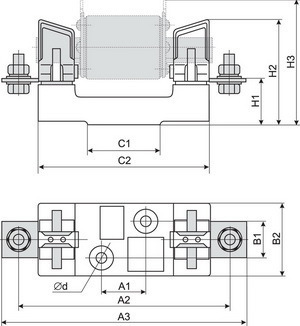

| ДП-33, габарит 00, 0 | ДП-35, 37, 39, габарит 1, 2, 3 |
![]() |
![]() |
| Габарит | Размер, мм | Вес, г | ||||||||||
| H1 | H2 | H3 | A1 | A2 | A3 | B1 | B2 | C1 | C2 | ∅d | ||
| 0 | 25 | 60 | 85 | 25 | 100 | 120 | — | 30 | 58 | 87 | 7,5 | 193 |
| 0 | 37 | 72 | 91 | 25 | 150 | 170 | — | 30 | 68 | 130 | 7,5 | 295 |
| 1 | 38 | 84 | 100 | 25 | 175 | 200 | 30 | 58 | 60 | 142 | 10,5 | 550 |
| 2 | 38 | 100 | 105 | 25 | 200 | 225 | 30 | 60 | 60 | 160 | 10,5 | 770 |
| 3 | 40 | 105 | 118 | 25 | 210 | 250 | 30 | 60 | 60 | 160 | 10,5 | 965 |
Вы можете купить предохранители в Перми в компании БРИКО Автоматик.
Оставить заказ или получить консультацию можно любым способом, указанным в Контактах.
