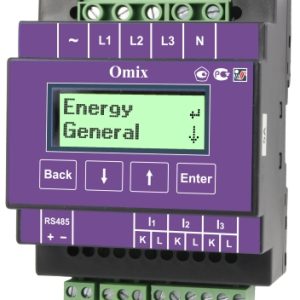

Мультиметр трехфазный Omix D4-MLA-3-0.5-RS485
Анализатор параметров трехфазной сети на DIN-рейку Omix D4-MLA-3-0.5-RS485 предназначен для измерения гармоник тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, активной, реактивной и полной мощности, частоты тока, коэффициента мощности, активной и реактивной энергии
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Прибор для измерения гармоник тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, активной, реактивной и полной мощности, частоты тока, коэффициента мощности, активной и реактивной энергии
- Анализатор гармоник: до 21 включительно
- Диапазон измерения напряжения: ~0…380 В (прямое подключение), ~0…1,1 МВ (через трансформатор напряжения)
- Диапазон измерения силы тока: ~0…5 А (прямое подключение), ~0…20 кА (через трансформатор тока)
- Диапазон измерения частоты: 45…65 Гц
- Диапазон измерения коэффициента мощности: 0…1
- Диапазон измерения активной мощности: 0…9999 МВт
- Диапазон измерения реактивной мощности: 0…9999 МВАр
- Диапазон измерения полной мощности: 0…9999 МВА
- Диапазон измерения активной энергии: 0…22,8 ГВт∙ч
- Диапазон измерения реактивной энергии: 0…22,8 ГВАр∙ч
- Дисплей: ЖК-дисплей с подсветкой
- Монтаж: на DIN-рейку, стандарт 4S
- Функции max/min, среднее
- Госреестр № 64439-16
Особенности:
- Большой ЖК-дисплей с подсветкой
- Два импульсных выхода для активной и реактивной энергии
- Возможность подключения через трансформаторы тока и напряжения
- Устойчивость к длительным перегрузкам до 6 А и 460 В, а также к кратковременным перегрузкам в 10 раз в течение 5 с (для токового входа) и в 2 раза в течение 1 с (для входа напряжения)
Технические характеристики
| Параметр | Значение | |||
| Прямое подключение | С трансформатором | Погрешность | ||
| Диапазон измерения | силы тока | 0…5 А | 0…20 кА | ±0,5% + 1 е.м.р. |
| напряжения | 0…380 В | 0…1,1 МВ | ||
| частоты | 45…65 Гц | ±0,05 Гц | ||
| коэффициента мощности | 0…1 | ±0,01 | ||
| активной мощности | 0…9999 МВт | ±0,5% | ||
| реактивной мощности | 0…9999 МВАр | ±0,5% | ||
| полной мощности | 0…9999 МВА | ±0,5% | ||
| активной энергии | 0…22,8 ГВт∙ч | ±0,5% | ||
| реактивной энергии | 0…22,8 ГВт∙ч | ±0,5% | ||
| Параметр | Значение |
| Анализатор гармоник | до 21 включительно |
| Дискретность измерения: — силы тока — напряжения — частоты — коэффициента мощности |
0,001 0,1 0,01 0,001 |
| Импеданс: — силы тока — напряжения |
< 20 мОм > 5 кОм/В |
| Импульсная константа | Активная: 10 000 имп/кВт∙ч Реактивная: 10 000 имп/кВАР∙ч |
| Скорость измерения | 3 изм./с |
| Питание | ≅85…264 В, 50…60 Гц |
| Энергопотребление прибора | < 5 ВА |
| Интерфейс | RS-485 Modbus RTU |
| Скорость передачи данных | 1200…19 200 бит/с |
| Условия эксплуатации | −10…50°С, ≤ 85%RH |
| Условия хранения | −25…70°С, ≤ 85%RH |
| Монтаж | На DIN-рейку, стандарт 4S |
| Габаритные размеры | 88×72×60 мм |
| Вес | 188 г |

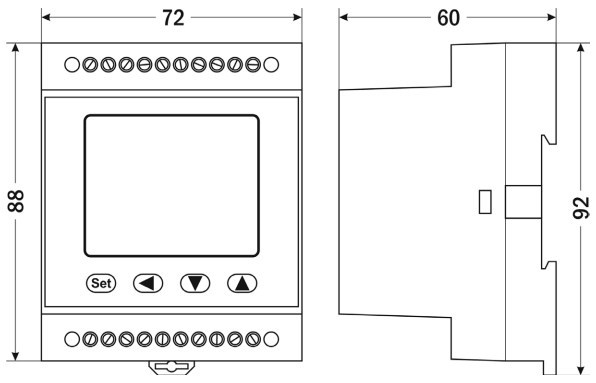

Габаритные размеры
