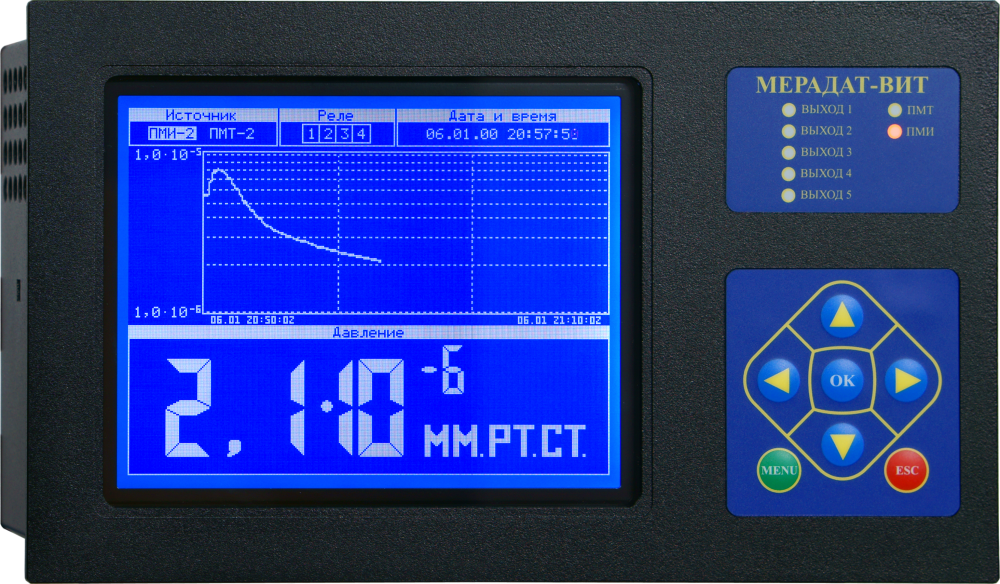

Мерадат-ВИТ19ИТ2, тепловой вакууметр с графич. дисплеем 6»

Предназначен для измерения и индикации давления сухого воздуха и азота в вакуумных системах лабораторного и промышленного назначения. Является рабочим средством измерения и внесен в Государственный реестр средств измерений под № 41616-09.

Работает с тепловыми преобразователями ПМТ-2, ПМТ-4М или ПМТ-6-3 (ПМТ-6-3М-1) и ионизационными ПМИ-2 и ПМИ-10-2. Диапазон измерения давления зависит от подключенных первичных манометрических преобразователей.

Для работы с прибором рекомендуем использовать комбинации датчиков:
ПМТ-2 или ПМТ-4М и ПМИ-2
ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2

Включение ионизационного преобразователя может осуществляться вручную оператором или автоматически при достижении давления, безопасного для работы ионизационного преобразователя.

Оснащен пятью релейными выходами для сигнализации о достижении заданного давления, токовым аналоговым выходом, интерфейсом RS-485 и архивной памятью.

Технические характеристики «Мерадат-ВИТ19ИТ2»

• Питание: (АС) 220 В, 50±2 Гц;
• Потребляемая мощность: < 30 ВА;
• Количество входов: 1 для теплового датчика и 1 для ионизационного датчика;
• Выход релейный: 5 (3A/ ~220В);
• Настраиваемый токовый аналоговый выход: 0-5 мА, 0-20 мА, 4-20 мА;
• Тип индикации: Графический ЖК дисплей;
• Интерфейс RS-485: Modbus(ASCII/RTU);
• Архивная память: 2 Мб;
• Поддержка датчиков: ПМТ-2, ПМТ-4М, ПМТ-6-3, (ПМТ-6-3М-1), ПМИ-2, ПМИ-10-2
• Диапазон измерения давления: С ПМТ-2 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 75 мм.рт.ст.;
• Рабочий диапазон давления: С ПМТ-2 и ПМИ-2: 1,0∙10-7 – 0.2 мм.рт.ст.; С ПМТ-6-3 (ПМТ-6-3М-1) и ПМИ-10-2: 1,0∙10-5– 750 мм.рт.ст.;
• Тип монтажа корпуса: щитовой;
• Габаритные размеры: 230 х 135 х 110 мм;
• Масса: не более 2,5 кг;
• Условия эксплуатации: Температура: 10 – 40 °С, Относительная влажность воздуха: до 75%

Модели прибора

ВИТ19ИТ2 — 4 реле, 1 аналоговый выход, 1 дискретный вход, интерфейс RS485, архивная память
