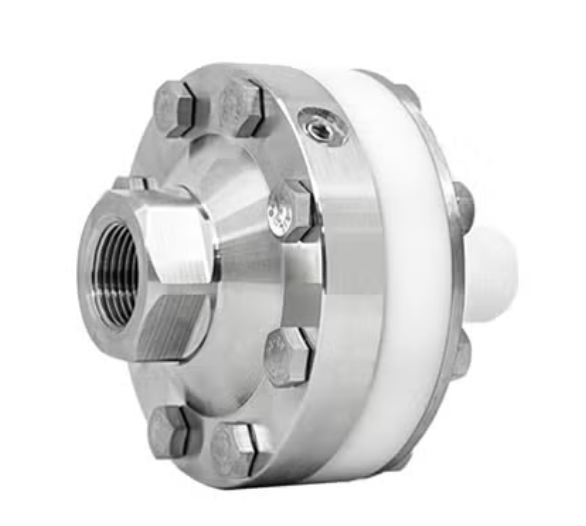

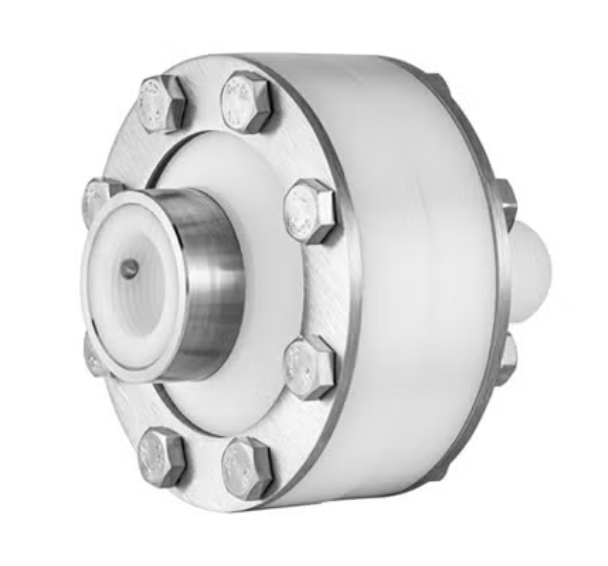

Мембранные разделители сред химически стойкие, штуцерное присоединение

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Тип РМ (штуцерное присоединение). Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами.  Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.

Область применения: все отрасли промышленности, где требуется защита прибора.

При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа
РМ-Х11-Н/Ф ТМ 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1
ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9
РПД-И 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1
РПД-ИВ −0,1…0,15 / 0,3 / 0,5 / 0,9
РД* −0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1
РДД* 0,05…0,2 / 0,4; 0,1…0,6
РМ-Х11-Ф/Ф ТМ 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1
РПД-И 0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1

* — возможно прямое соединение через 1 или 2 капиллярные трубки

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений, но не выше 150°C

Материал верхнего фланца

Нержавеющая сталь 08Х17Н13М2 (исполнение Н/Ф)
Фторопласт (PTFE) (исполнение Ф/Ф)

Материал нижнего фланца

Фторопласт (PTFE)

Материал мембраны

Фторопласт (PTFE)

Диаметр проходного отверстия, мм

10

Резьба присоединения

К средству измерений — внутренняя M20×1,5 или G½
К процессу — наружная М20×1,5 или G½

Заливное отверстие

Исполнение Н/Ф — есть
Исполнение Ф/Ф — нет

Разделительная жидкость

ПМС-20 (ГОСТ13032-77)

Объем, вытесняемый под действием максимального давления, мл

2,5

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Варианты поставки

— без средства измерений
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ — кроме завальцованных, РПД-И, РПД-ИВ)
— в сборе с соеди­ни­тельным рукавом (длина 2 / 3 /4 / 5 м)** и средствами измерений (ТМ, ТМВ — кроме завальцованных, РПД-ИРПД-ИВ)
** — до 1 МПа

Техническая документация

ТУ 4212-004-4719015564-2013

При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!


Мембранные разделители сред РМ-Х11

Тип Размер, мм Присоединение Присоединение к средству измерений — к процессу
РМ-Х11-Н/Ф Ø80 штуцерное внутренняя М20×1,5 (G½) — наружная М20×1,5 (G½)
РМ-Х11-Ф/Ф

Дополнительны опции

Наименование услуги Тип
Объединение разделителя с ТМ (ТВ, ТМВ) Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных)
Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) и рукавом
Объединение разделителя с РПД-И, РПД-ИВ Разделитель с РПД-И, РПД-ИВ
Разделитель с РПД-И, РПД-ИВ и рукавом
Точечная фиксация сваркой комплектов (только РМ-Х11-Н/Ф) РМ с ТМ (ТВ, ТМВ) 21 серии
РМ с ТМ (ТВ, ТМВ) 21 серии и соединительным рукавом
РМ с ТМ (ТВ, ТМВ) 21 серии и отводом-охладителем
Ремонт комплектов с Разделителем, с повторным гидрозаполнением Разделитель с ТМ (ТВ, ТМВ)
Разделитель с РПД
