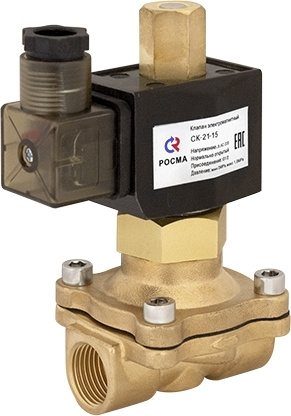

Клапан электромагнитный (соленоидный) РОСМА СК
Принцип работы — Прямого действия
Номинальный диаметр DN, мм — 15 / 20 / 25 / 32 / 40 / 50
Исполнение — Нормально закрытый, нормально открытый
Номинальное напряжение, В — ~220, –24
Рабочее давление, МПа
Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9
Температура рабочей среды, °С
–5…+90 (NBR),
–5…+120 (витон)
Температура окружающей среды, °С — -10…+80
Резьба присоединения — G½ / G¾ / G1 / G1¼ / G1½ / G2
Корпус — Латунь, нержавеющая сталь 08Х18Н10
Цена: по запросу
Электромагнитный запорный клапан предназначен для применения в качестве регулирующего и запорного устройства при осуществлении быстрого дистанционного управления (отключения или включения) потоками жидкости, воздуха или газа любой трубопроводной системы. Принцип работы заключается в следующем: в статическом положении, когда катушка электромагнитного клапана обесточена и клапан закрыт (или открыт в зависимости от его типа), мембрана клапана или его поршень за счет механического воздействия пружины находится в герметичном соприкосновении с седлом клапана. При подаче электрического напряжения на катушку — клапан с электромагнитным приводом открывается/закрывается. Это осуществляется за счет воздействия магнитного поля, создаваемого в катушке клапана (соленоиде), на плунжер и его втягивания в катушку.
Область применения: трубопроводные системы и аппараты с автоматическим управлением. Водо- и тепло- снабжение, а также в любых областях, где требуется управление потоками рабочей среды.
Принцип работы — Прямого действия
Номинальный диаметр DN, мм
15 / 20 / 25 / 32 / 40 / 50
Исполнение
Нормально закрытый, нормально открытый
Номинальное напряжение, В
~220, –24
Потребляемая мощность — 18Вт
18
Рабочее давление, МПа
Воздух, газ: 0…1,0
Вода: 0…0,7
Масло: 0…0,9
Температура рабочей среды, °С
–5…+90 (NBR),
–5…+120 (витон)
Температура окружающей среды, °С
-10…+80
Катушка
IP65, DIN-разъем
Резьба присоединения
G½ / G¾ / G1 / G1¼ / G1½ / G2
Корпус
Латунь, нержавеющая сталь 08Х18Н10
Мембрана
Бутадиен-нитрильный каучук (NBR),
витон
Техническая документация
ГОСТ 22413-89
| Наименование | Номинальный диаметр DN*, мм | Резьба присоединения | |
|---|---|---|---|
| Клапан двухпозиционный двухходовой нормальный закрытый |
CK-11-15, CK-12-15 | 15 | G½ |
| CK-11-20, CK-12-20 | 20 | G¾ | |
| CK-11-25, CK-12-25 | 25 | G1 | |

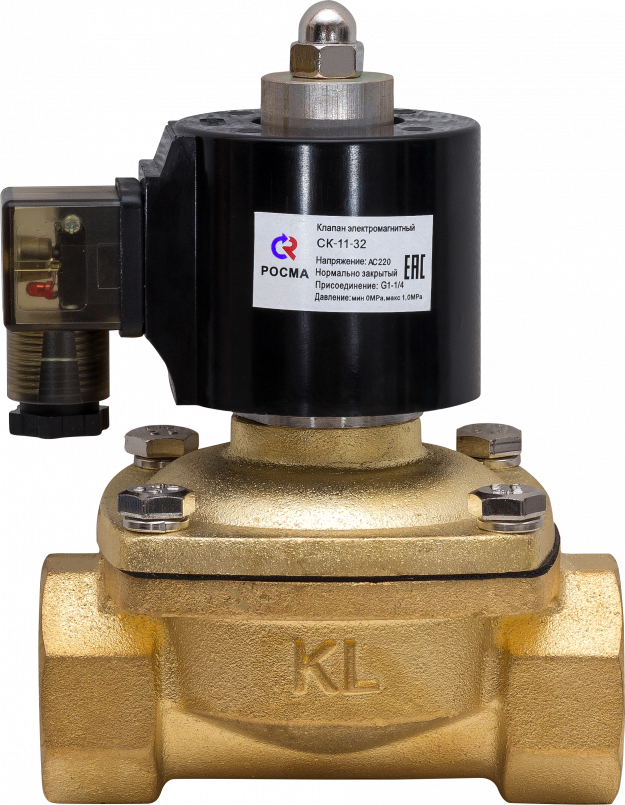

| CK-11-32, CK-12-32 | 32 | G1¼ | |
| CK-11-40, CK-12-40 | 40 | G1½ | |
| CK-11-50, CK-12-50 | 50 | G2 | |
| Клапан двухпозиционный двухходовой нормальный открытый |
15 | G½ | |
| 20 | G¾ | ||
| 25 | G1 | ||
| 32 | G1¼ | ||
| 40 | G1½ | ||
| CK-21-50, CK-22-50 | 50 | G2 | |

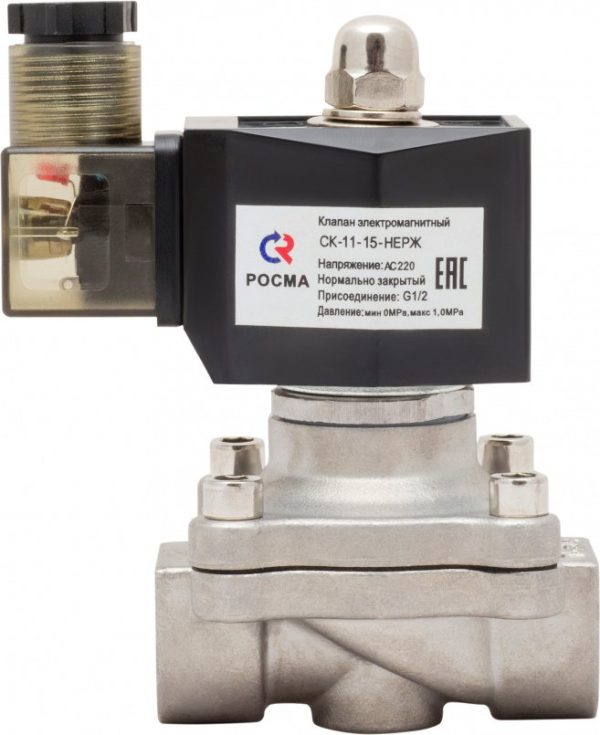

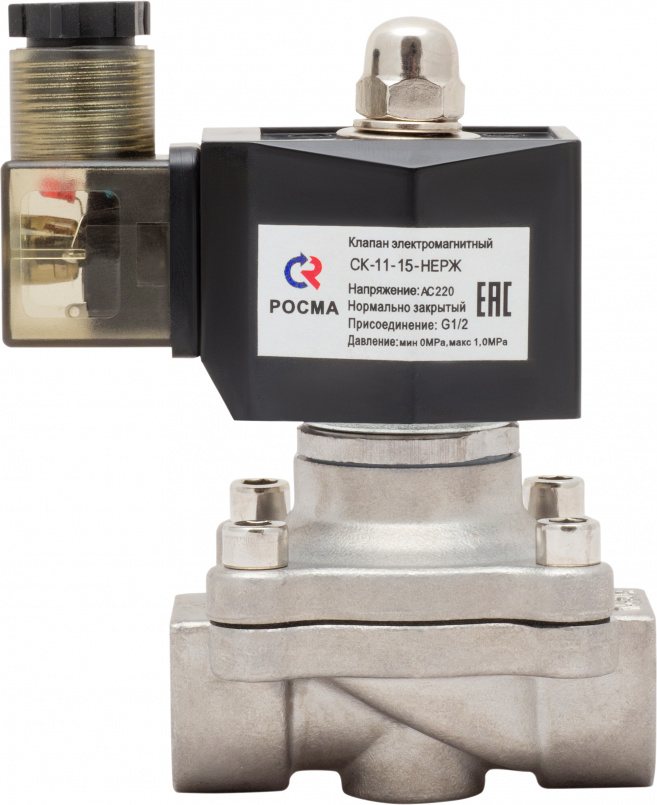

| Клапан двухпозиционный двухходовой нормальный закрытый, корпус из нержавеющей стали |
CK-11-15, CK-12-15 | 15 | G½ |
| CK-11-20, CK-12-20 | 20 | G¾ | |
| CK-11-25, CK-12-25 | 25 | G1 | |
| CK-11-32, CK-12-32 | 32 | G1¼ | |
| CK-11-40, CK-12-40 | 40 | G1½ | |
| CK-11-50, CK-12-50 | 50 | G2 | |
| Клапан двухпозиционный двухходовой нормальный открытый, корпус из нержавеющей стали |
15 | G½ | |
| 20 | G¾ | ||
| 25 | G1 | ||
| 32 | G1¼ | ||
| 40 | G1½ | ||
| 50 | G2 | ||

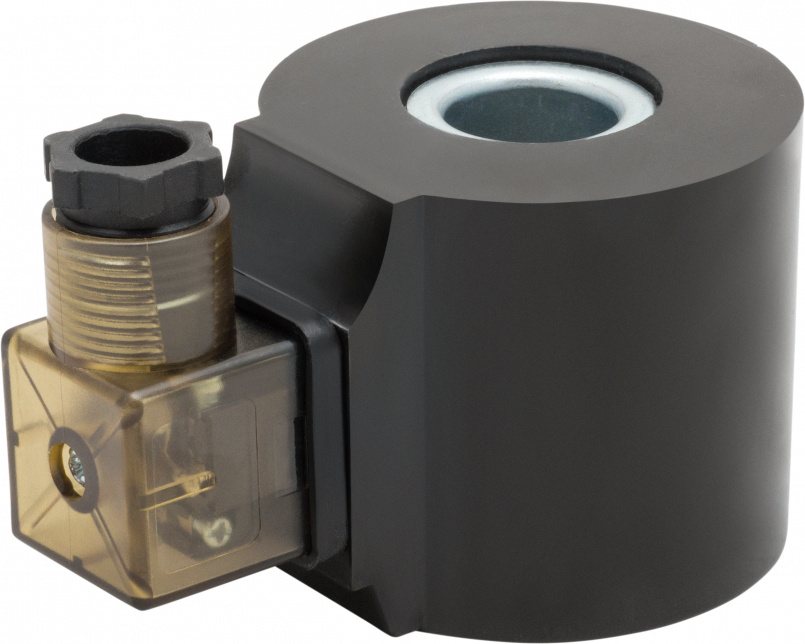

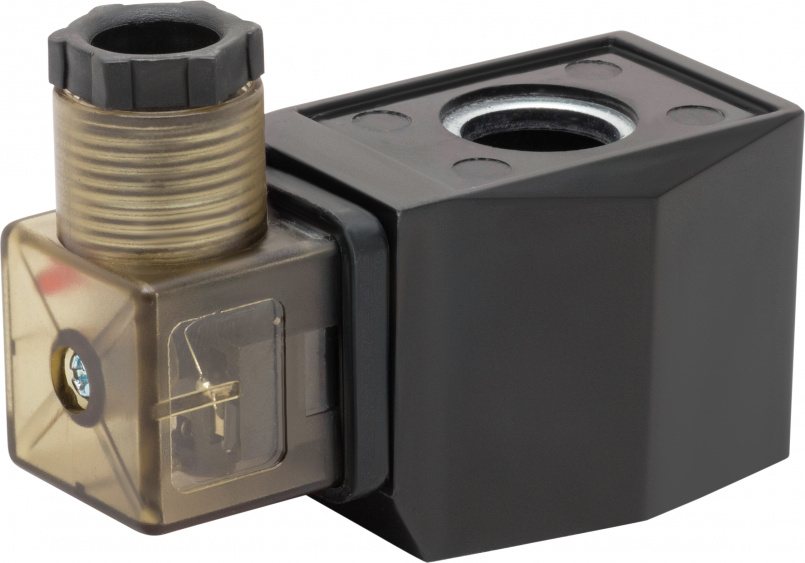

| Катушка для соленоидных клапанов (24В, 220В) | 15, 20, 25 | DIN-разъем | |
| 32, 40, 50 | |||
| Мембрана из витона | 15 | G½ | |
| 20 | G¾ | ||
| 25 | G1 | ||
| 32 | G1¼ | ||
| 40 | G1½ | ||
| 50 | G2 |
Вы можете купить соленоидный электромагнитный клапан Росма в Перми в компании БРИКО Автоматик г. Пермь
