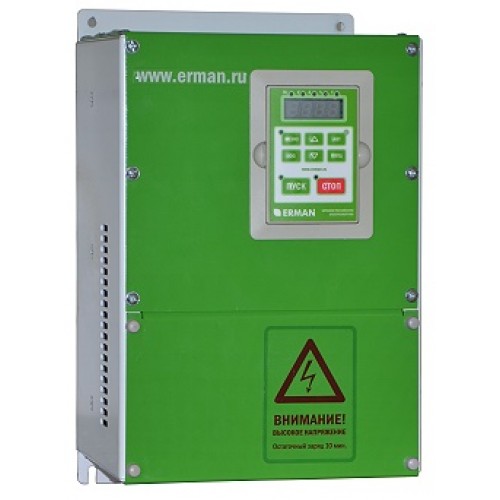

ER-02T-220 (6,5-13кВт 220В) Частотные преобразователи ERMAN
Подключение к сети по схеме «однофазный вход 220В — трехфазный выход».
В серии представлены преобразователи частоты номинальной мощностью от 6,5 до 13 кВт.
Частотные преобразователи однофазные ER-02T работают как с двигателями насосов, вентиляторов, компрессоров, формовочных машин, так и в случаях, когда необходима повышенная точность регулирования крутящего момента двигателя, например, в подъемно-транспортном, станочном оборудовании.
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Область применения
Частотные преобразователи однофазные ER-02T работают как с двигателями насосов, вентиляторов, компрессоров, формовочных машин, так и в случаях, когда необходима повышенная точность регулирования крутящего момента двигателя, например, в подъемно-транспортном, станочном оборудовании.
Основные особенности
- Подключение к сети по схеме «однофазный вход — трехфазный выход»
- Синусоидальный ШИМ.
- Встроенная защита от заклинивания двигателя.
- Встроенная защита от сухого хода насоса.
- Режим энергосбережения, при котором на постоянных оборотах снижается ток двигателя
- Режим торможения постоянным током.
- Преобразователь частоты однофазный обеспечивает стабильную работу двигателя на малых скоростях с номинальным моментом.
- Алгоритм управления двигателем, адаптирующийся к быстро меняющимся нагрузкам.
- Автоматическое регулирование параметров вольт-амперной характеристики при динамически изменяющихся нагрузках.
- Автоматическая компенсация пускового момента максимально оптимизирует параметры привода.
- В режиме векторного управления не требуют использования датчиков скорости и положения ротора, что позволяет их применять во многих отраслях промышленности.
- Предустановленные режимы работы обеспечивают эффективную работу двигателя.
- Встроенный интерфейс RS-485 с открытым протоколом MODBUS RTU.
- 28 различных функций защиты и диагностики устройства.
- Встроенный ПИД регулятор.
Характеристики
| Свойство | Значение | |
| Питание | Номинальное напряжение сети, В | Однофазное 220В 50Гц |
| Выходные характеристики | Номинальная мощность двигателя, кВт | 6,5 / 9 / 11 / 13 |
| Номинальный ток двигателя, А | 24 / 32 / 37 / 45 | |
| Рабочая перегрузка по току, А | 120% в течение 1 минуты, 150% в течение 6 секунд | |
| Диапазон выходной частоты | 0~120 Гц | |
| Дискрет установки частоты | 0,1 Гц при цифровом задании частоты; до 0,01 Гц при задании частоты по линейному входу |
|
| Точность удержания частоты | 0,1 Гц | |
| Время разгона/торможения | 0,1~3600 с, задается раздельно для разгона и торможения | |
| Тормозной момент, % от номинального | До 125% с установленным тормозным резистором; до 50% при торможении двигателя постоянным током |
|
| Вольт-частотные характеристики | Линейная, квадратичная, пользовательская (по умолчанию) | |
| Несущая частота | 2,5~15 кГц с шагом 0,1 кГц | |
| Режим энергосбережения | Автоматический с контролем коэффициента мощности двигателя | |
| Режимы управления двигателем | Синусоидальная широтно-импульсная модуляция; Модифицированная синусоидальная ШИМ; Векторная ШИМ без датчика оборотов двигателя |
|
| Функции управления и регулирования | Перезапуск при отказе сетевого питания; Поиск скорости и направления вращения двигателя; Обход резонансных частот привода; Режим прокрутки; Встроенный ПИД-регулятор с функцией останова при отсутствии расхода; Автоматическая компенсация крутящего момента и скольжения двигателя; Протокол аварий и предупреждений |
|
| Внешние интерфейсы | Панель управления | Оснащена LED индикатором и функцией копирования настроек |
| Линейный вход | 0~10 В (100 кОм) / 4~20 мА (10 Ом) с питанием +24 В, 200 мА, гальваноразвязанный | |
| Линейный выход | Два 4~20 мА, гальваноразвязанные | |
| Дискретный вход | Восемь оптоизолированных входов для подключения выхода типа «сухой контакт» либо «открытый коллектор», до 14 программируемых функций на каждый вход | |
| Дискретный выход | Два выхода типа «открытый коллектор» | |
| Релейный выход | Два выхода, один переключающий и один нормально разомкнутый | |
| Цифровой интерфейс | Встроенный гальваноразвязанный RS-485 с открытым протоколом MODBUS RTU | |
| Функции защиты | Медленная перегрузка по току, быстрая перегрузка по току, перегрев, межфазное замыкание нагрузки, замыкание фазы нагрузки на землю, обрыв/перекос фаз сети, высокое/низкое напряжение сети, защита двигателя от заклинивания/холостого хода по коэффициенту мощности | |
| Параметры окружающей среды | Климатическое исполнение | УХЛ3.1 по ГОСТ15150 |
| Класс защиты | IP20 по ГОСТ 14254 | |
| Способ охлажения | Принудительное воздушное | |
| Нормальная рабочая температура | от нуля до +40°С | |
| Предельная рабочая температура | от минус 10°С до +50°С (с ограничением мощности) | |
| Влажность воздуха | от 20% до 90%, без образования конденсата | |
| Требования к месту установки | До 1000 м над уровнем моря (выше с ограничением мощности) Отсутствие в воздухе токопроводящих взвесей (металлическая, угольная пыль) Отсутствие агрессивных и легковоспламеняющихся жидкостей и газов Отсутствие действия прямых солнечных лучей |
|
| Вибрация | Частота не более 20 Гц, амплитуда не более 0,2g | |

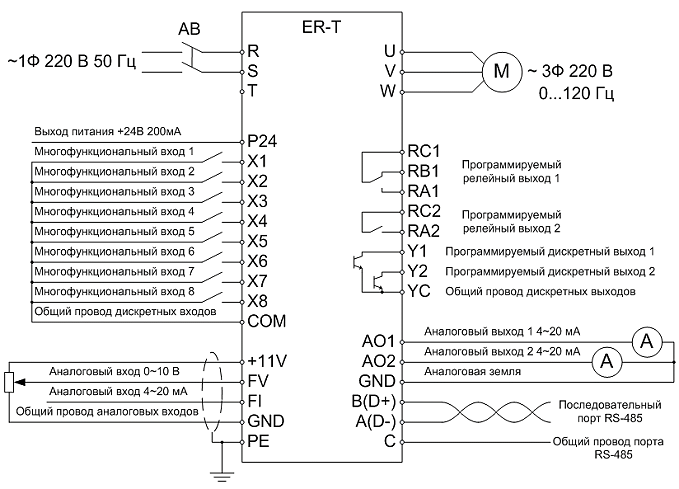

Схема подключения
Клеммы управления
| Клемма | Функция | Классификация |
|
Интерфейс |
A | Положительный провод RS-485 (B) |
| B | Отрицательный провод RS-485 (А) | |
| C | Общий провод RS-485 (GND) | |
| Линейный вход | FV | Вход сигнала напряжения 0~10 В, Rвх=100 кОм |
| FI | Вход сигнала тока 4~20 мА, Rвх=100 Ом | |
| Линейные выходы | AO1 |
Программируемые токовые выходы 4~20 мА |
| AO2 | ||
| Источник питания потенциометра |
11V | Выход питания потенциометра 50 мА |
| GND | Общий провод линейных входов/выходов | |
| Дискретные входы | X1~X8 | Программируемые дискретные входы |
| Источник питания +24В |
P24 | Выход +24В, 200 мА |
| COM | Общий провод дискретных входов и источника +24В | |
|
Дискретные |
Y1~Y2 | Программируемые дискретные выходы «открытый коллектор» |
| YC | Общий провод дискретных выходов | |
|
Релейные |
RA1 |
Программируемые релейные выходы, нагрузка до ~ 250В/3А, = 30В/1А |
| RB1 | ||
| RC1 | ||
| RA2 | ||
| RC2 |
Силовые клеммы
| Клемма | Функция |
| R, S | Сетевое электропитание ~220В 50Гц |
| U, V, W | Трехфазный асинхронный двигатель ~380В 0~120Гц |
| PB | Выход для подключения тормозного резистора |
| P | Положительный полюс шины постоянного тока |
| N | Отрицательный полюс шины постоянного тока |
| G | Заземление |

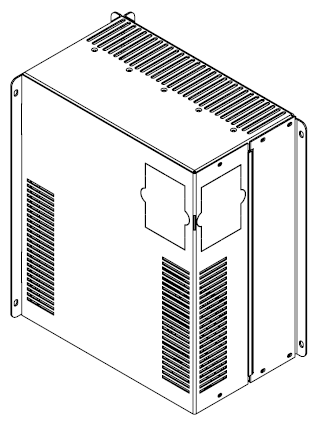

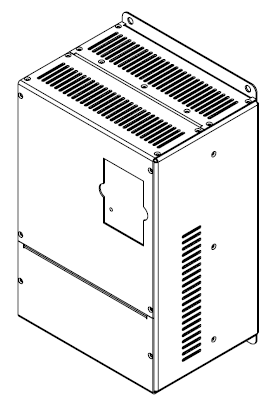

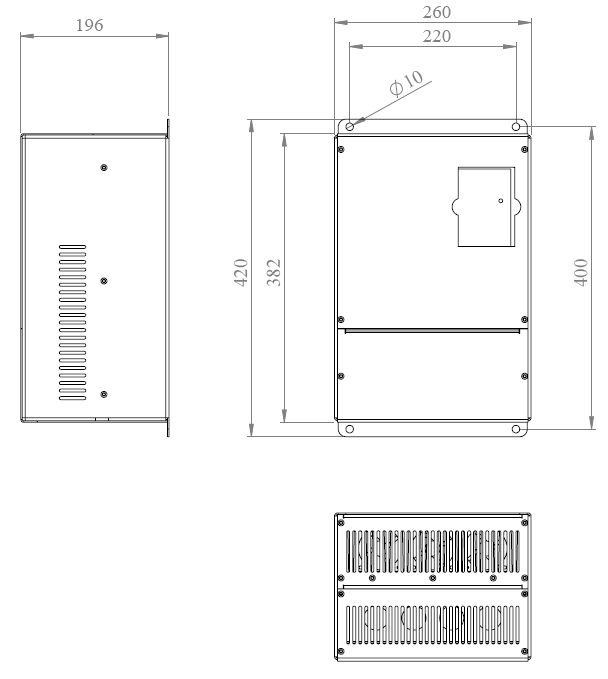

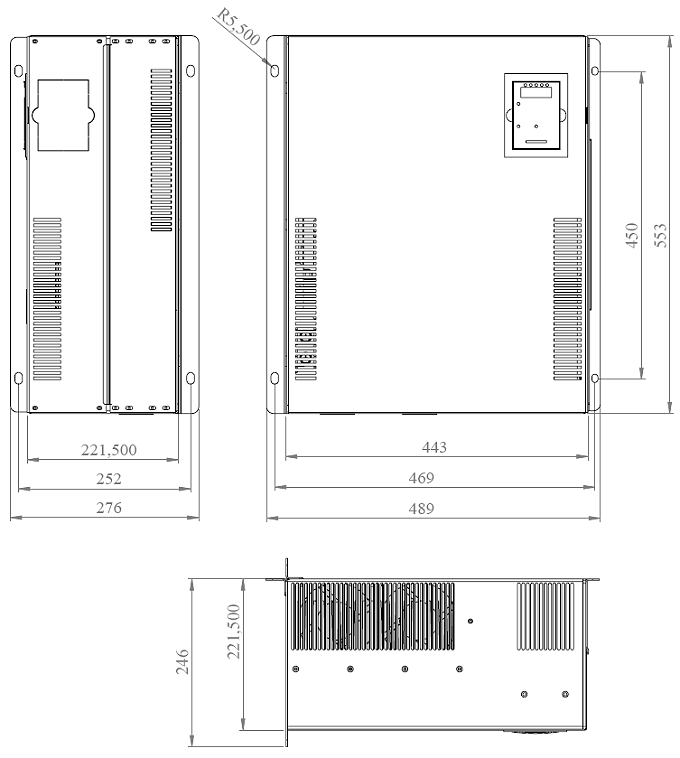

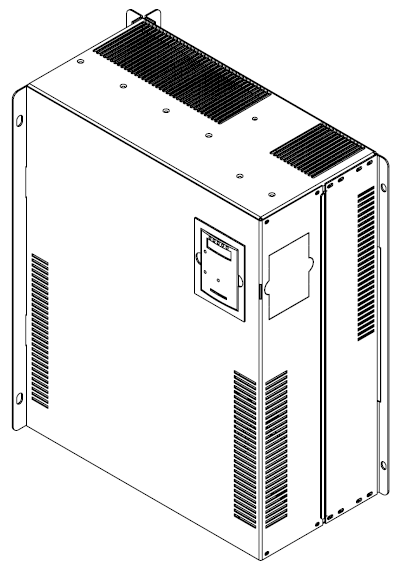

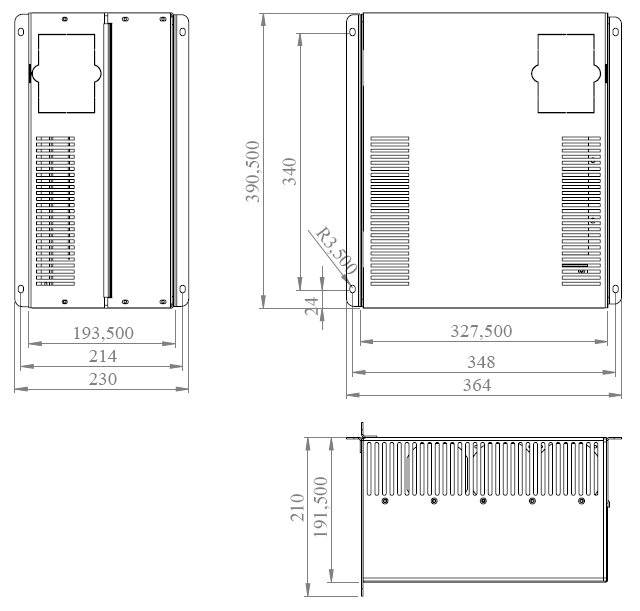

Габаритные размеры
Вы можете купить частотный преобразователь ERMAN (Эрман) ER-02T-220 в Перми в компании БРИКО Автоматик г. Пермь
| Вариант |
ER-02Т-6R5S2 — 6,5 кВт, 24А, 220В ,ER-02Т-009S2 — 9 кВт, 32А, 220В ,ER-02Т-011S2 — 11 кВт, 37А, 220В ,ER-02Т-013S2 — 13 кВт, 45А, 220В |
|---|---|
