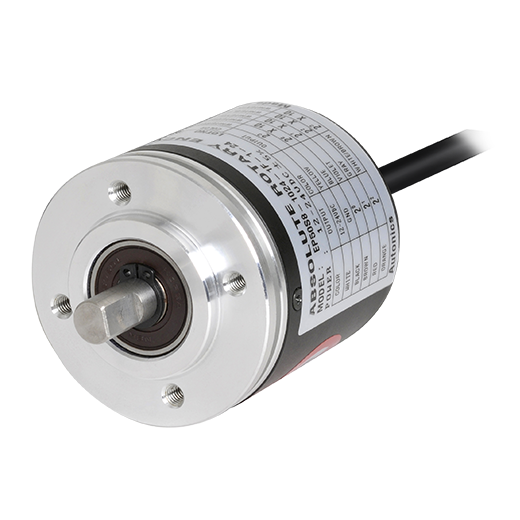

Основные характеристики
Корпус диаметром 50мм, сплошной вал диаметром 8мм
Различные варианты выходного кода: двоично-десятичный код, двоичный код, код Грея
Различные разрешающие способности вплоть до 10 бит (1024 деления)
Степень защиты IP64 (стандарт МЭК)
Области применения
Системы автоматизации

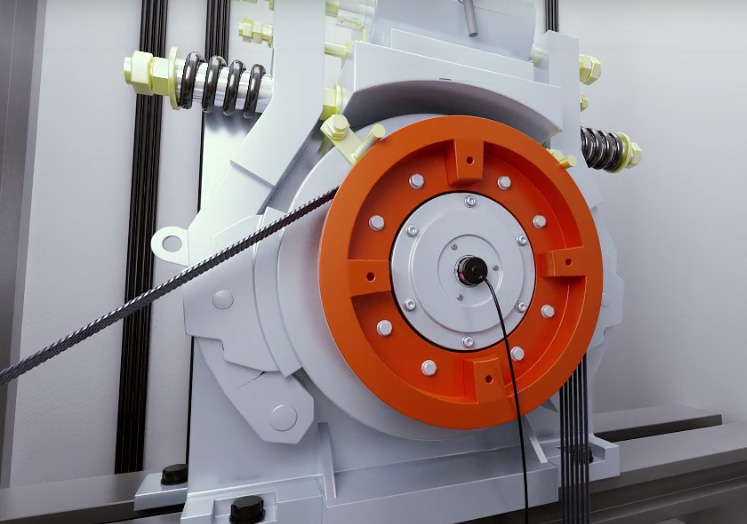

Применяется в лифтах, эскалаторах и системах парковки.

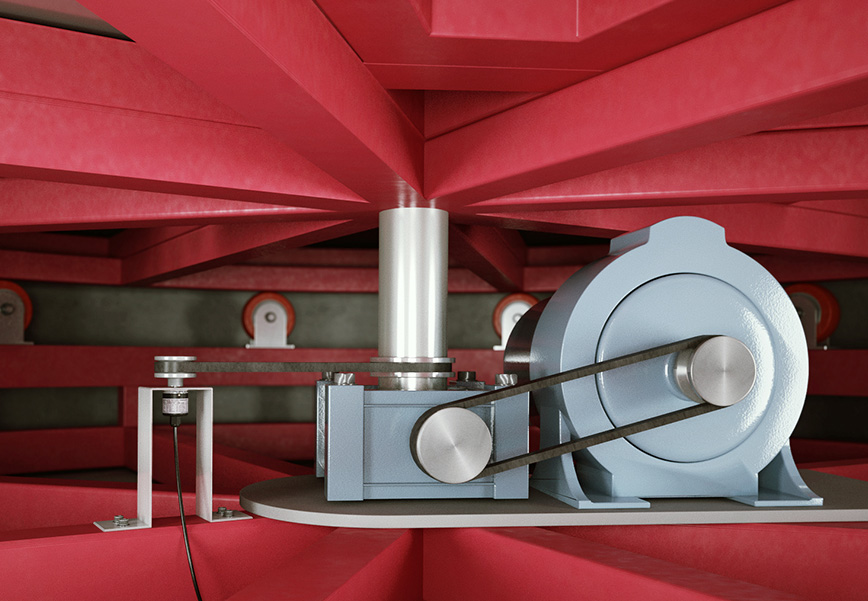

Вход/выход в парковочную башню
Абсолютные поворотные датчики используются для управления вращающимся положением стояночных стоянок, используемых при въезде и выезде автомобилей.
Модель Характеристики
EP50S8-45-3R-P-24
Наружный диаметр вала : Ø8мм
Макс. частота отклика : 35кГц
Макс. допустимая частота вращения : 3000 об./мин.
Пусковой момент : Не более 70гс·см (макс. 0.0069Н·м)
Разрешение : 45 имп./об.
Направление вращения : Против часовой стрелки
Управляющий выход : PNP с открытым коллектором
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель сзади
Степень защиты : IP64
EP50S8-1024-1F-P-24
Наружный диаметр вала : Ø8мм
Макс. частота отклика : 35кГц
Макс. допустимая частота вращения : 3000 об./мин.
Пусковой момент : Не более 70гс·см (макс. 0.0069Н·м)
Разрешение : 1024 имп./об.
Направление вращения : По часовой стрелке
Управляющий выход : PNP с открытым коллектором
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель сзади
Степень защиты : IP64
EP50S8-1024-1F-P-5
Наружный диаметр вала : Ø8мм
Макс. частота отклика : 35кГц
Макс. допустимая частота вращения : 3000 об./мин.
Пусковой момент : Не более 70гс·см (макс. 0.0069Н·м)
Разрешение : 1024 имп./об.
Направление вращения : По часовой стрелке
Управляющий выход : PNP с открытым коллектором
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель сзади
Степень защиты : IP64
EP50S8-1024-2F-P-24
Наружный диаметр вала : Ø8мм
Макс. частота отклика : 35кГц
Макс. допустимая частота вращения : 3000 об./мин.
Пусковой момент : Не более 70гс·см (макс. 0.0069Н·м)
Разрешение : 1024 имп./об.
Направление вращения : По часовой стрелке
Управляющий выход : PNP с открытым коллектором
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель сзади
Степень защиты : IP64
EP50S8-1024-2F-P-5
Наружный диаметр вала : Ø8мм
Макс. частота отклика : 35кГц
Макс. допустимая частота вращения : 3000 об./мин.
Пусковой момент : Не более 70гс·см (макс. 0.0069Н·м)
Разрешение : 1024 имп./об.
Направление вращения : По часовой стрелке
Управляющий выход : PNP с открытым коллектором
Напряжение питания : 5V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель сзади
Степень защиты : IP64
EP50S8-1024-3F-P-24
Наружный диаметр вала : Ø8мм
Макс. частота отклика : 35кГц
Макс. допустимая частота вращения : 3000 об./мин.
Пусковой момент : Не более 70гс·см (макс. 0.0069Н·м)
Разрешение : 1024 имп./об.
Направление вращения : По часовой стрелке
Управляющий выход : PNP с открытым коллектором
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель сзади
Степень защиты : IP64

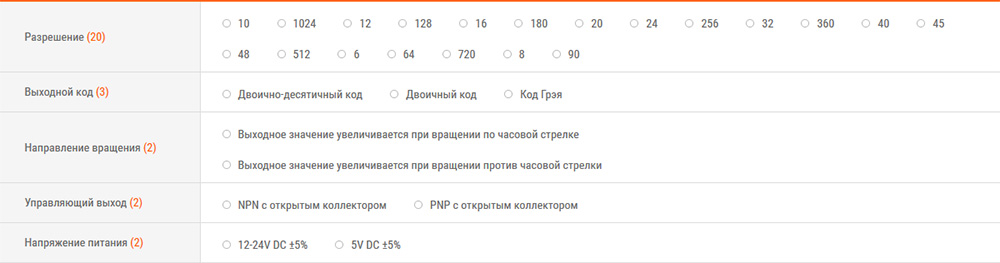

Доступно 457 различных моделей энкодера EP50S
