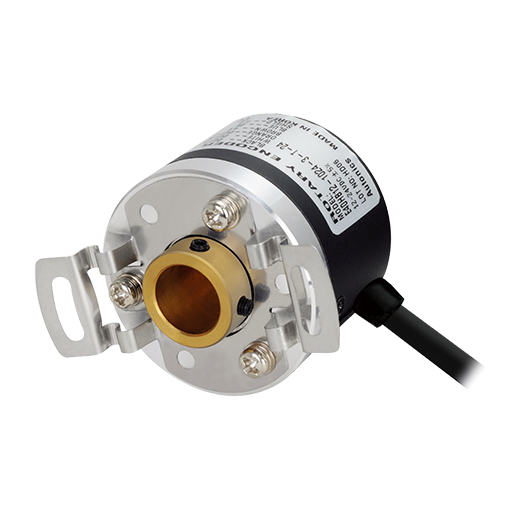

40-миллиметровые инкрементальные энкодеры (с полым несквозным валом)
Инкрементальные энкодеры серии E40 с полым несквозным валлом имеют компактный размер (Ø40 мм), поэтому их легко использовать при плотном монтаже и устанавливать в ограниченном пространстве. За счет малого момента инерции вала минимизируется влияние на прикрепленное вращающееся оборудование.
Инкрементальные энкодеры с диаметром корпуса 40 мм
Доступны модели с выступающим, полым сквозным, полым глухим валом
Удобная установка в тесном или ограниченном пространстве
Малый момент инерции вала
Различные разрешения: от 1 до 5000 импульсов на оборот
Различные варианты управляющего выхода
Питание: 5 В пост. тока ±5%, 12-24 В пост. тока ±5%
Области применения:
— Системы автоматизации
— Управление лифтом
Инкрементальные поворотные датчики устанавливаются внутри двигателя в кабине управления дверью, чтобы точно управлять открытием / закрытием дверей лифта, используя импульсные сигналы от датчиков.
Модель
Характеристики
E40HB12-5000-6-L-24-C
Внутренний диаметр вала : Ø12 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 50 гс-см (макс. 0,0049 Нм)
Разрешение : 5000
Управляющий выход : Line Driver
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40HB12-3600-6-L-24-C
Внутренний диаметр вала : Ø12 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 50 гс-см (макс. 0,0049 Нм)
Разрешение : 3600
Управляющий выход : Line Driver
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40HB12-3000-6-L-24-C
Внутренний диаметр вала : Ø12 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 50 гс-см (макс. 0,0049 Нм)
Разрешение : 3000
Управляющий выход : Line Driver
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40HB12-2500-6-L-24-C
Внутренний диаметр вала : Ø12 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 50 гс-см (макс. 0,0049 Нм)
Разрешение : 2500
Управляющий выход : Line Driver
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40HB12-2048-6-L-24-C
Внутренний диаметр вала : Ø12 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 50 гс-см (макс. 0,0049 Нм)
Разрешение : 2048
Управляющий выход : Line Driver
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40HB12-2000-6-L-24-C
Внутренний диаметр вала : Ø12 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 50 гс-см (макс. 0,0049 Нм)
Разрешение : 2000
Управляющий выход : Line Driver
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40HB12-1800-6-L-24-C
Внутренний диаметр вала : Ø12 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 50 гс-см (макс. 0,0049 Нм)
Разрешение : 1800
Управляющий выход : Line Driver
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40HB12-1500-6-L-24-C
Внутренний диаметр вала : Ø12 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 50 гс-см (макс. 0,0049 Нм)
Разрешение : 1500
Управляющий выход : Line Driver
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40HB12-1200-6-L-24-C
Внутренний диаметр вала : Ø12 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 50 гс-см (макс. 0,0049 Нм)
Разрешение : 1200
Управляющий выход : Line Driver
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
Способ подключения : Кабель с разъемом сбоку
Степень защиты : IP50
E40HB12-1024-6-L-24-C
Внутренний диаметр вала : Ø12 мм
Макс. частота отклика : 300 кГц
Макс. допустимая частота вращения : 5000 об./мин.
Пусковой момент : Макс. 50 гс-см (макс. 0,0049 Нм)
Разрешение : 1024
Управляющий выход : Line Driver
Напряжение питания : 12-24V DC ±5% (пульсации P-P: макс. 5%)
