DRP, Источники питания с креплением на DIN-рейку

Основные особенности и преимущества серии CliQ и CliQII

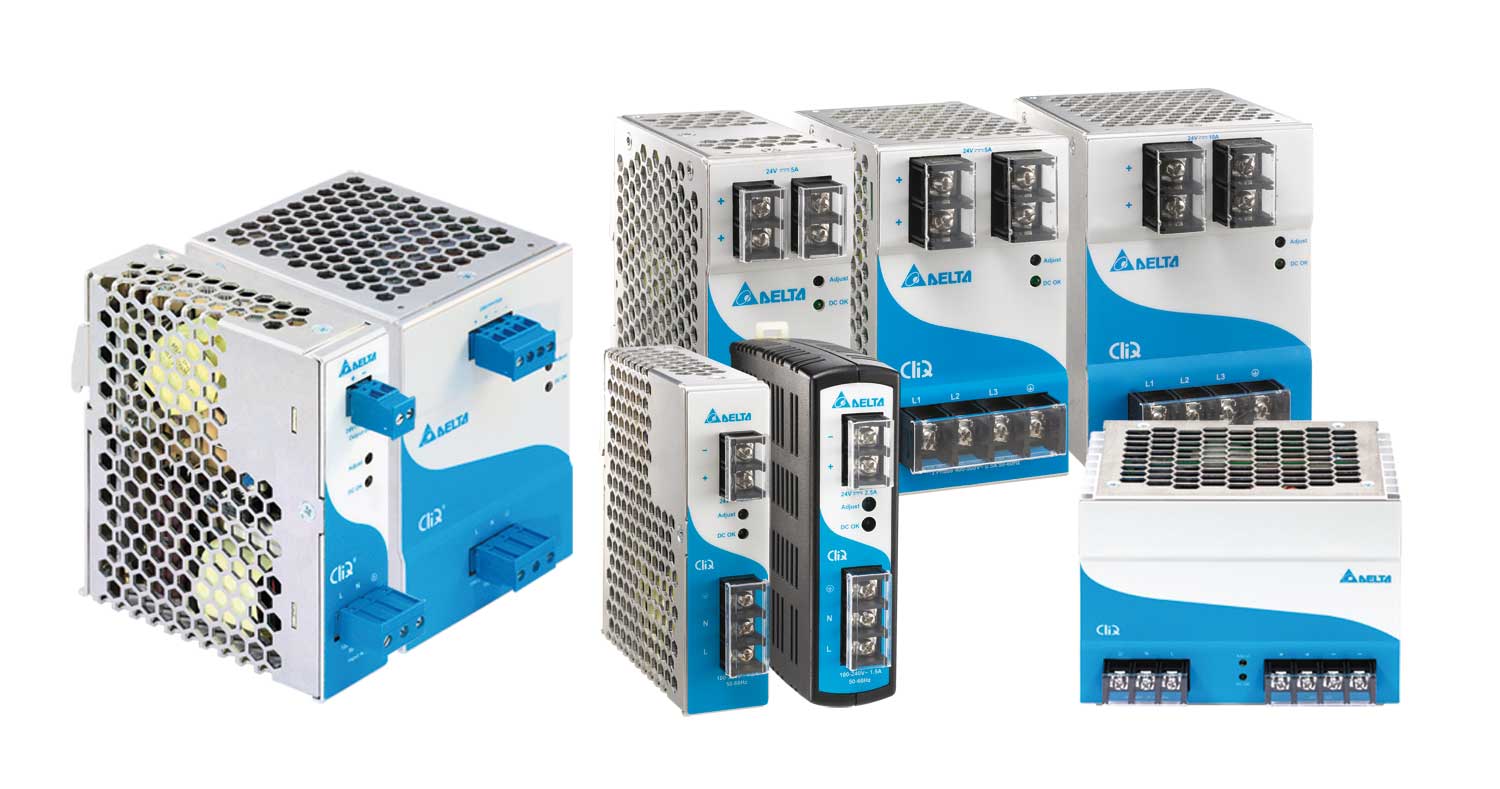

Модели DRP серии CliQ и CliQII — это источники питания с креплением на DIN-рейку.
Компактный металлический корпус изготовлен из алюминия, не подвержен коррозии и гарантирует защиту от ударов и вибрации в соответствии со стандартом IEC 60068-2.
Устройство работает в широком температурном диапазоне от -20°C до +80°C.
DRP имеет универсальный адаптер переменного и постоянного тока с диапазоном входного напряжения от 85 В до 264 В переменного тока и от 120 В до 375 В постоянного тока. Однофазный блок питания включает в себя защиты по перенапряжению, перегрузке по току, перегреву и короткому замыканию.
Модели DRP имеют встроенный Power Boost (усилитель мощности) обеспечивающий не менее 150% перегрузки в течение 3 секунд (в некоторых номиналах до 200%).
Power Boost — это постоянно доступный резерв мощности, который позволяет надежно питать нагрузки с внезапными и короткими всплесками тока и обеспечивать запуск нагрузок с высоким пусковым током, что устраняет необходимость использовать более мощные и дорогие типоразмеры блоков питания.
Еще одной важной особенностью является защитное покрытие электронных печатных плат, которое позволяет применять модели DRP в опасных зонах (ATEX Class I, Division 2), что подтверждается соответствующими сертификатами.
Следует особо отметить, что Delta Electronics Group разработала идеальную методику нанесения защитного покрытия, которое надежно проникает везде, в том числе под установленные элементы, и предотвращает паразитные утечки тока. Покрытие сохраняет работоспособность электронных цепей, в первую очередь, путем предотвращения проникновения ионизирующих загрязняющих веществ, таких как соль, к узлам, где материал «обваливается» вокруг острых краев. Подобное покрытие позволяет использовать модели DRP в высоко агрессивных средах.

Все источники питания этой модели имеют:
-корректор коэффициента мощности
-модуль стабилизации по высокому напряжению (для однофазных источников это 400В)
-фильтр электромагнитной совместимости (EMI)
 иные блоки (см. блок-схему) для стабилизации выходного напряжения и защит

Основные характеристики:
-Простой монтаж и подключение
-Компактный, удобный в обращении корпус с креплением на DIN-рейку
-Защита от перегрузки
-Защита от перенапряжения
-Тепловая защита
-Срок эксплуатации не менее 10 лет
-Возможность резервирования с внешним дополнительным диодом
-Соответствие стандарту RoHS

Спецификации:
-номинальное выходное напряжение 12В, 24В и 48В постоянного тока
-номинальная мощность от 15Вт до 480Вт
-предназначены для эксплуатации при температуре воздуха от -20 ºС до +70 ºС
-минимальное время задержки 20 мс
-Перегрузка 150% в течение 3 секунд
-КПД >89%
-среднее время безотказной работы от 300,000 до 1,000,000 часов (в зависимости от модели)
-сертификат взрывобезопасности ATEX Class I Div.2 (для серии CliQ 24V в алюминиевом корпусе (DRP024VxxxWxAA))

Режим резервирования и параллельная работа с модулем DRR
Режим резервирования осуществляется через модуль DRR. Реализуется путем подключения двух источников питания, как показано на схеме, и источник большей мощности возьмет на себя всю нагрузку. Другой источник будет находиться в резерве.

DRR модули могут также использоваться для реализации функции параллельной работы в целях повышения выходной мощности (например 2.5А + 2.5А = 5A или 2.5А + 2.5А + 2.5А + 2.5А = 10.0 A) или распределения токов и, следовательно, усиление электропитания и надежности системы. Модуль DRR позволяет получить хорошее распределение токов между несколькими источниками питания.

Обеспечение резервного питания в случае прерывания или отказа источника питания с помощью модуля DRU
Модуль DRU предназначен для обеспечения бесперебойного питания при пропадании входного напряжения в течение 4,5 минут с помощью внешней батареи емкостью 15 A*ч. ИБП имеют широкий диапазон входного напряжения 24-28В и расширенный диапазон рабочих температур от -20°C до +60°C. Устройство включает в себя релейные контакты для управления батареей и светодиодные индикаторы для отображения состояния батареи.

Возможно использование модуля DRR для резервирования и параллельной работы с модулем DRU для бесперебойного питания:

Обеспечение бесперебойного питания при кратковременном падении входного напряжения с помощью буферного модуля DRB
Для обеспечения бесперебойного питания при кратковременном пропадании входного напряжения (не менее 5 сек. при токе нагрузки 1 А и не менее 0,25 сек. при токе нагрузки 20А)

-Схема с одним буферным модулем DRB:

-Схема с несколькими параллельными моделями DRB:

-Схема с буферированием части нагрузки

-Схема с буферированием всей нагрузки и резервным питанием

Применение:

Применяются в промышленных и лабораторных цепях вторичного электропитания приборов и автоматики:
Сборка двигателей
Сборка различных устройств
Строительное оборудование
Упаковочное оборудование
Станки работы по дереву (например, гравирование или резьба)
Производство тканей
Автомобильная промышленность
Тестовые измерения
Проектирование с учётом экологических требований
Сторительная техника
Автоматизация процессов
