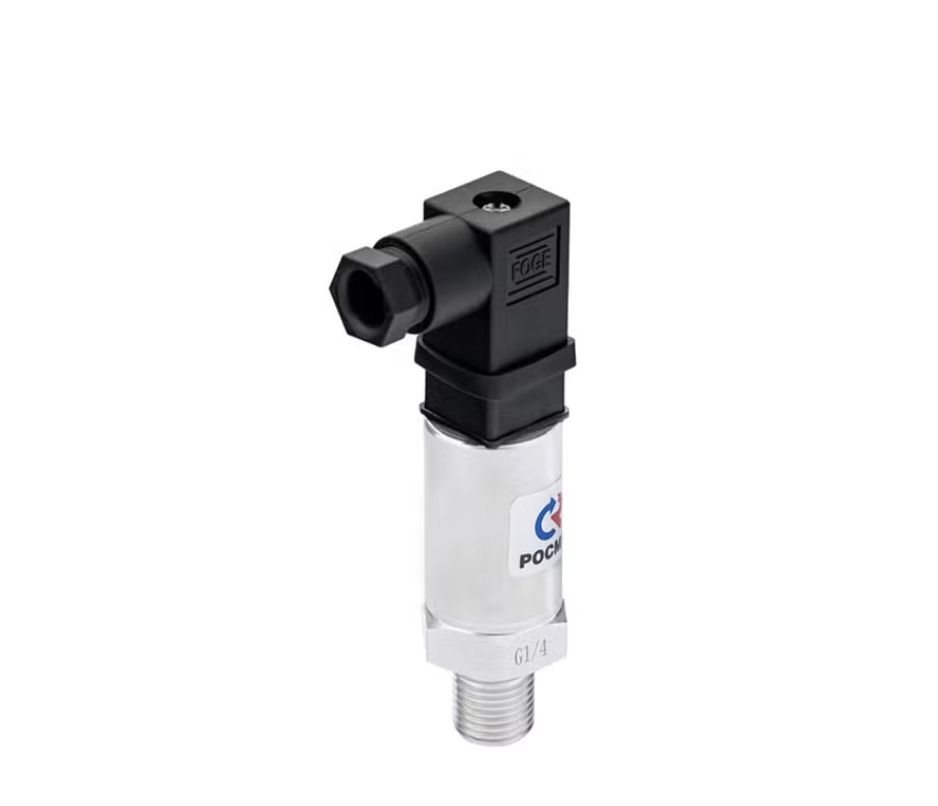

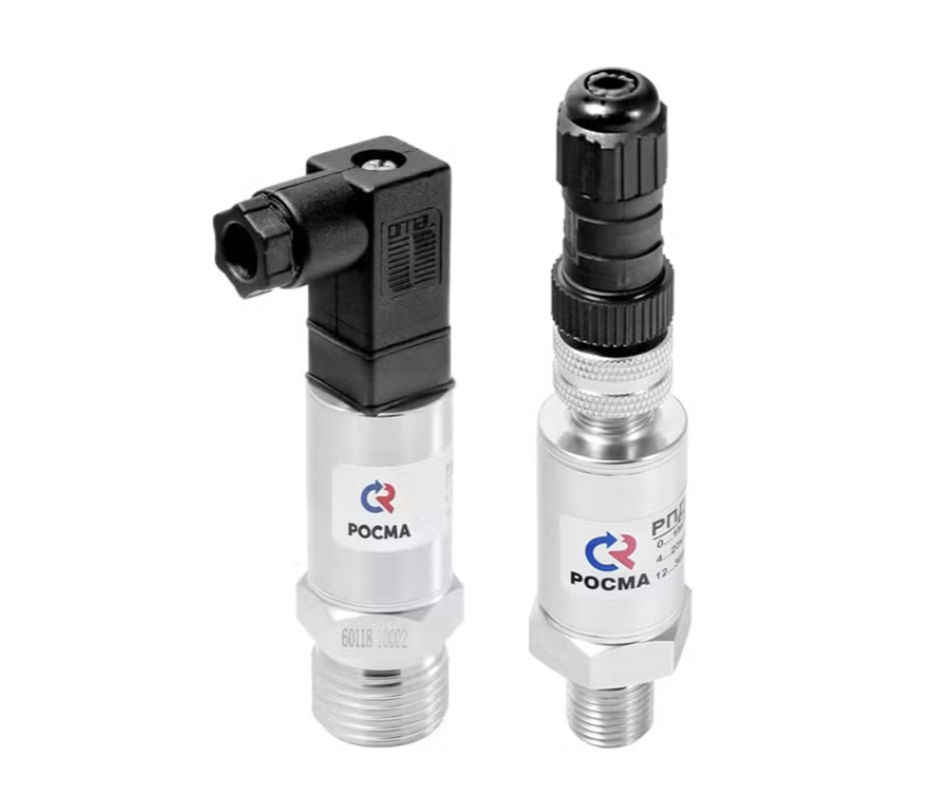

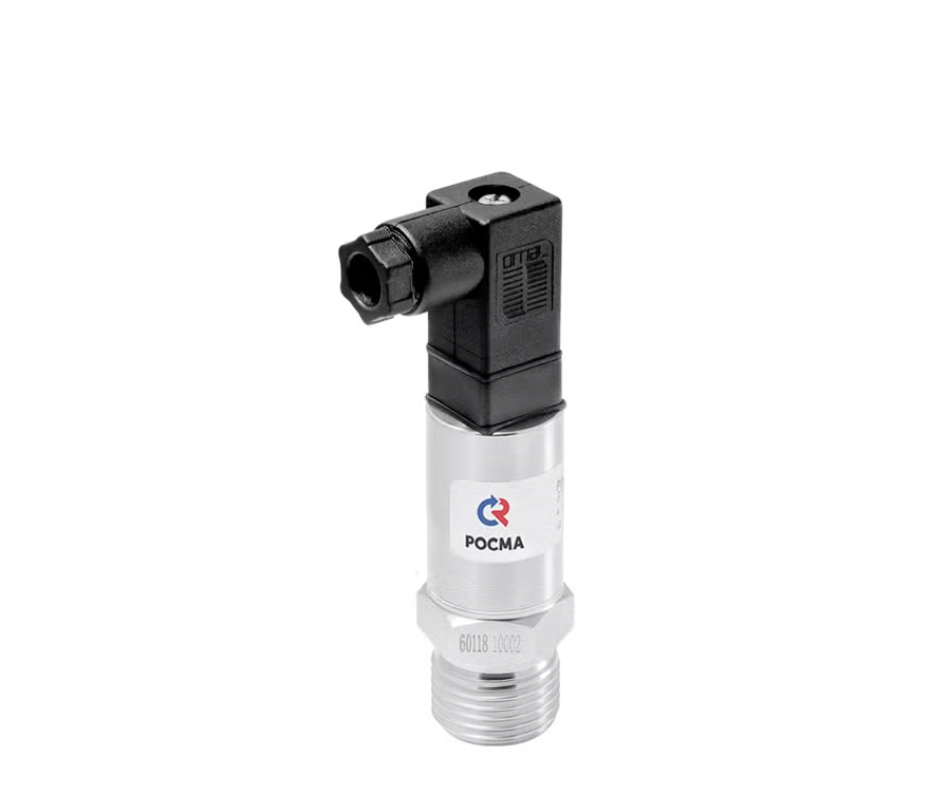

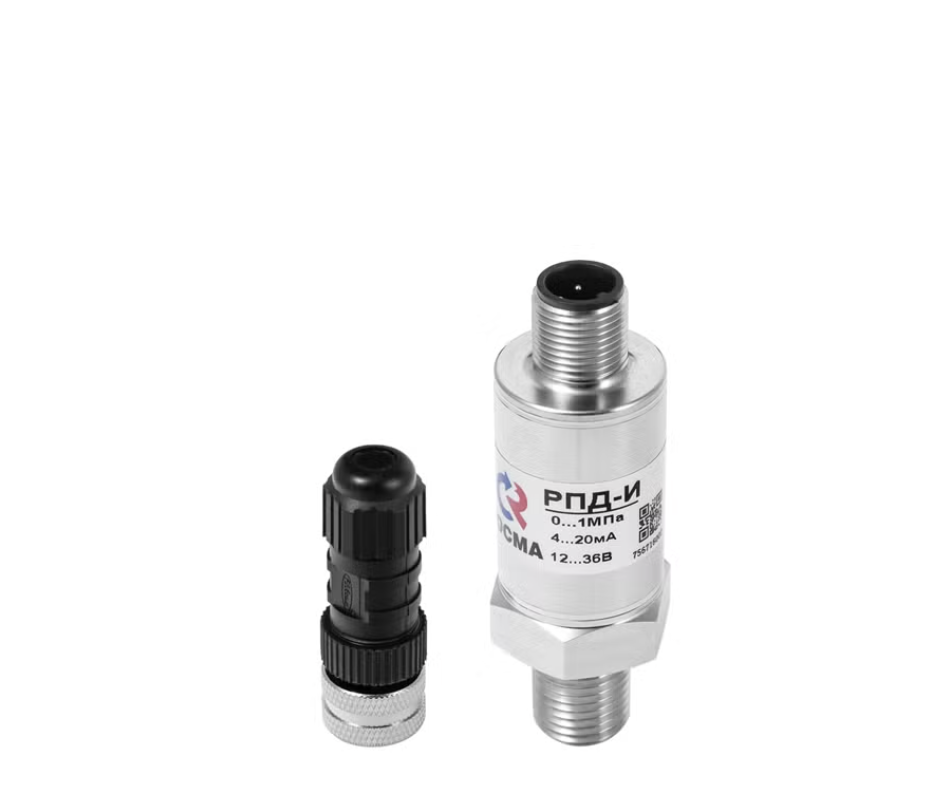

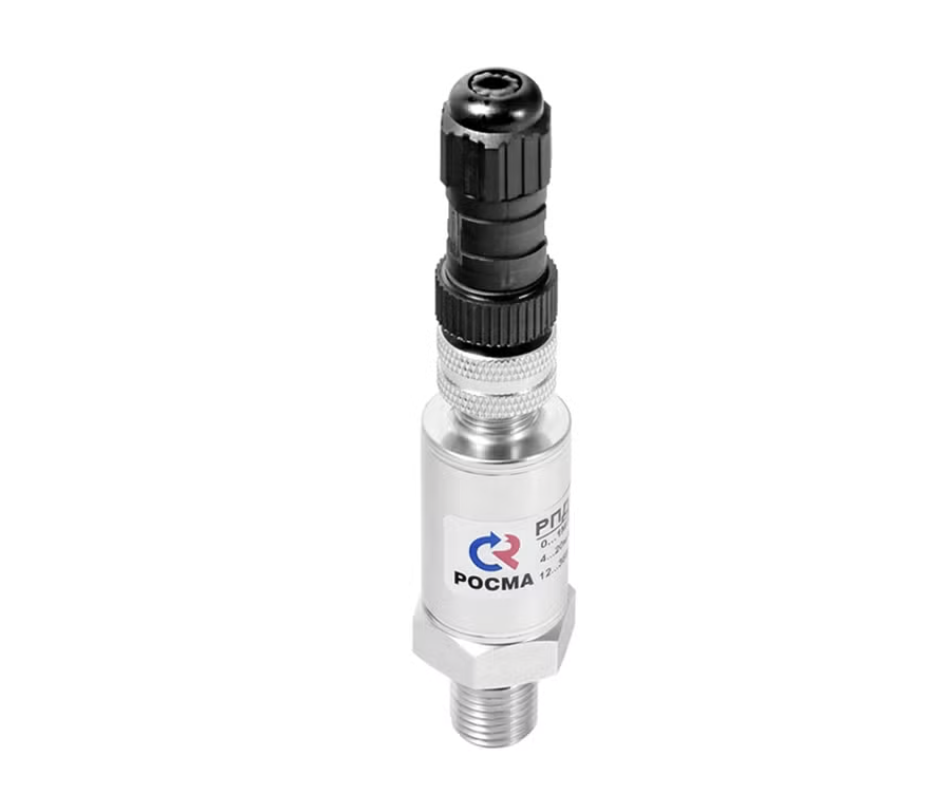

Датчики давления РПД-И (РПД-В, РПД-ИВ)
Тип РПД-И (РПД-В, РПД-ИВ). Датчики давления предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.

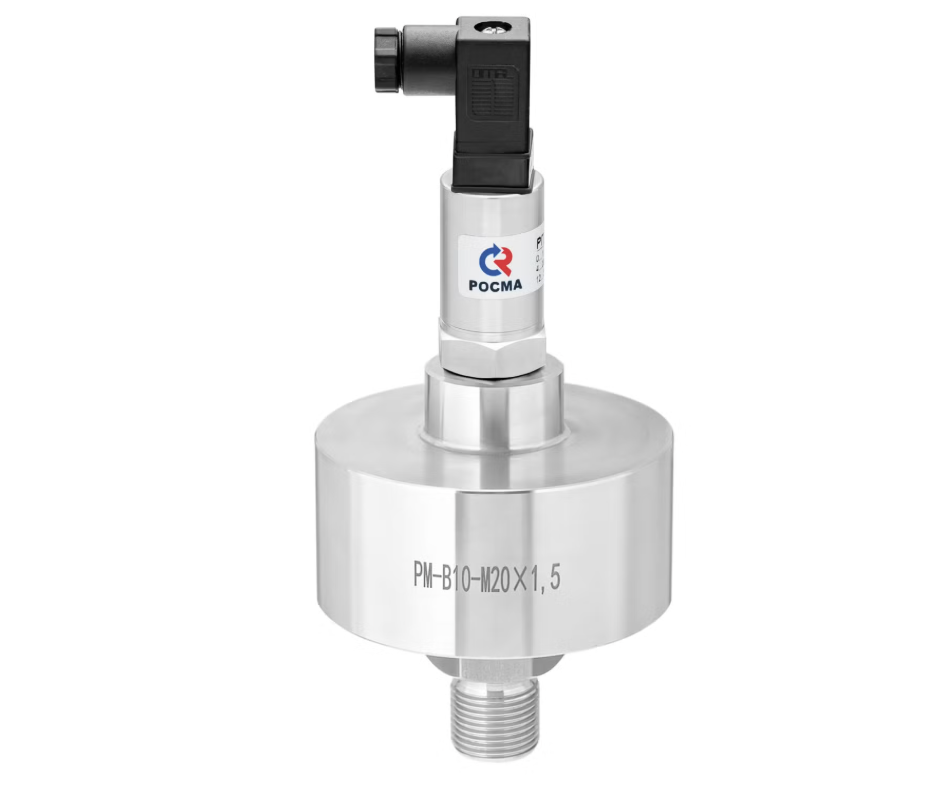

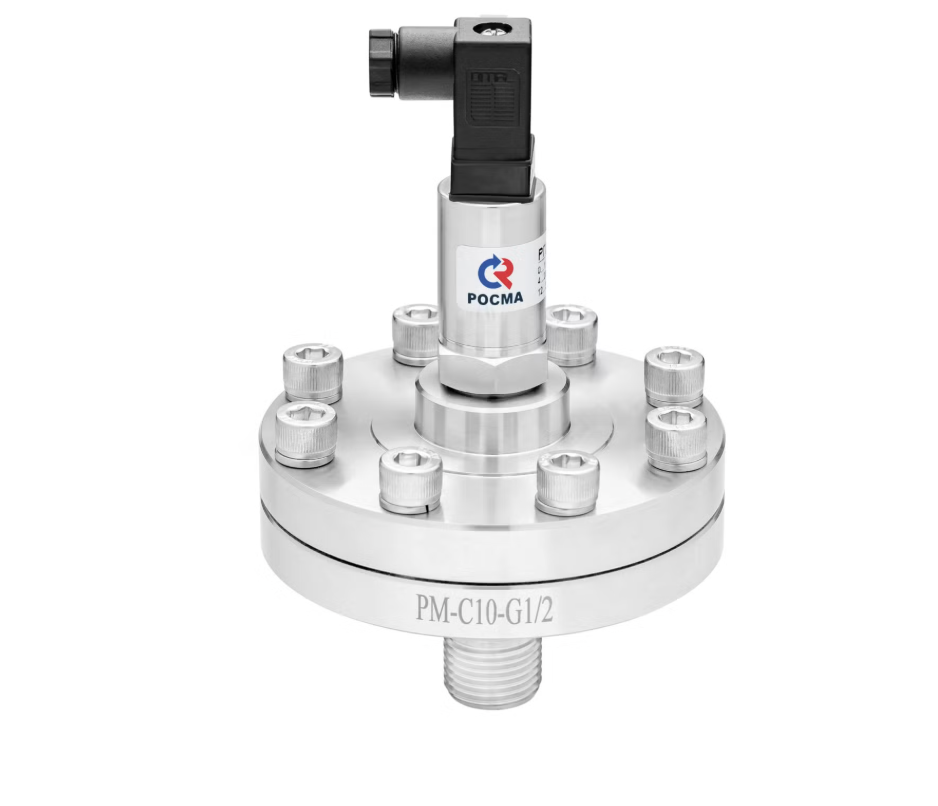

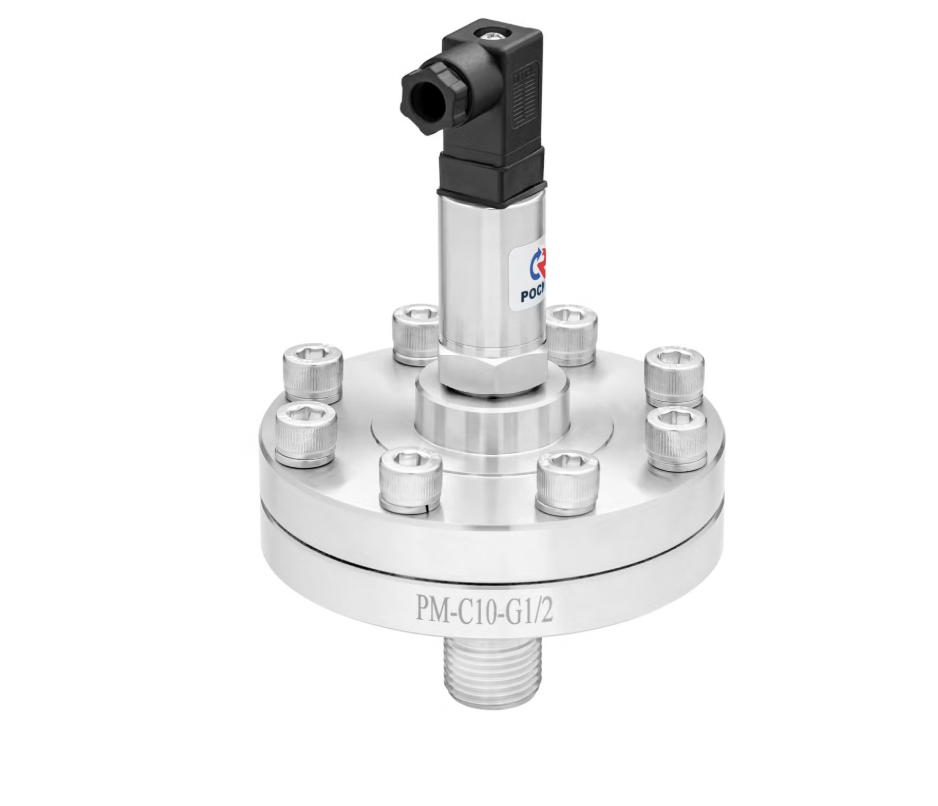

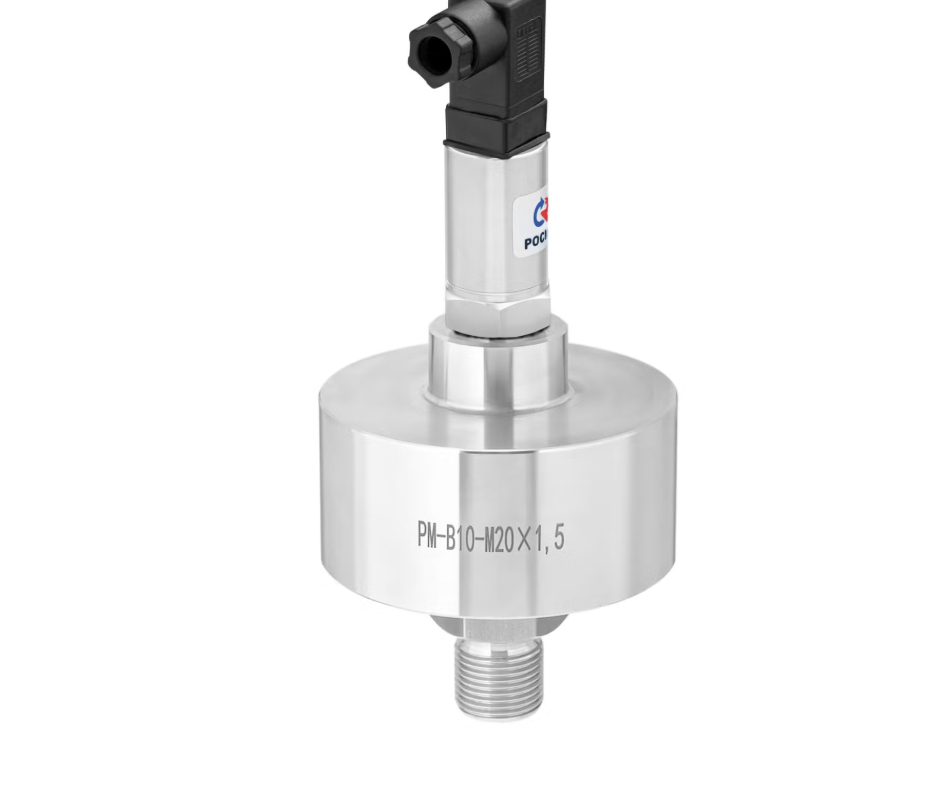

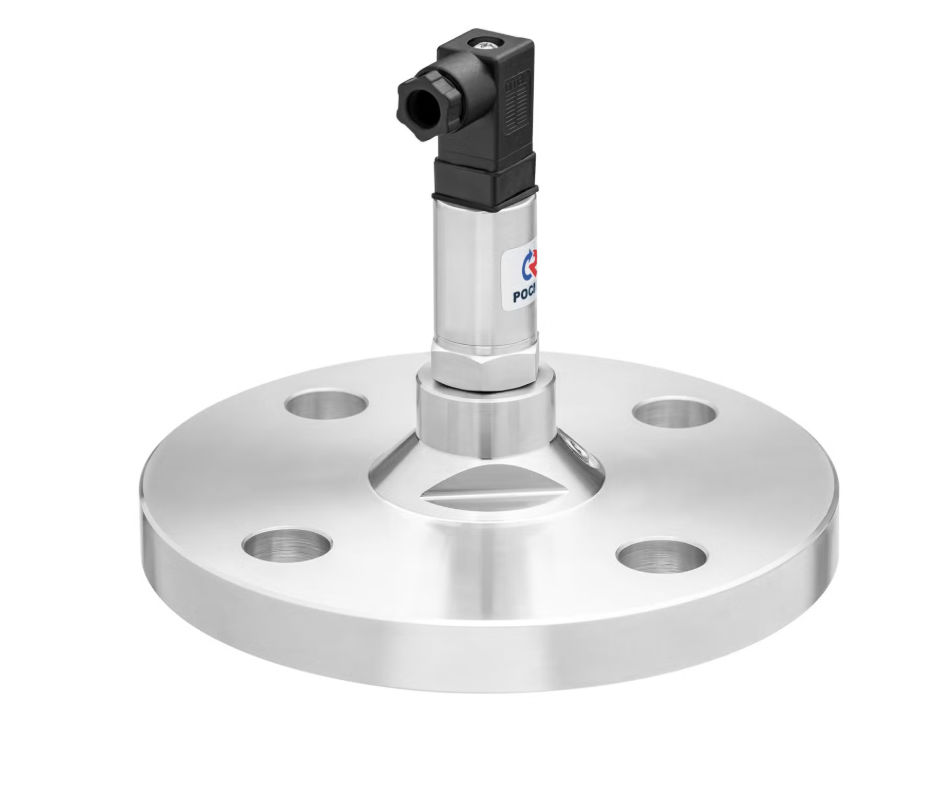

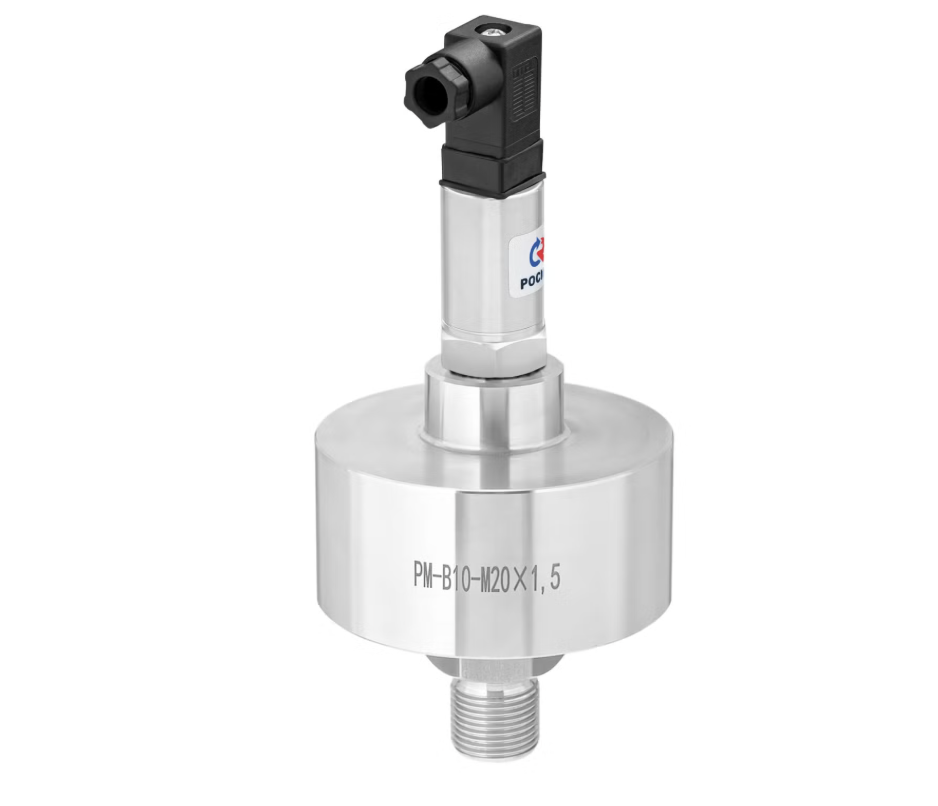

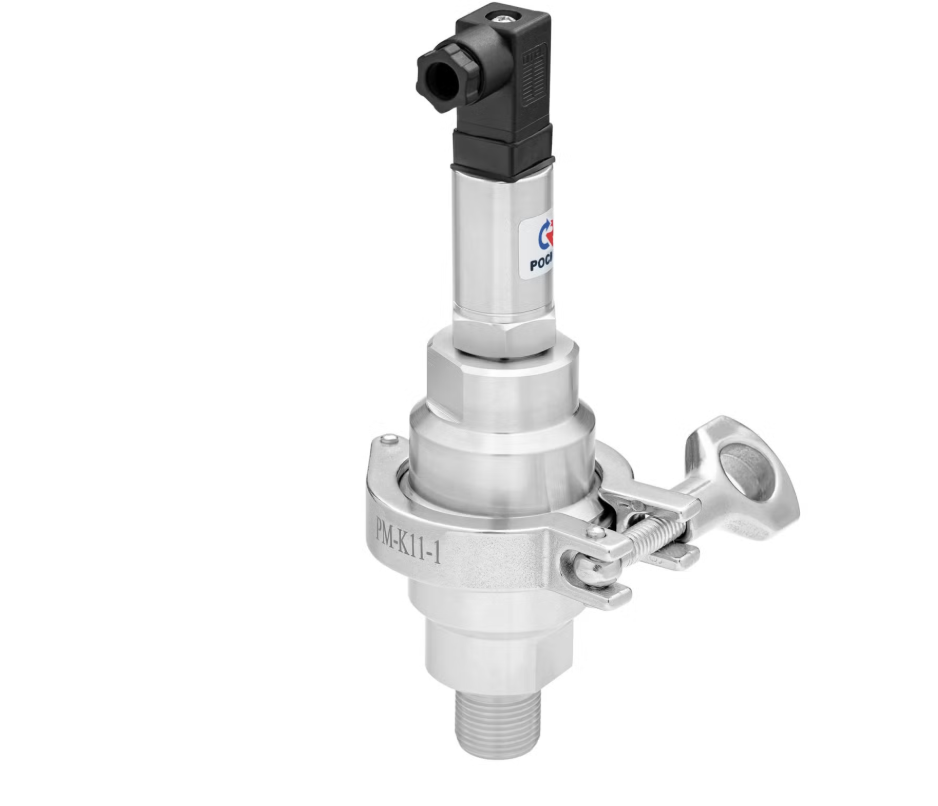

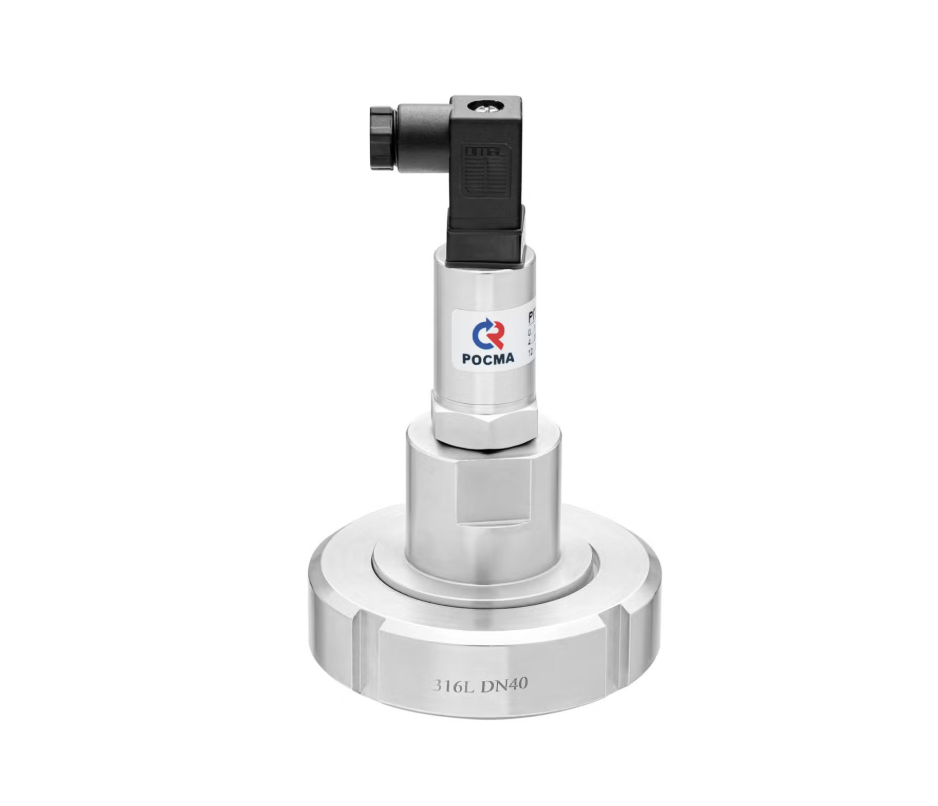

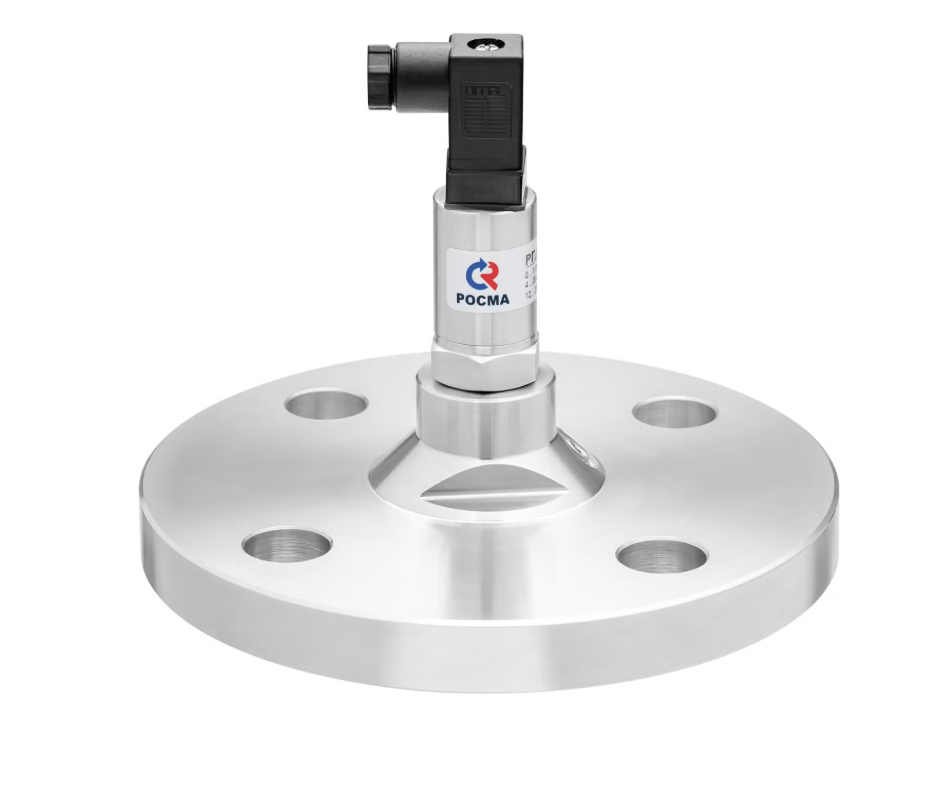

Измеряемые среды для датчиков давления (преобразователей) — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали. При использовании прибора для измерений в агрессивной, вязкой или абразивной среде необходимо защитить чувствительный элемент РПД, установив датчик в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, городского хозяйства, включая системы водоснабжения, вентиляции и теплоснабжения.
Класс точности
0,25* / 0,5 / 1,0
* — для диапазонов от 0,1 МПа
Диапазон измерений давлений
| Тип | Единицы измерения | Диапазон |
| РПД-И | кПа | 0…10 / 16 / 25 / 40 / 60 |
| Мпа | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | |
| РПД-В | Мпа | −0,1…0 |
| РПД-ИВ | МПа | −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Предельное давление перегрузки
200% от ВПИ, кроме РПД-И 0…100 МПа
Диапазон рабочих температур, °C
Окружающая среда: −40…+100
Измеряемая среда: −40…+100
Выходной сигнал, мА
4…20
Напряжение питания, В
12…36
Потребляемая мощность, Вт
Не более 1
Время отклика, мс
≤5
Корпус и штуцер
IP65, нержавеющая сталь 08Х17Н13М2
Электрическое присоединение
Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом
Резьба присоединения
G¼, G½ или М20×1,5
Межповерочный интервал
5 лет
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Техническая документация
НСРП. 421262.001ТУ
ГОСТ 22520-85
