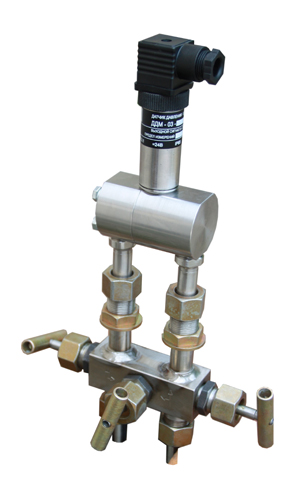

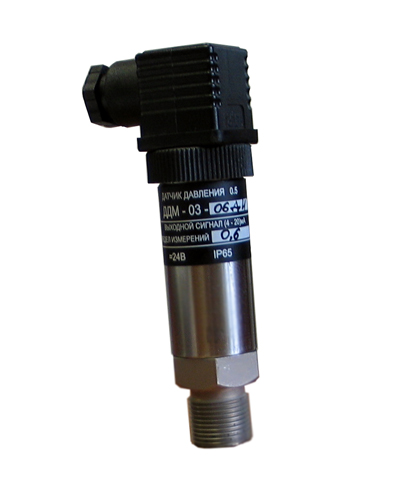

Датчики давления микропроцессорные ДДМ-03
Для преобразования избыточного давления (ДИ), разрежения (ДВ) и разности давлений (ДД) воздуха, нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА.
Рабочая среда — воздух, нейтральные газы, вода, масло.
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Назначение
Датчик может быть использован для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях. Датчик имеет исполнение общепромышленное и взрывозащищенное. Датчики исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид взрывозащиты «ia» — искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х».
Технические характеристики преобразователя давления ДДМ-03
| Предельные значения выходного сигнала постоянного тока, мА | 4 – 20 |
| Напряжение питания датчика, постоянный ток, В | = 24±6 |
| Нагрузочное сопротивление датчика должно быть в пределах: | от 1 до 500 |
| Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала, не более | ±0,5 |
| Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более | ±0,45 |
| Потребляемая датчиком мощность, Вт не более | 0,6 |
| Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69 | |
| ДДМ-03-ДИ (ДВ, ДИВ) | от — 40°С до 80°С |
| ДДМ-03-ДД | от 0°С до 80°С |
| Температура рабочей среды | от — 40°С до 85°С |
| Степень защиты по ГОСТ 14254-80 | IP54 |
| Наработка на отказ, час | 200000 |

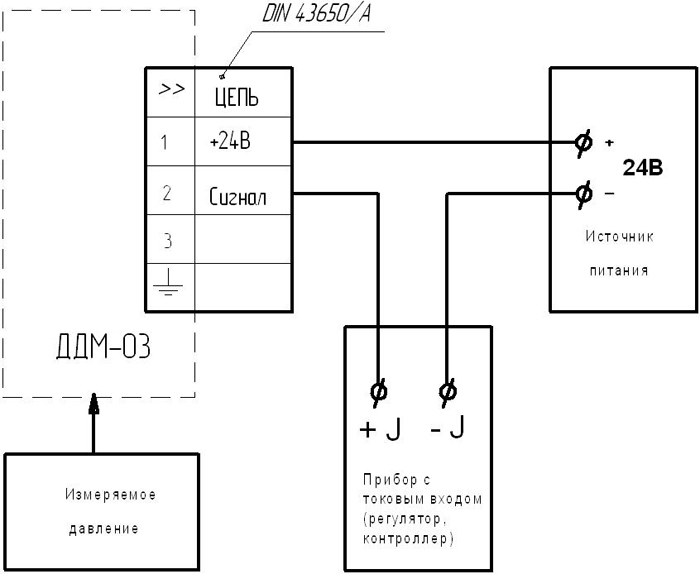

Схема внешних подключений

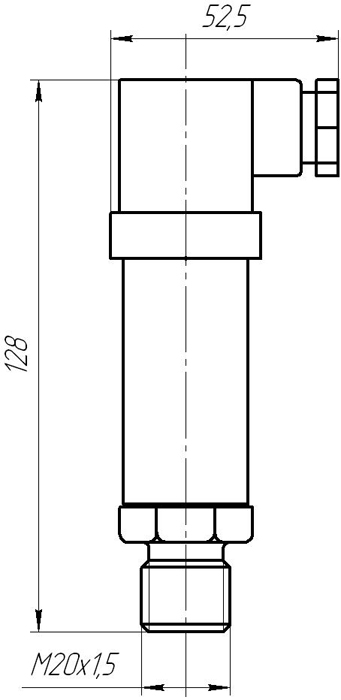

Габаритные и установочные размеры
 |
 |
| ДДМ-03-ДД | ДДМ-03-ДИ, ДВ, ДИВ |
