Датчик температуры ТХАВ/ТХКВ-2388-01, 01С Термопара
Цена: по запросу
ТУ 4211-018-39375199-00
Область применения
Погружные термопреобразователи общего назначения.
Конструктивные особенности

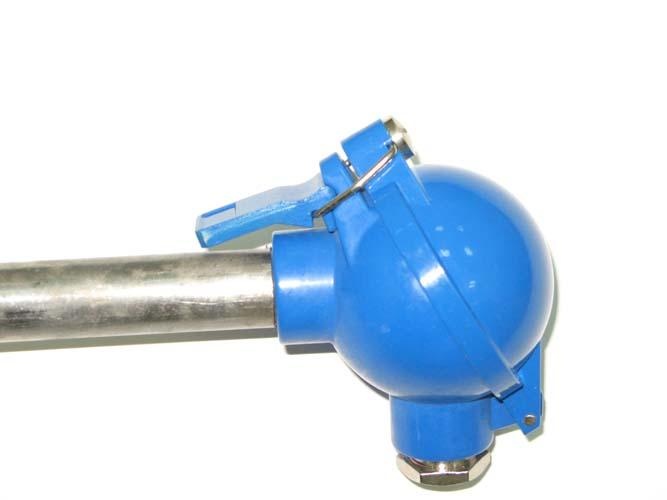

- ТХАв/ТХКв-2388-01: защитная арматура без штуцера, материал клеммной головки – алюминиевый сплав;
- ТХАв/ТХКв-2388-01С: то же, что и ТХАв/ТХКв-2388-01, но для снижения стоимости половина монтажной длины (от рабочего конца до середины) выполняется из жаростойкой стали, а остальная часть – из стали 12Х18Н10Т. По желанию заказчика соотношение длин может быть другим и при заказе указывается в явном виде.
Диапазоны измерения
|
Тип термопары |
Материал защитной арматуры |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
К |
С10 |
от -40 до 800 |
600 |
|
С13 |
от -40 до 900 |
700 |
|
|
Т00, Т18 |
от -40 до 1000 |
800 |
|
|
Т45, Т78 |
от -40 до 1200 |
900 |
|
|
L |
С10, С13 |
от -40 до 600 |
450 |
Технические характеристики
|
Модификация |
Количество чувствительных элементов и вид рабочего спая |

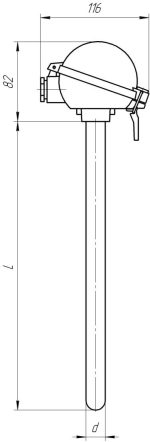

Диаметр защитной арматуры, d, мм |
Показатель тепловой инерции, с, не более |
Длина монтажной части, L, мм |
|
ТХАв/ТХКв-2388-01, ТХАв/ТХКв-2388-01С |
1И, 2И |
16 |
50 |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600 |
|
20 |
60 |
400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
|
Пример обозначения при заказе |
||||||||||
| ТХАв-2388-01 |
– |
500 |
– |
2 |
– |
1 |
– |
1 |
– |
Т18 |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
- Тип и модификация термопреобразователя
- Длина монтажной части, L
- Класс допуска, 1 или 2
- Изоляция рабочего спая: «1» — изолированный
- Количество рабочих спаев: 1 или 2.
- Материал защитной арматуры
Примечание: по умолчанию диаметр защитной арматуры d=20 мм. При заказе с d=16 мм, диаметр указывать в явном виде.
