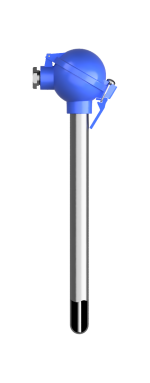

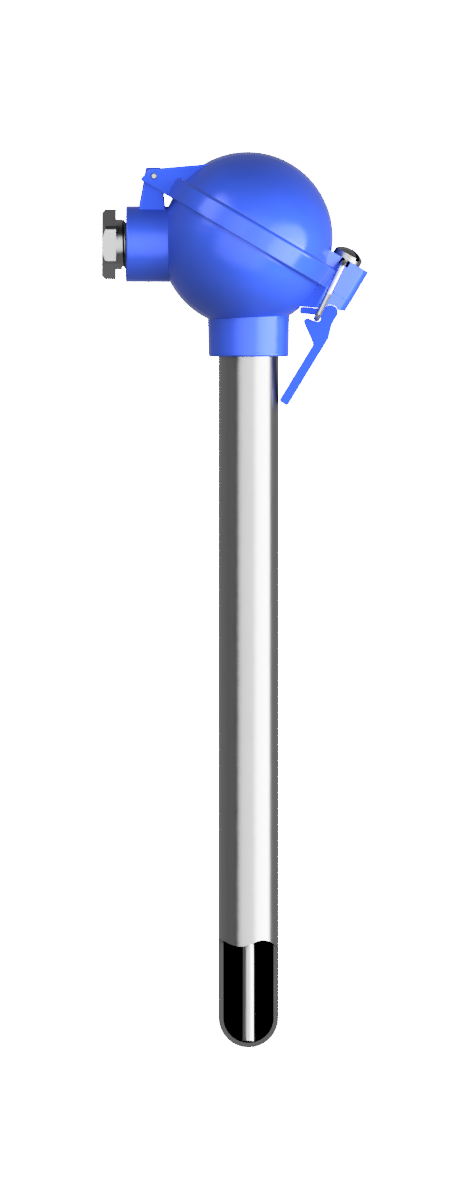

Датчик температуры ТХА-К/ТХК-К/ТЖК/ТНН.204, .204С Термопара
Цена: по запросу
ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07
Область применения
Погружные термопреобразователи общего назначения.
Конструктивные особенности
- ТХА-К/ТХК-К/ТЖК/ТНН.204: защитная арматура без штуцера, материал клеммной головки – алюминиевый сплав.
- ТХА-К/ТХК-К/ТЖК/ТНН.204С: то же, что и ТХА-К/ТХК-К/ТЖК/ТНН.204, но для снижения стоимости половина монтажной длины (от рабочего конца до середины) выполняется из жаростойкой стали, а остальная часть – из стали 12Х18Н10Т. По желанию заказчика соотношение длин может быть другим и при заказе указывается в явном виде.
Диапазоны измерения
|
Тип термопары |
Материал защитной арматуры |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
|
К |
С10 |
от -40 до 800 |
600 |
|
С13 |
от -40 до 900 |
700 |
|
|
Т00, Т18 |
от -40 до 1000 |
800 |
|
|
Т45, Т310 |
от -40 до 1100 |
900 |
|
|
L |
С10, С13 |
от -40 до 600 |
450 |
|
J |
С10, С13 |
от -40 до 650 |
550 |
|
N |
С10 |
от -40 до 800 |
600 |
|
С13 |
от -40 до 900 |
700 |
|
|
Т310 |
от -40 до 1100 |
1000 |
|
|
Т45 |
от -40 до 1250 |
1100 |
Технические характеристики
|
Модификация |
Количество рабочих спаев |

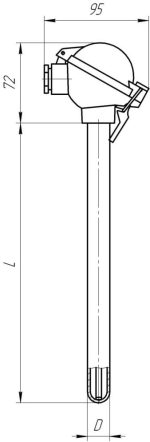

Диаметр защитной арматуры, D, мм |
Показатель тепловой инерции, с, не более |
Длина монтажной части, L, мм |
|
|
с изол. спаем |
с неизол. спаем |
||||
|
ТХА-К.204 (204С) ТХК-К.204 (204С) ТЖК.204 (204С) ТНН.204 (204С) |
1 или 2 |
16 |
40 |
25 |
320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
|
20 |
50 |
30 |
|||
|
Пример обозначения при заказе |
||||||||||
| ТХА-К.204 |
– |
1 |
– |
1 |
– |
1 |
– |
Т00/20 |
– |
500 |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
- Тип и модификация термопреобразователя
- Класс допуска, 1 или 2
- Изоляция рабочего спая: «1» — изолированный, «2» — неизолированный
- Количество рабочих спаев: 1 или 2.
- Материал защитной арматуры / Наружный диаметр арматуры, D
- Монтажная длина, L
