Датчик температуры ТХА-К/ТХК-К/ТЖК/ТНН.101, -1011 Термопара
Цена: по запросу
ТУ 4211-022-39375199-02, ТУ 4211-030-39375199-07
Область применения
Бескорпусные термопреобразователи общего назначения.

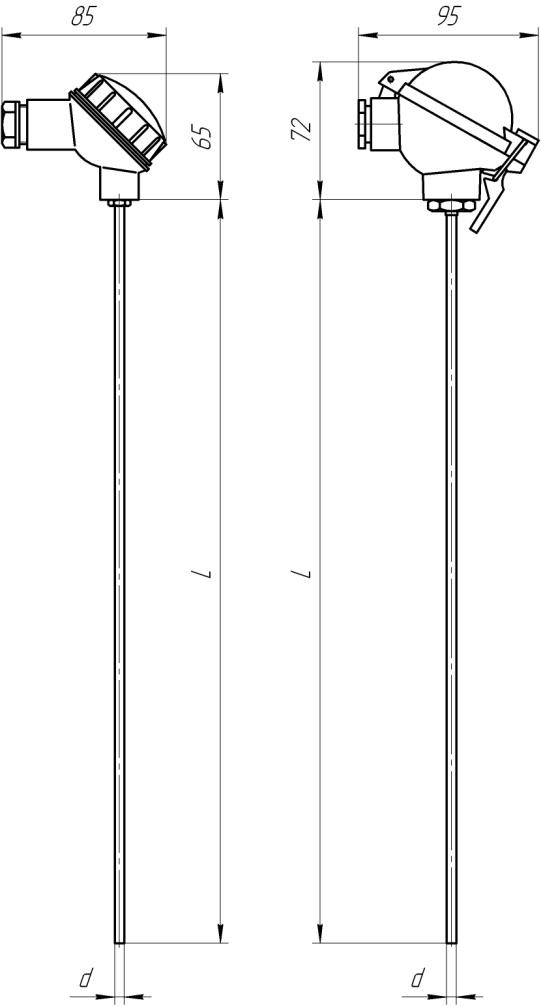

Конструктивные особенности
- ТХА-К/ТХК-К/ТЖК/ТНН.101: материал клеммной головки – фенопласт. Возможна комплектация передвижными штуцерами.
- ТХА-К/ТХК-К/ТЖК/ТНН.1011: то же, что и ТХА-К/ТХК-К/ТЖК/ТНН.101, но головка из алюминиевого сплава.
Диапазоны измерения
Тип термопары |
Материал защитной оболочки |
Диаметр кабеля, d, мм |
Диапазон рабочих температур, °С |
Номинальная температура применения, °С |
К |
С321, С10 |
3; 4; 4,5; 5; 6; 7,2 |
от -40 до 800 |
600 |
С316 |
3; 4,5; 6 |
от -40 до 900 |
700 |
|
Т310, Т600, Т78 |
3 |
от -40 до 1000 |
800 |
|
4,5; 6; 7,2 |
от -40 до 1100 |
900 |
||
L |
С10 |
3; 4; 4,6; 5; 6 |
от -40 до 600 |
450 |
J |
С321, С316 |
3 |
от -40 до 550 |
450 |
4,5 |
от -40 до 650 |
550 |
||
6 |
от -40 до 750 |
650 |
||
N |
С321 |
3; 4,5; 6; 7,2 |
от -40 до 800 |
600 |
С316 |
3; 4,5; 6 |
от -40 до 900 |
700 |
|
Т310, Т600, Т78 |
3 |
от -40 до 1000 |
900 |
|
4,5; 6; 7,2 |
от -40 до 1100 |
1000 |
Технические характеристики
Модификация |
Коли-чество рабочих спаев |
Наружный диаметр, d, мм |
Показатель тепловой инерции, с, не более |
Длина монтажной части, L, мм |
|
с изол. спаем |
с неизол. спаем |
||||
ТХА-К.101 (1011) ТХК-К.101 (1011) ТЖК.101 (1011) ТНН.101 (1011) |
1 |
3 |
2 |
1,5 |
320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 5600, 6300, 9000, 10000, 12500, 14000, 16000, 20000 |
4 или 4,5 |
3 |
2 |
|||
5 |
4 |
3 |
|||
6 |
8 |
6 |
|||
2 |
4,5 или 4,6 |
3 |
2 |
||
7,2 |
6 |
4 |
Пример обозначения при заказе |
||||||||||||
ТХК-К.101 |
– |
2 |
– |
1 |
– |
1 |
– |
С10 |
– |
4 |
– |
500 |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
- Тип и модификация термопреобразователя
- Класс допуска, 1 или 2
- Изоляция рабочего спая: «1» — изолированный, «2» — неизолированный
- Количество рабочих спаев: 1 или 2
- Материал защитной арматуры
- Наружный диаметр термопарного кабеля, d
- Монтажная длина, L
