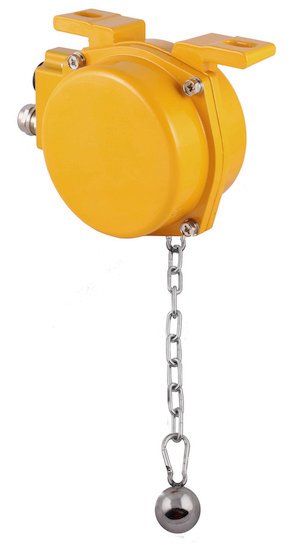

Датчик наличия перегруза на конвейерной ленте INNOLevel BHS-M

Принцип работы

При возникновении на конвейерной ленте перегруза, связанного с наличием избыточного количества материала, датчик выдает сигнал за светозвуковое оборудование для оповещения персонала либо на аварийное отключение конвейера, предотвращая тем самым повреждение элементов конвейера.

• Пыле- и влагонепроницаемый корпус, материал – алюминий, IP 67.
• Оповещение персонала либо отключение системы при отклонении чувствительного груза на угол 20±2°.
• Применение датчиков BHS-M обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденных элементов конвейера.
• Опционально коррозионностойкое исполнение из нержавеющей стали SUS304.

Характеристики

Применение

• Стандартные ленточные конвейеры
• Упаковочные линии
• Системы погрузки / разгрузки судов
• Транспортёры открытого типа

Датчик BHS-M является экономичным решением и обладает рядом преимуществ:

• Пыле- и влагонепроницаемый корпус, материал – алюминий,  IP 67
• Оповещение персонала либо тключение системы при отклонении чувствительного груза на угол 202°±
• Применение датчиков BHS-M обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденных элементов конвейера
• Опционально коррозионностойкое исполнение из нержавеющей стали SUS304

Принцип работы

Чувствительный груз подвешан на цепи, закрепленной на рычаге датчика. Цепь располагается вертикально под воздействием веса груза. При возникновении на конвейерной ленте избыточного уровня транспортируемого материала, груз входит во взаимодействие с поверхностью материала, цепь отклоняется под воздействием его движения конвейера, угол ее положения изменяется. При этом состояние датчика восстанавливается автоматически как только взаимодействие с материалом прекратится.

Датчик BHS-M снабжен одним микровыключателем, приводящимися в действие при отклонении чувствительного груза на угол более 20 градусов относительно нормального положения.

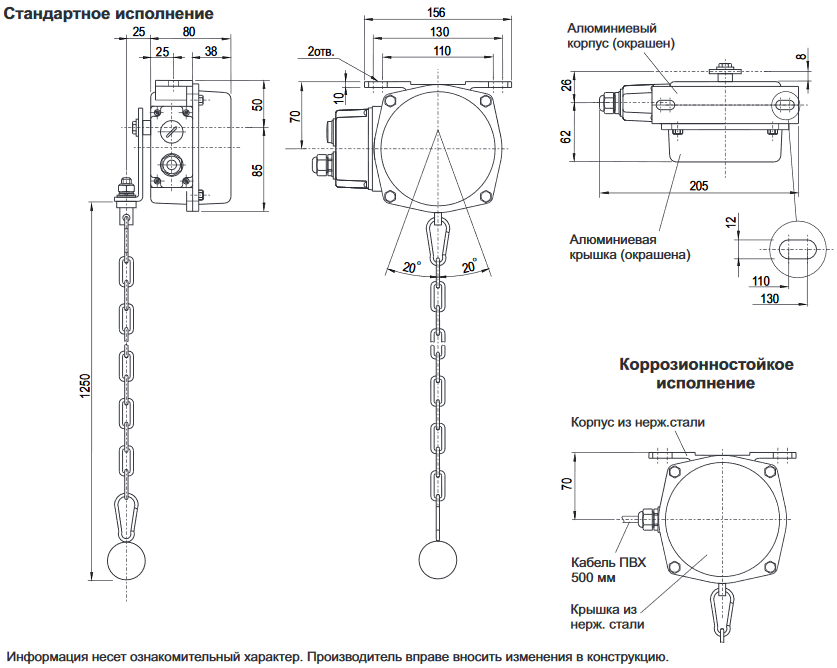

Размеры(мм)/Материалы

Электрические характеристики

Механические характеристики

Условия функционирования

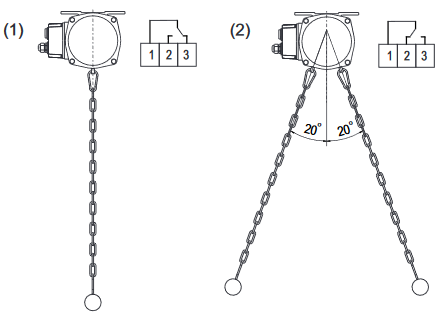

Выходной сигнал

1. В свободном состоянии цепь с чувствительным грузом располагается вертикально, замкнуты контакты 1 и 3 микровыключателя.

2. При отклонении чувствительного груза на угол  202° ±или больше (в любом из направлений), на микровыключателе размыкаются контакты 1 и 3 и замыкаются контакты 1 и 2.
Обратное переключение происходит когда угол наклона чувствительного груза становится меньше 20°.

Электрическое соединение

Клеммная колодка (стандартное исполнение)	Кабель (коррозионностойкое исполнение)

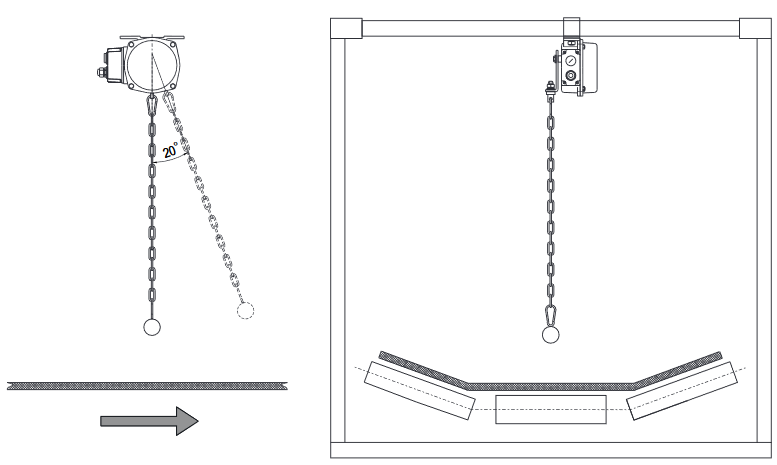

Монтаж

Обслуживание

Обязательно проводите регулярную очистку датчика.
