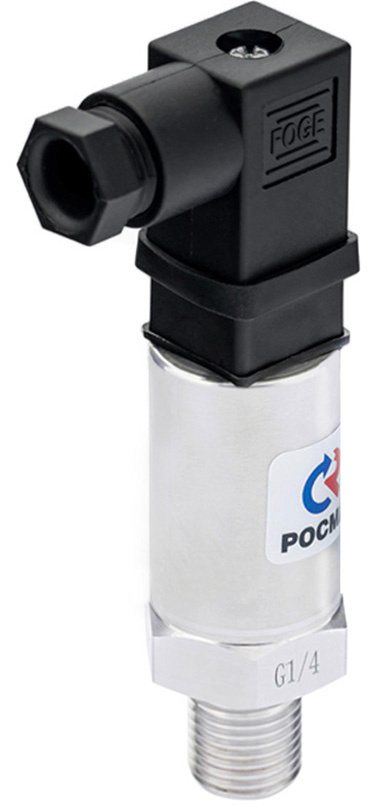

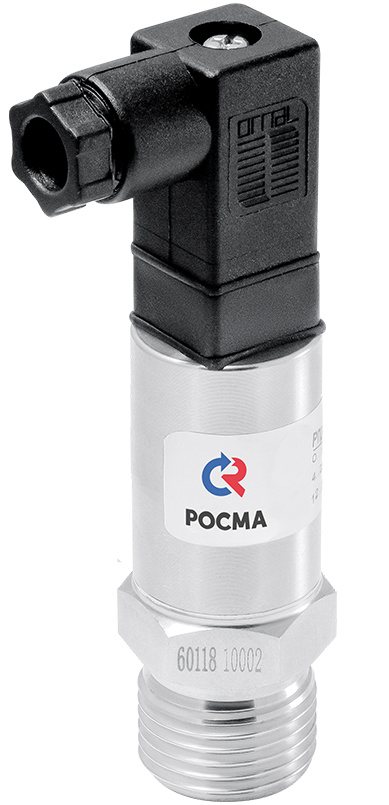

Датчик дав­ле­ния измеритель­ный РПД

Тип РПД-И (РПД-В, РПД-ИВ). Датчики давления предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Измеряемые среды — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали.

Область применения: системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.

Класс точности

0,5 / 1,0

Диапазон измерений давлений, МПа
РПД-И 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
РПД-В −0,1…0
РПД-ИВ −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Предельное давление перегрузки

200% от ВПИ, кроме РПД-И 0…100 МПа

Диапазон рабочих температур, °C

Окружающая среда: −40…+100
Измеряемая среда: −40…+100

Выходной сигнал, мА

4…20

Напряжение питания, В

12…36

Потребляемая мощность, Вт

Не более 1

Время отклика, мс

≤5

Корпус и штуцер

IP65, нержавеющая сталь 08Х17Н13М2

Электрическое присоединение

Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом

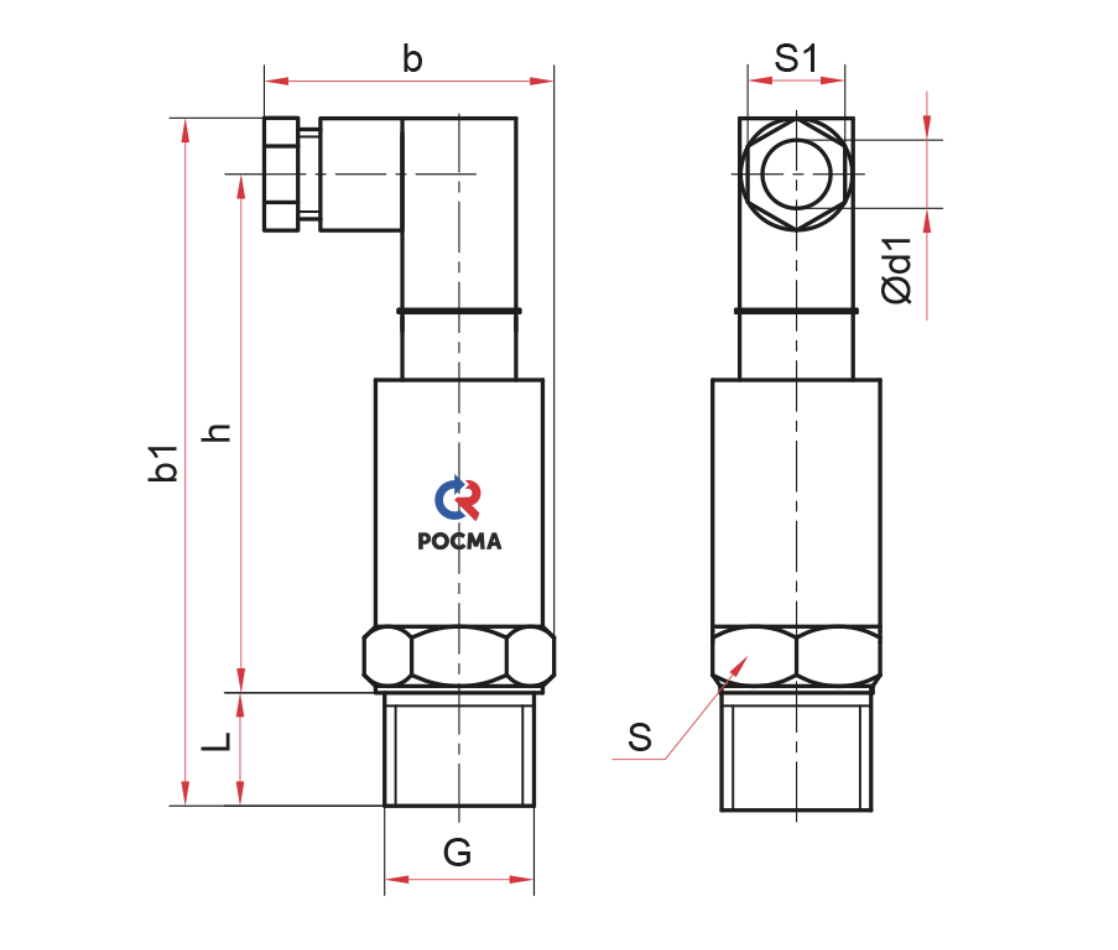

Основные размеры (мм), вес (кг)

Тип L b b1 h S S1 d1 G Вес
РПД 16 36 93 69 22 13 5 0,08
G½ или М20×1,5 0,11
Резьба присоединения
G¼, G½ или М20×1,5
Межповерочный интервал

5 лет

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;

климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

НСРП. 421262.001ТУ
ГОСТ 22520-85

Датчики давления РПД

Тип Класс точности Выходной сигнал Диапазон измерений давлений, МПа Резьба присоединения
РПД-И 1 4…20 мА 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 G¼, G½ или М20×1,5
0,5
РПД-В 0,5 −0,1…0
РПД-ИВ 0,5 −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Дополнительные опции

Наименование услуги Тип

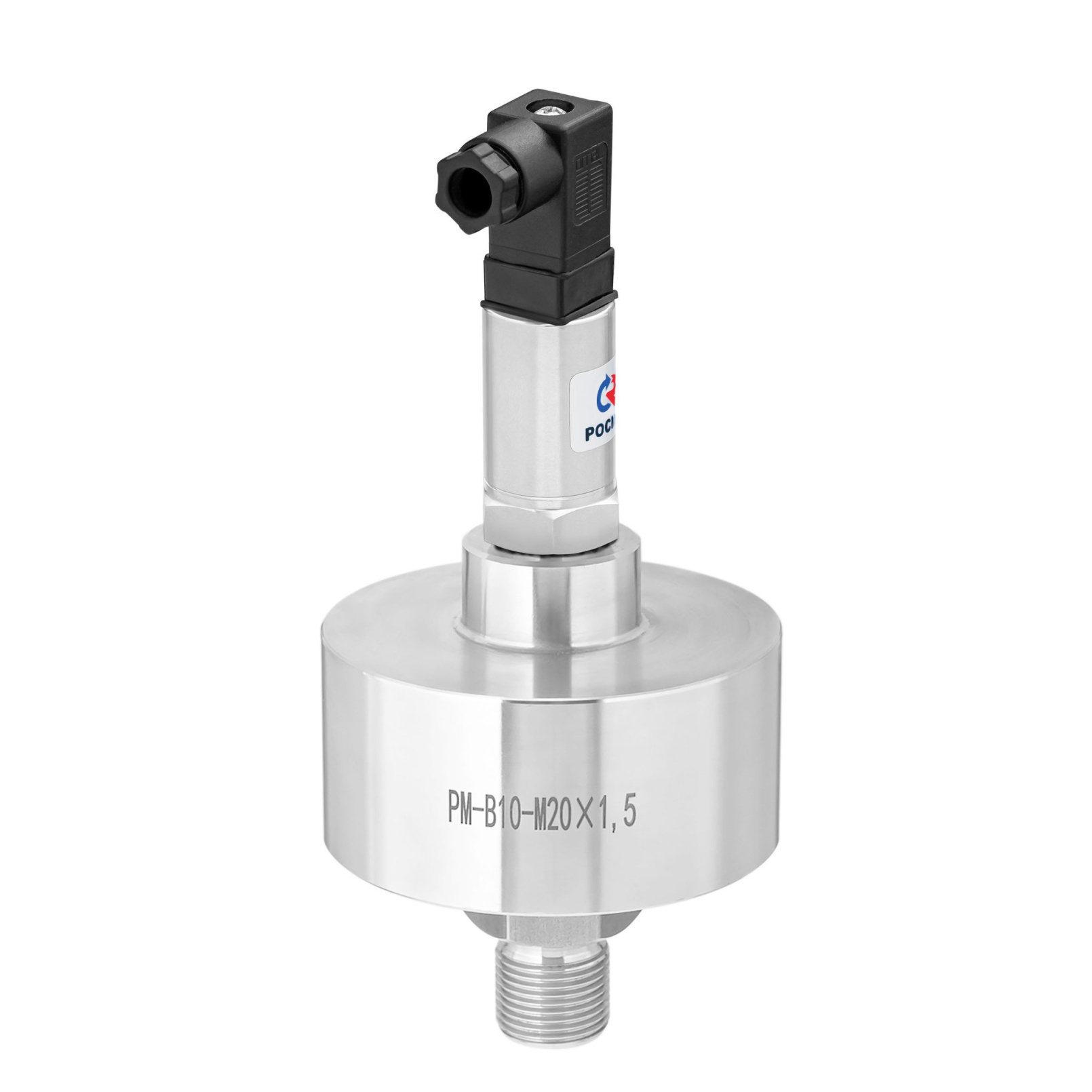

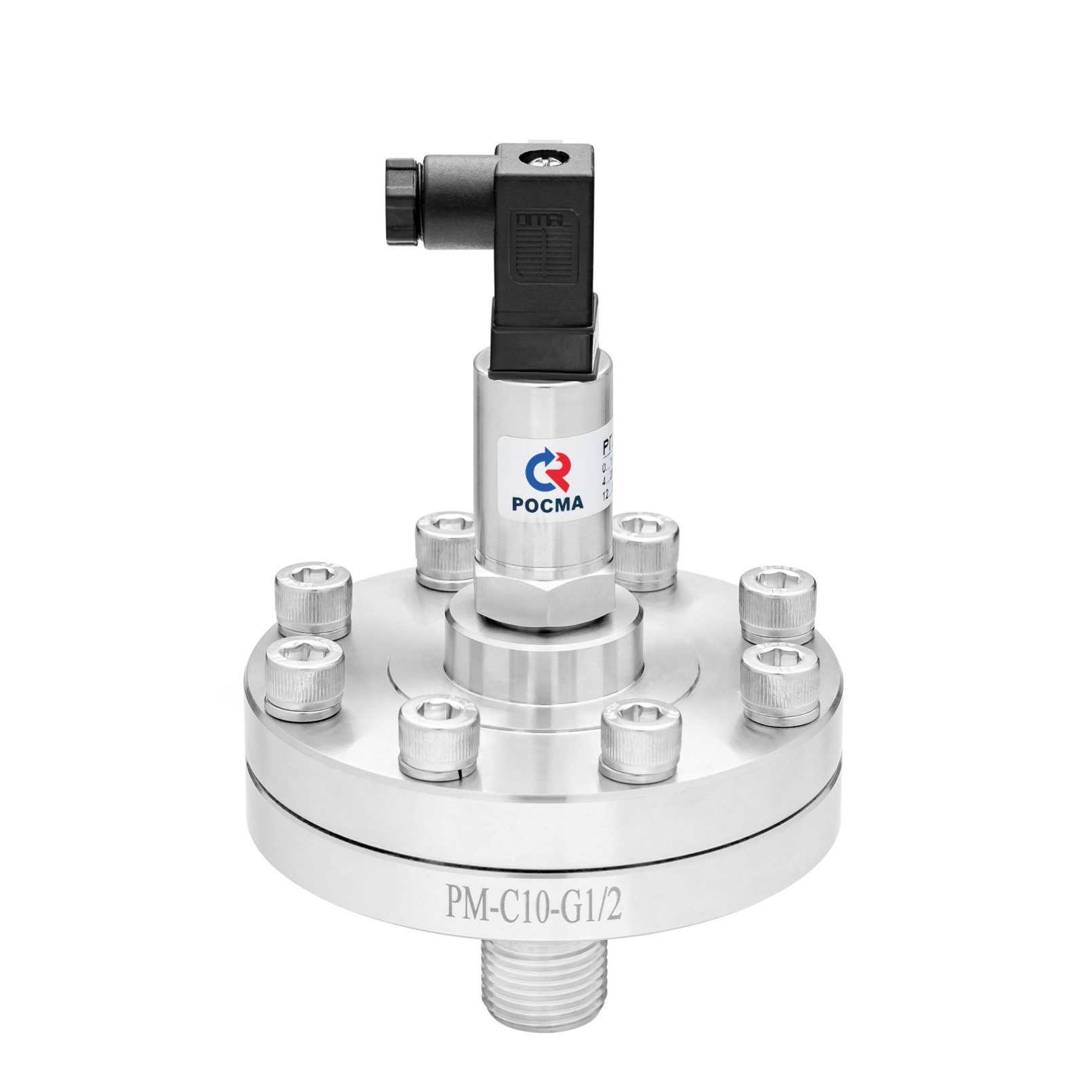

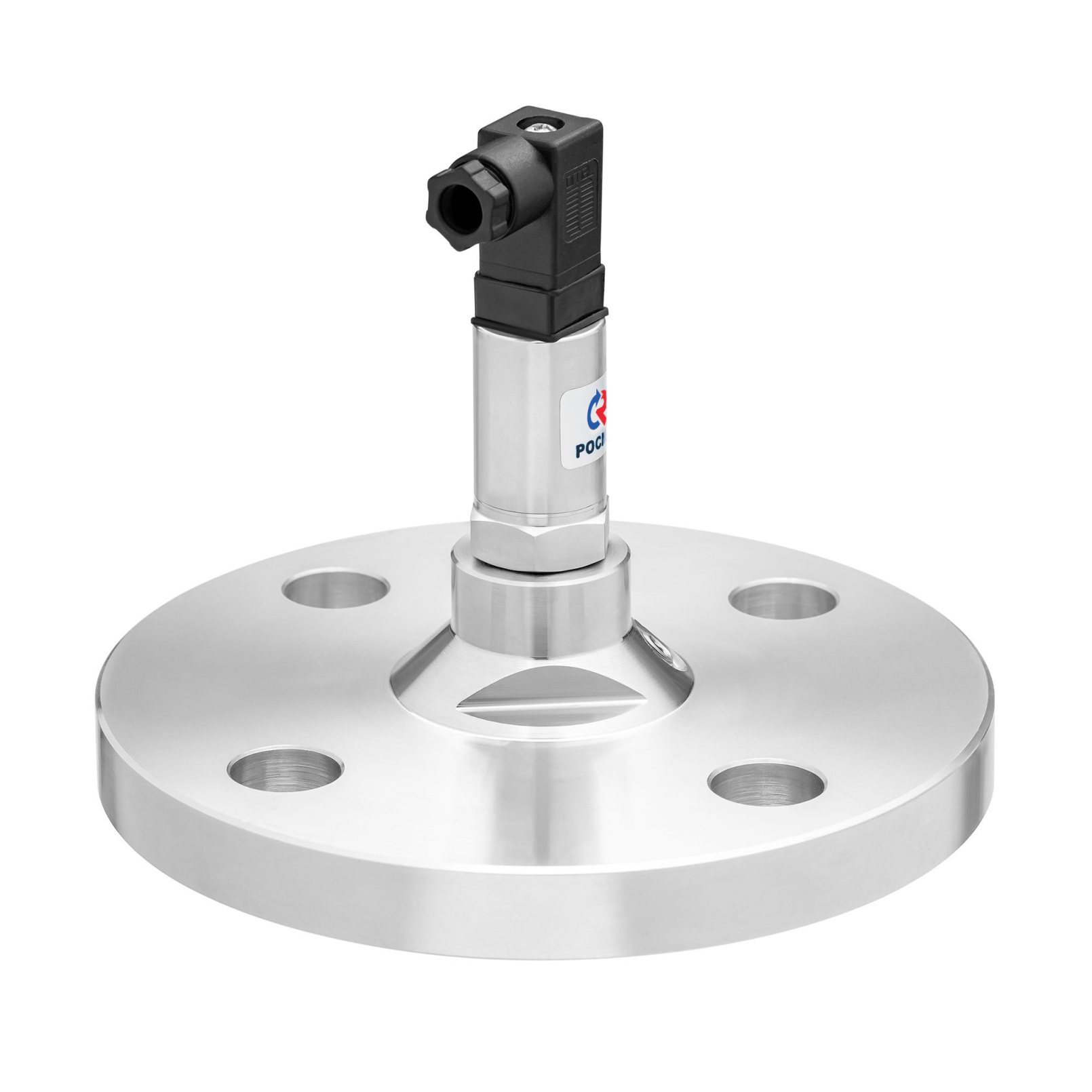

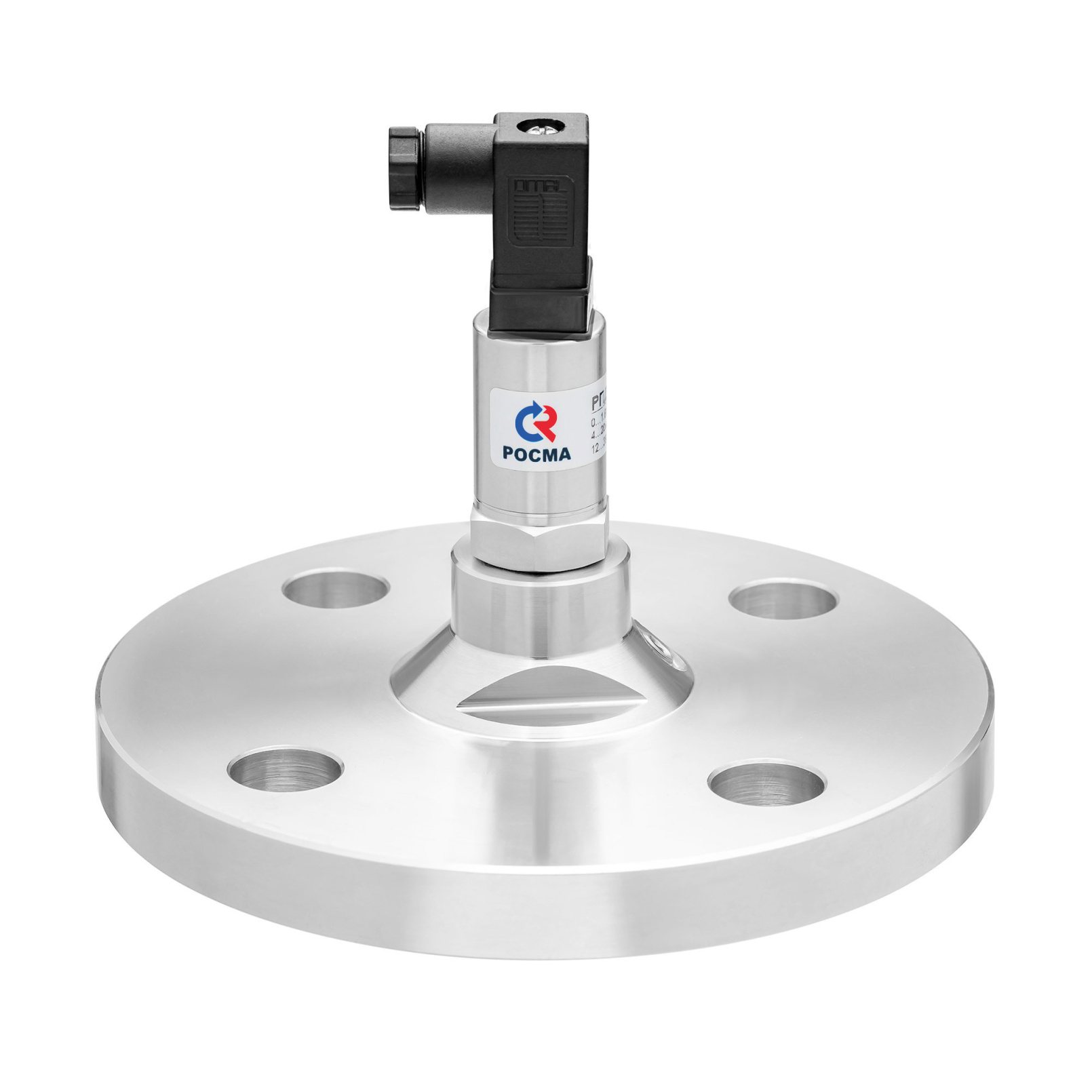

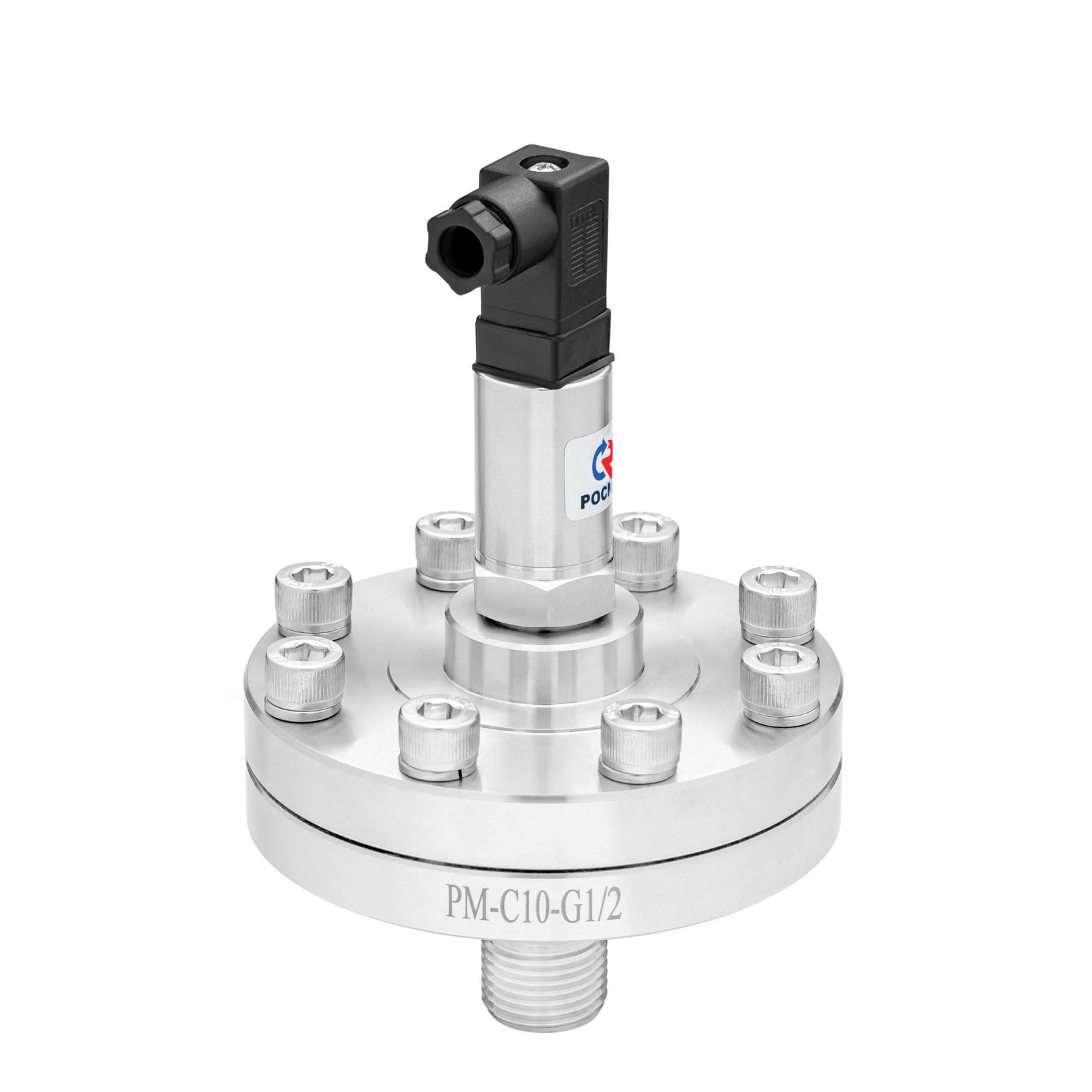

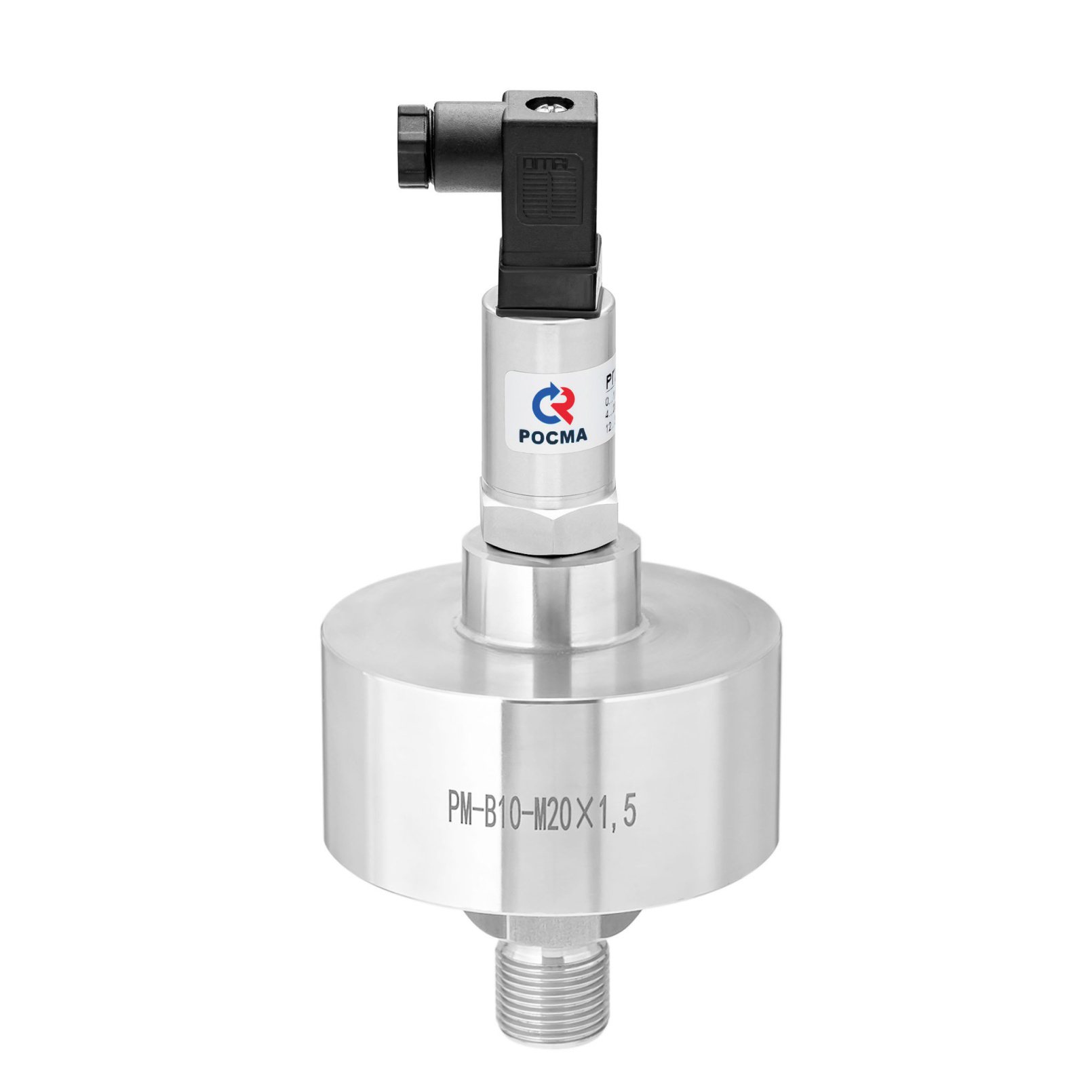

Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) РПД-И (диапазон показаний 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа)
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) и рукавом РПД-И (диапазон показаний 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 МПа)

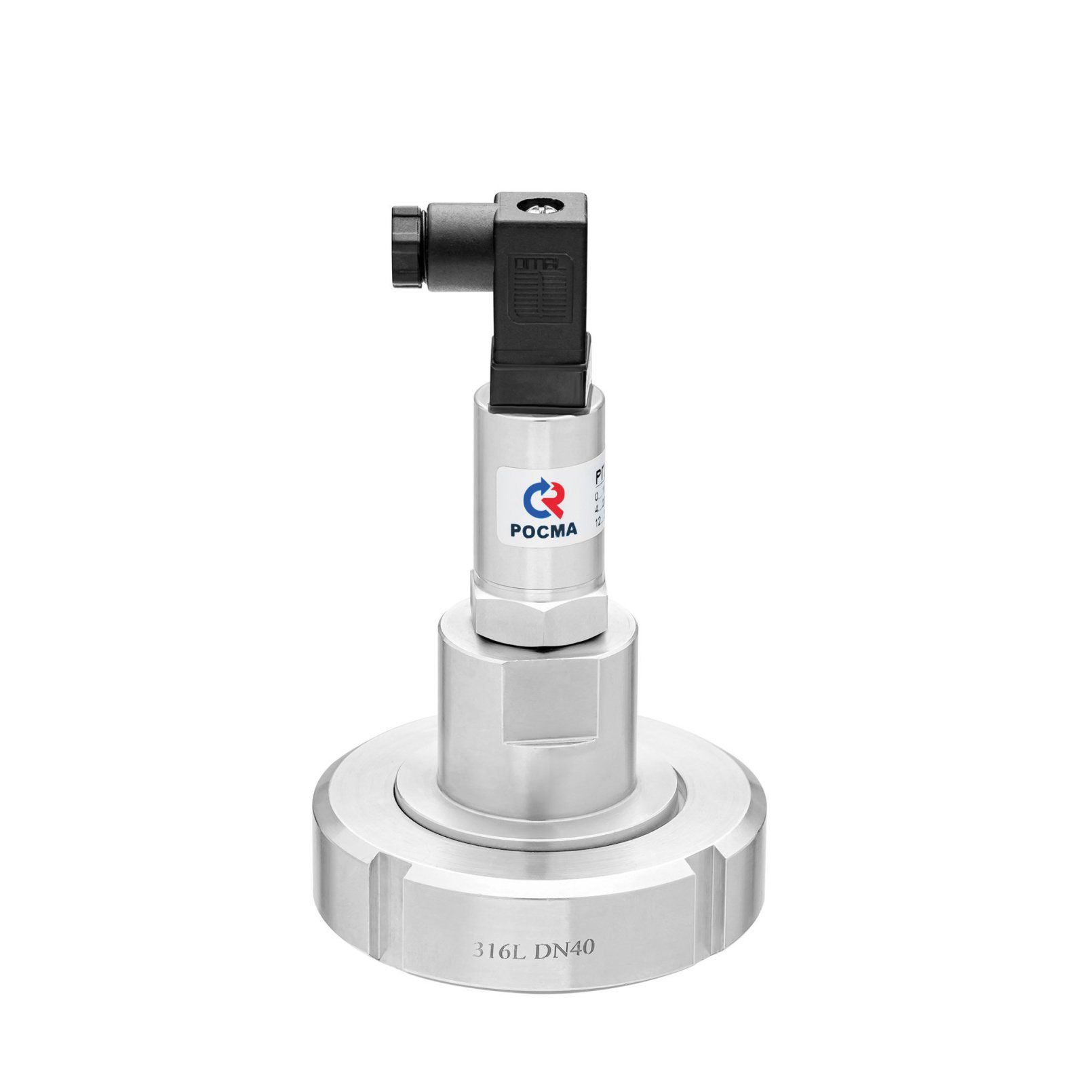

Объединение с разделителем (РМ-М31, РМ-К11) РПД-И (диапазон показаний 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)
Свидетельство о поверке к прибору РПД
Индивидуальный паспорт на прибор РПД
Первичная заводская поверка РПД
Периодическая поверка РПД
