БПУ, Бобышка для установки датчиков

Бобышка предназначена для установки датчиков ТД715, ТД716, ТД719, ТД725, ТД726, ТД729, ТД739, ТС713А, ТС716В, ТС719 ТС723А, ТС726В, ТС729 на термометрируемых объектах.

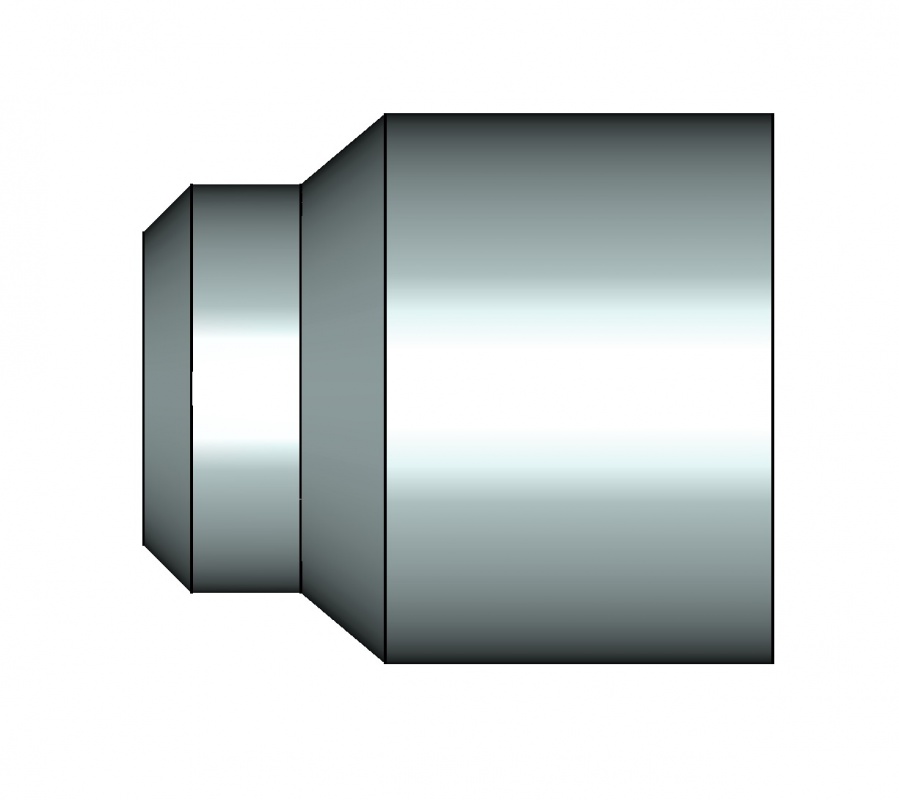

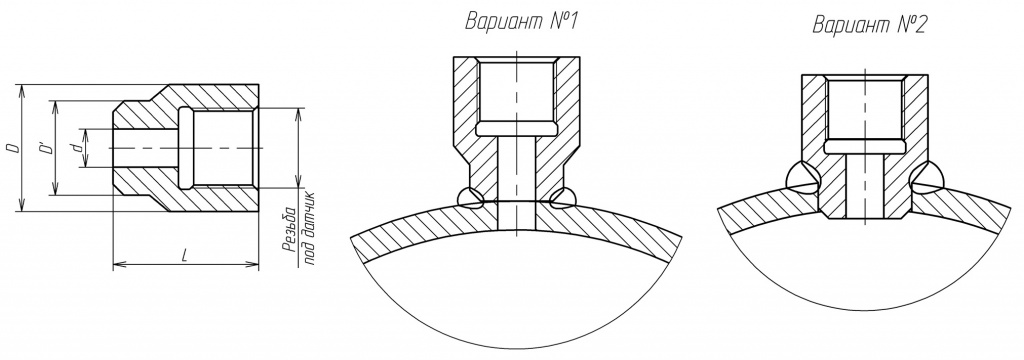

Для обеспечения герметичности системы между бобышкой и датчиком необходимо применять прокладки толщиной 3 мм, из фторопласта, графлекса или материала заданного проектом. Монтаж бобышки осуществляется заказчиком с применением сварки, варианты установки приведены на рисунке.

Пример для записи при заказе: БПУ-М16-d6-М01
— БПУ — бобышка прямая с уплотнением;
— M16 — резьба монтажная, для присоединения датчика, М16х1,5;
— d6 — диаметр устанавливаемого датчика;
— M01 — материал бобышки, 12Х18Н10Т.

Технические характеристики «БПУ»

• Материал бобышки: 12Х18Н10Т, Сталь 20
• Резьба монтажная: М16х1,5, М20х1,5, М22х1,5, G1/2 (по заказу)
• Диаметр термопары: 6 мм и 10 мм.

Модели прибора

• БПУ-М16-d6-М01
• БПУ-М16-d6-М03
• БПУ-М20-d6-М01
• БПУ-М20-d6-М03
• БПУ-М20-d10-М01
• БПУ-М20-d10-М03
• БПУ-М22-d10-М01
• БПУ-М22-d10-М03

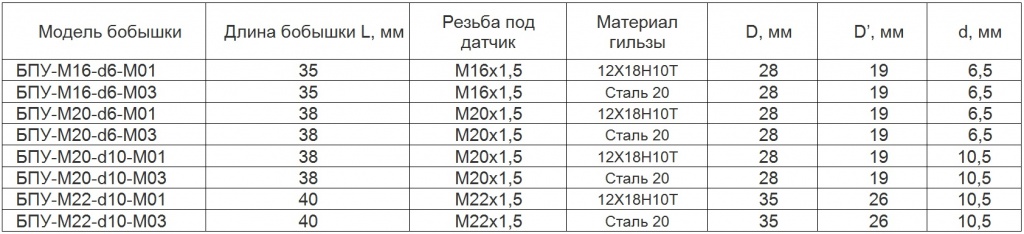

Возможные варианты исполнения приведены в таблице:
