AR-2W21 Соленоидный (электромагнитный) клапан, Ду12-Ду50
Клапан соленоидный (электромагнитный) нормально закрытый прямого действия с диафрагмой AR-2W21 предназначен для управления потоком рабочей среды в трубопроводе
ОСОБЕННОСТИ:
Cрабатывание при нулевом давлении
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения — клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Цена на электромагнитный клапан выгодно отличается от цены «брендовых» соленоидных электромагнитных клапанов.
Цена: по запросу
Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
- Температура рабочей среды: −10…120°С
- Рабочее давление: 0…1 МПа
- Диаметр условного прохода: 12…50 мм
- Материал корпуса: латунь, нержавеющая сталь
- Материал уплотнения: VITON, EPDM
- Присоединение: резьбовое G⅜»…G2″
Клапан соленоидный (электромагнитный) нормально закрытый прямого действия с диафрагмой AR-2W21 предназначен для управления потоком рабочей среды в трубопроводе
ОСОБЕННОСТИ:
Cрабатывание при нулевом давлении
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан 2w21 — это электромагнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения — клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт | |
| Материал | Корпуса | Латунь, нержавеющая сталь |
| Уплотнения | VITON, EPDM | |
| Температура рабочей среды | -10…+120С | |
| Рабочее давление | 0…1МПа | |
| Диаметр условного прохода | 12…50мм | |
| Присоединение | Резьбовое G3/8…G2 | |
| Катушка | Ду12-25мм | S51H, IP65 |
| Ду32-50мм | SD01H, IP65 | |
| Питание |
~220 В, =24 В — стандарт ~110 В, ~24 В, =110 В, =24 В, =12 В — под заказ |
|
| Мощность | S51H | 40 ВА (АС), 30 Вт (DC) |
| SD01H | 35 ВА (АС), 30 Вт (DC) | |
МОДИФИКАЦИИ
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка |
| AR-2W2112 GXV | 12 |
3,8 |
G3/8″ | 0 | 1 | S51H |
| AR-2W2115 GXV | 15 | 3,8 | G3/8″ | |||
| AR-2W2120 GXV | 20 | 8 | G3/4″ | |||
| AR-2W2125 GXV | 25 | 10 | G1″ | |||
| AR-2W2132 GXV | 32 | 20 | G1 1/4″ | SD01H | ||
| AR-2W2140 GXV | 40 | 25 | G1 1/2″ | |||
| AR-2W2150 GXV | 50 | 41 | G2″ |
где Х — материал корпуса: B — латунь, S — нерж. сталь

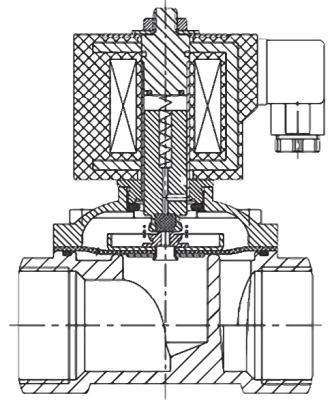

Габаритные размеры для AR-2W21,12…25 мм
| Размер, мм | AR-2W2112 | AR-2W2115 | AR-2W2120 | AR-2W2125 | ||||
| Материал корпуса | Латунь | Сталь | Латунь | Сталь | Латунь | Сталь | Латунь | Сталь |
| A | 100 | 106 | 100 | 106 | 107 | 112 | 117 | 121 |
| B | 57 | 57 | 57 | 57 | 58 | 55 | 77 | 72 |
| C | 67 | 69 | 67 | 69 | 69 | 72 | 95 | 98 |
| D | 13 | 14 | 13 | 14 | 16 | 17 | 21 | 21 |
| G | 3/8″ | 1/2″ | 3/4″ | 1″ | ||||
| Вес, кг | 0,85 | 0,85 | 0,86 | 0,89 | 0,91 | 1,4 | 1,43 | 1,48 |
Габаритные размеры для AR-2W21, 32…50 мм
| Размер, мм | AR-2W2132 | AR-2W2140 | AR-2W2150 | |||||
| Материал корпуса | Латунь | Сталь | Латунь | Сталь | Латунь | Сталь | ||
| A | 155 | 149 | 160 | 162 | 177 | 180 | ||
| B | 86 | 87 | 94 | 93 | 119 | 123 | ||
| C | 113 | 116 | 122 | 122 | 160 | 167 | ||
| D | 26 | 26 | 28 | 29 | 34 | 36 | ||
| G | 1 1/4″ | 1 1/2″ | 2″ | |||||
| Вес, кг | 2,1 | 2,1 | 2,48 | 2,42 | 3,78 | 3,98 | ||
Приобетайте надежные и неприхотливые соленоидные клапаны AR-2W21 в компании БРИКО Автоматик г. Пермь!
