Анализатор параметров трехфазной сети с креплением на DIN-рейку Omix D4-MA-3-0.1-RS485
Анализатор параметров трехфазной сети с креплением на DIN-рейку Omix D4-MA-3-0.1-RS485 предназначен для измерения и индикации электрических параметров трехфазной сети переменного тока
Цена: по запросу
Отправьте заявку
0
людей смотрят этот товар прямо сейчас
Прибор для измерения и индикации электрических параметров трехфазной сети переменного тока
- Анализатор гармоник: до 31 включительно (только по RS-485)
- Диапазон измерения напряжения: ~0…650 В (прямое подключение), ~0…30 кВ (с трансформатором)
- Диапазон измерения силы тока: ~0…6 А (прямое подключение), ~0…5 кА (с трансформатором)
- Погрешность: ±(0,1% + 1 е.м.р.)
- Количество фаз: 3
- Интерфейс RS-485
- Монтаж: на DIN-рейку
- Госреестр № 64439-16
Особенности:
- Возможность подключения трансформаторов тока и напряжения
- ЖК-индикатор
Технические характеристики
| Параметр | Значение | ||
| Прямое подключение | С трансформатором | ||
| Диапазон измерения | силы тока | 0…6 А | 0…5 кА |
| напряжения L-N | 0…650 В | 0…500 кВ | |
| активной мощности | 0…100 МВт | ||
| реактивной мощности | 0…100 МВАр | ||
| полной мощности | 0…100 МВА | ||
| частоты | 45…65 Гц | ||
| cos φ | −1…1 | ||
| активной энергии | 0…100 ГВт·ч | ||
| реактивной энергии | 0…100 ГВАр·ч | ||
| полной энергии | 0…100 ГВА·ч | ||
| Анализатор гармоник (только по RS-485) | до 31 включительно | ||
| Точность измерения | 0,1 | ||
| Интерфейс | RS-485 | ||
| Индикатор | ЖК, 2×12 символов | ||
| Потребляемая мощность | < 5 ВА | ||
| Питание | ∼85…250 В, 50 Гц | ||
| Условия эксплуатации | Температура | −20…70°C | |
| Влажность | 0…90%RH | ||
| Габаритные размеры | 102×76×61 мм | ||

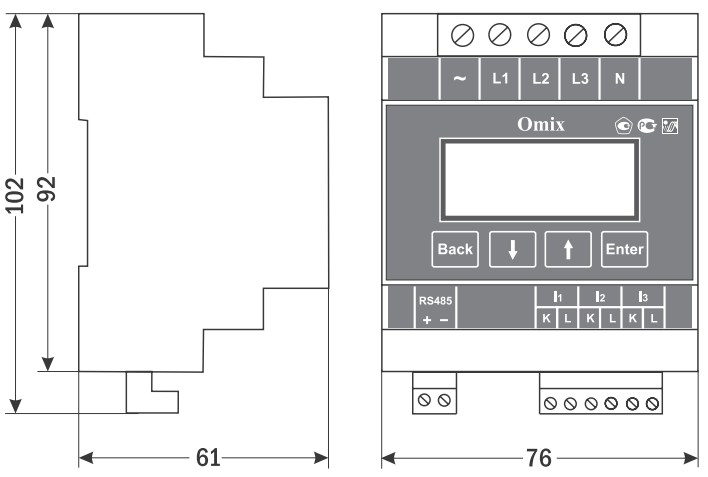

Габаритные размеры

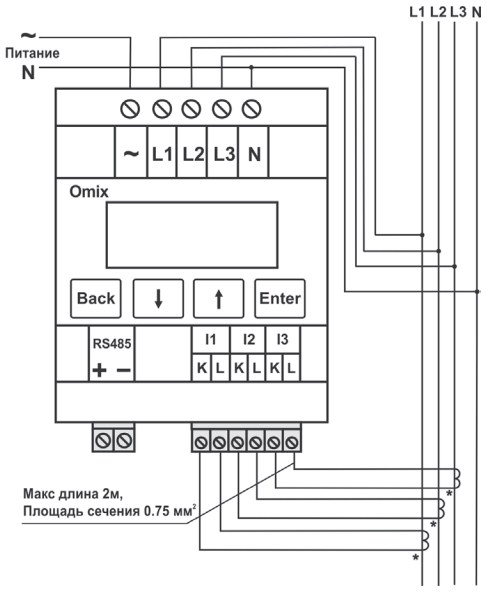

Схема подключения
