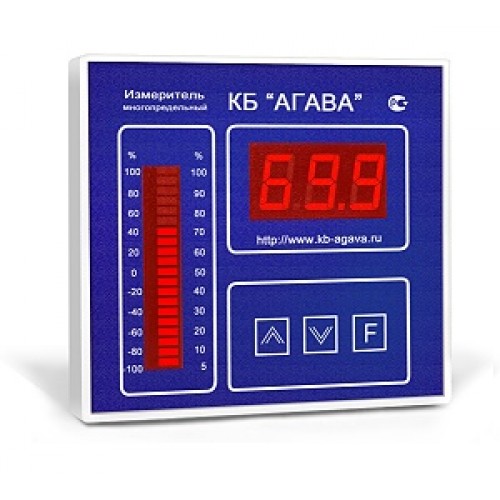

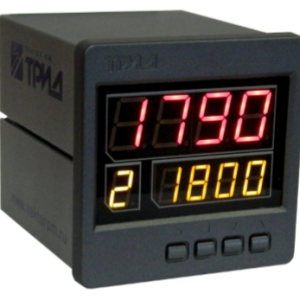

АДН-х.2.6 многопредельный измеритель давления с функцией коррекции измеренного значения по температуре

Область применения:

АСУ ТП котлов и печей с раздельным регулированием соотношения «газ-воздух». Прибор позволяет изменять кривую соотношения «топливо-воздух» в зависимости от температуры воздуха поступающего на горение. При этом автоматически исключается: зимой — подача лишнего воздуха на горение, а весной — осенью — химнедожог газа.

Прибор предназначен для:

• непрерывного измерения значения избыточного давления воздуха, природных и других газов, неагрессивных к материалам контактирующих деталей (кремний, сталь);
• низкочастотной фильтрации сигнала избыточного давления;
• формирования дискретных выходных сигналов при достижении давления заданных уровней (уставок);
• коррекциии сигнала давления по температуре;
• формирования токового выходного сигнала 4 – 20 мА, пропорционального скорректированному значению давления;
• индикации значений: скорректированного давления, измеренного давления, температуры (постоянно отображается скорректированный сигнал давления, есть возможность оперативного просмотра измеренного сигнала давления и температуры.)

Входы:

• Аналоговый входной сигнал температуры (корректирующий) — ток 4-20мА.

Выходы:

• Количество дискретных выходов — 2.
  • тип выходного ключа — транзистор с открытым коллектором, в цепь которого установлен токоограничивающий резистор сопротивлением 51 Ом;
  • коммутируемое напряжение — постоянное не более 24В;
  • коммутируемый ток не более 35мА;
• Аналоговый выходной сигнал — ток 4-20мА

Режимы работы прибора

• режим коррекции текущего значения выходного параметра;
• режим измерителя (функция коррекции отключена).

Основные характеристики:
