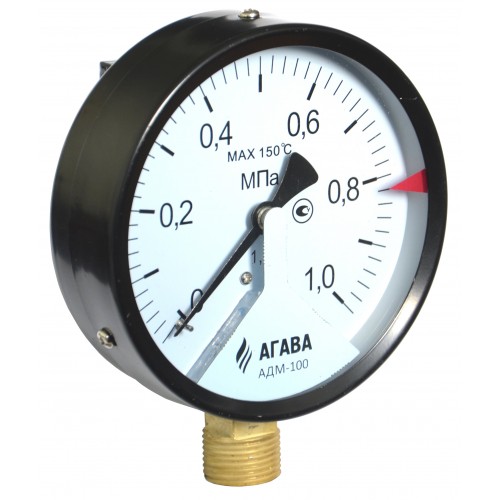

АДМ-100.3 преобразователь давления с токовым выходом
Стрелочный манометр с токовым выходом АДМ-100.3 предназначен для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный выходной сигнал постоянного тока и для визуального отображения измеряемого давления.
Цена: по запросу
АДМ-100.3 — два устройства в одном приборе: показывающий манометр и аналоговый преобразователь давления с токовым выходом
Назначение
Стрелочный манометр с токовым выходом АДМ-100.3 предназначен для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный выходной сигнал постоянного тока и для визуального отображения измеряемого давления.
Область применения
Применяются в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования.
Отличительные особенности стрелочного манометра АДМ-100.3:
- Сокращает расходы на монтаж/наладку/эксплуатацию оборудования за счет уменьшения количества приборов и мест присоединения.
- Оптимальное сочетание цена/качество.
- Прост в монтаже и наладке.
- Стабильные метрологические характеристики.
Технические характеристики:
- Верхний предел измерения 0,25 МПа; 0,4 МПа;0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5; 4,0; 6,0 МПа
- Выходной сигнал 4-20 мА
- Класс точности — 1,5
- Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 -от -10 до +55 °С
- Температура измеряемой среды -10 до +80 °С.
- Защита от воды и пыли IP 20 или IP 54 — новинка

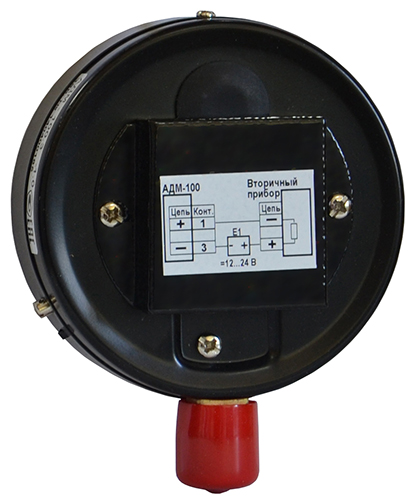

Исполнение IP 20

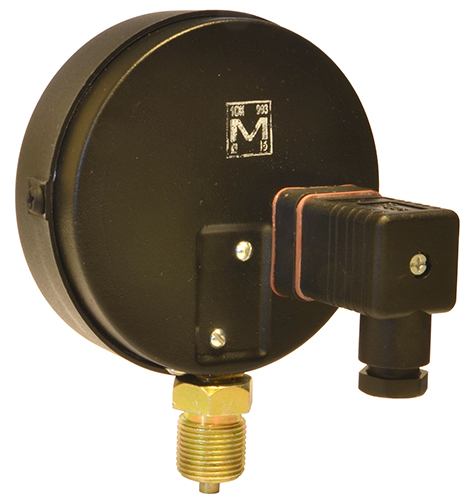

Исполнение IP 54
- Материал штуцера корпуса — латунь, материал корпуса – сталь черная, материал механизма — латунь, материал рабочей камеры – латунь
- Предельное давление перегрузки – 120% от верхнего предела измерений
- Присоединительная резьба к отбору давления М20х1,5. (у АДМ-100-0,6 — G1/2)
- Диаметр корпуса – 100 мм
- Расположение штуцера – радиальное
- Рабочая среда – жидкости и газы, неагрессивные к материалам измерителя
Измеритель давления АДМ-100.3 выпускается в следующих модификациях:
| Изделие | Описание | Присоединительная резьба | |
|---|---|---|---|
| IP 20 | IP 54 | ||
| АДМ-100.3-0,16 | Диапазон: 0…160 кПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-0,25 | Диапазон: 0…250 кПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-0,4 | Диапазоны: 0…400 кПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-0,6 | Диапазоны: 0…600 кПа, 4-20 мА | G1/2 | М20х1,5 |
| АДМ-100.3-1,0 | Диапазоны: 0…1 МПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-1,6 | Диапазоны: 0…1,6 МПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-2,5 | Диапазоны: 0…2,5 МПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-4,0 | Диапазоны: 0…4,0 МПа, 4-20 мА | М20х1,5 | М20х1,5 |
| АДМ-100.3-6,0 | Диапазоны: 0…6,0 МПа, 4-20 мА | М20х1,5 | М20х1,5 |

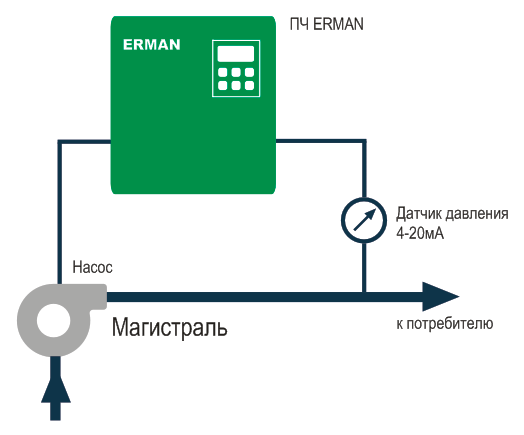

Пример использования АДМ-100.3 для регулирования давления в системе водоснабжения.

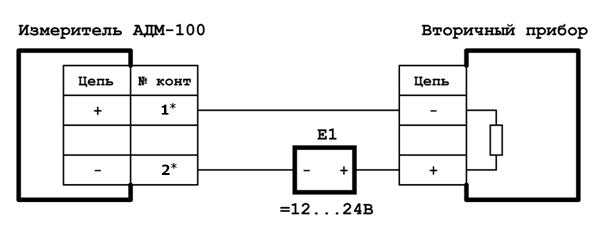

Схема внешних электрических соединений
* — контакты для подключения АДМ-100.3 IP54
Сопротивление нагрузки: R <=500 Ом при напряжении питания 24 В, R <=250 Ом при напряжении питания 12 В
«БРИКО Автоматик» предлагает купить стрелочный манометр АДМ-100 недорого. Заказать прибор можно по телефонам, указанным на сайте.
