Трехфазные реверсивные реле GTR (для реверса трехфазных асинхронных электродвигателей)

Impuls в Перми
Уточняйте цену
Особенности реле

  • Длительный срок службы
  • Управляющее напряжение 10-30V DC
  • Коммутация по 3-м фазам
  • Отсутствие дребезга контактов и искрения при переключениях
  • Высокое сопротивление изоляции между коммутируемой и управляющей цепью
  • Встроенная RC-цепь и защита от одновременного включения
  • Светодиодная индикация направления вращения

Расшифровка номенклатуры

  1. GDH– Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
    • GTR – трехфазные реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 3824-380V AC, 235-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)
Варианты исполнений
Выходное напряжениеУправляющее напряжениеНоминальный коммутируемый ток
10A25A40A
480V AC "перекл. в 0"10-30V DCGTR1048ZDGTR2548ZDGTR4048ZD
Технические характеристики и условия эксплуатации
Модификация твердотельного релеGTRxxxxxZD
Коммутируемое напряжение48-480V AC 47-63Гц
Максимальное пиковое напряжение1000V AC
Максимальный пиковый ток10А:100А, 25А:250А, 40А:400А в течении 10мс
Падение напряжения в цепи нагрузки≤1,6V AC
Ток утечки (выключенное состояние)≤10mА
Время переключения½ цикла
Управляющее напряжение10-30V DC
Напряжение включения>10V DC
Напряжение выключения< 9V DC
Потребляемый ток в цепи управления≤30mA
Светодиодная индикацияЗеленый -прямое вращение
Красный – обратное вращение
Напряжение пробоя2500V AC в теч. 1 минуты
Сопротивление изоляции500МОм при 500V DC
Температура окружающей среды-30…+75°C
Относительная влажность≤80% (без образования конденсата)
Габаритные размеры105х74х33мм
Способ монтажаВинтами на монтажную поверхность
Масса≤450г

Примечание:

  • Реле подбирается с учетом пускового тока двигателя
  • Для эффективного отвода тепла обязательно использовать радиаторы (и возможно вентилятор).
  • Не переключайте реверс до полной остановки двигателя!
  • Для изменения направления вращения используйте 3-позиционный переключатель с фиксацией в среднем положении (стоп)
Схемы подключения

Схема подключения
Таблица коммутации

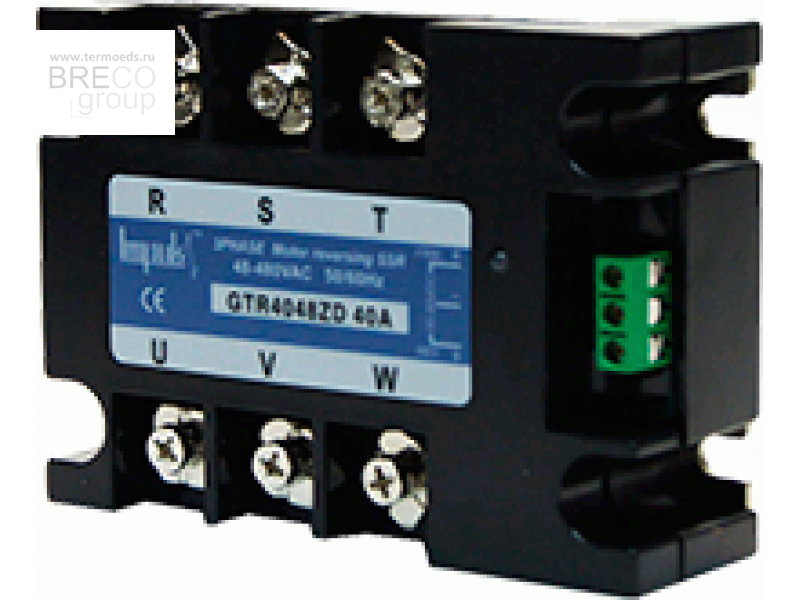

Внешний вид и габаритные размеры

Трехфазные реверсивные реле Трехфазные реверсивные реле
