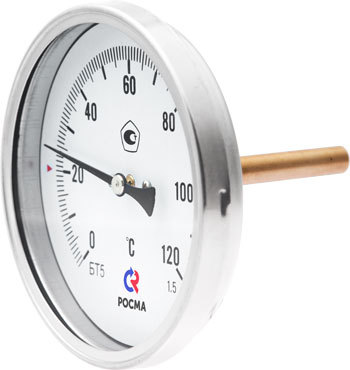

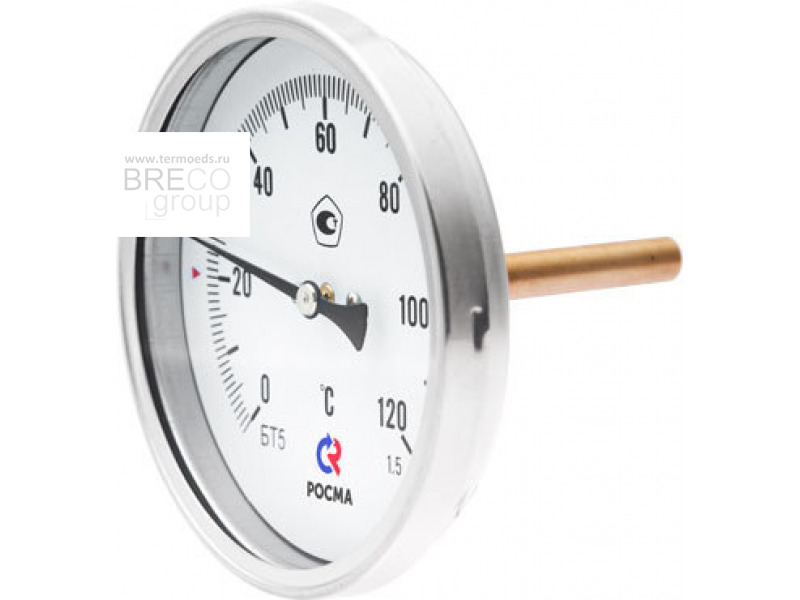

БТ-41.211, биметаллический термометр, торцевое присоединение (сзади), d80мм

РОСМА в Перми
Уточняйте цену

Термометр осевой биметаллический БТ-41.211 предназначен для измерения температуры жидкостей и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус термометра БТ 41.211 изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

Область применения БТ41.211: системы кондиционирования, теплоснабжение, водоснабжение.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.

    Диаметр корпуса
    80 мм

    Класс точности
    1,5

    Диапазоны показаний температур
    −40…+60 °С     0…+60 °С     0…+100 °С
    0…+120 °С     0…+160 °С     0…+200 °С
    0…+250 °С     0…+350 °С     0…+450 °С

    Рабочая температура
    Окружающая среда: −10…+60 °C

    Степень защиты
    IP43

    Длина погружной части, мм
    46 (кроме Ø150 или t°=0…+60
    или 0…350 / 450 °C для Ø80);
    64; 100; 150;

    Корпус
    Коррозионностойкая сталь 12Х15Г9НД

    Кольцо
    Коррозионностойкая сталь 12Х15Г9НД, байонетное, для Ø63 — запрессованное

    Шток
    Нержавеющая сталь 08Х18Н10

    Чувствительный элемент
    Биметаллическая спираль

    Циферблат
    Алюминий, шкала черная на белом фоне

    Стекло
    Минеральное

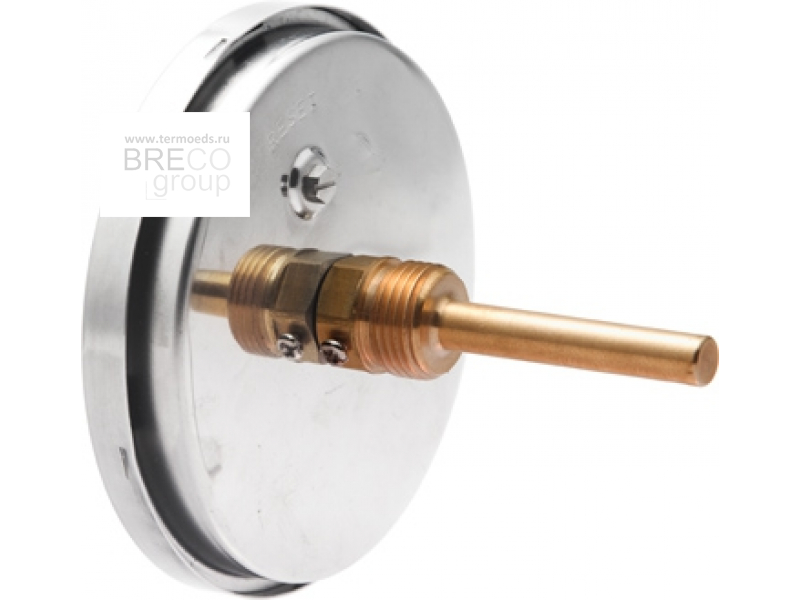

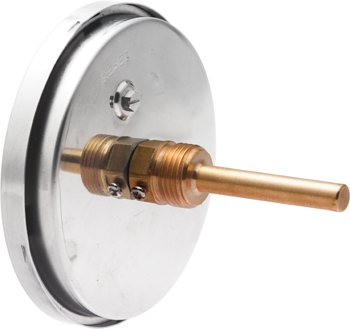

    Присоединение
    Осевое

    Резьба присоединения
    на гильзе — G½ или M20×1,5

    Рабочее давление
    10 МПа (латунная гильза с длинной погружной части до 100 мм)
    2,5 МПа (латунная гильза с длиной погружной части более 100 мм)
    25 МПа (гильза из нержавеющей стали 08Х18Н10)

    Регулировка
    на корпусе с тыльной стороны

    Межповерочный интервал
    3 года — при диапазоне измерений +20…+100 °С, +20…+140 °С
    2 года — для всех остальных диапазонов

    Техническая документация
    ТУ 4211-001-4719015564-2008
