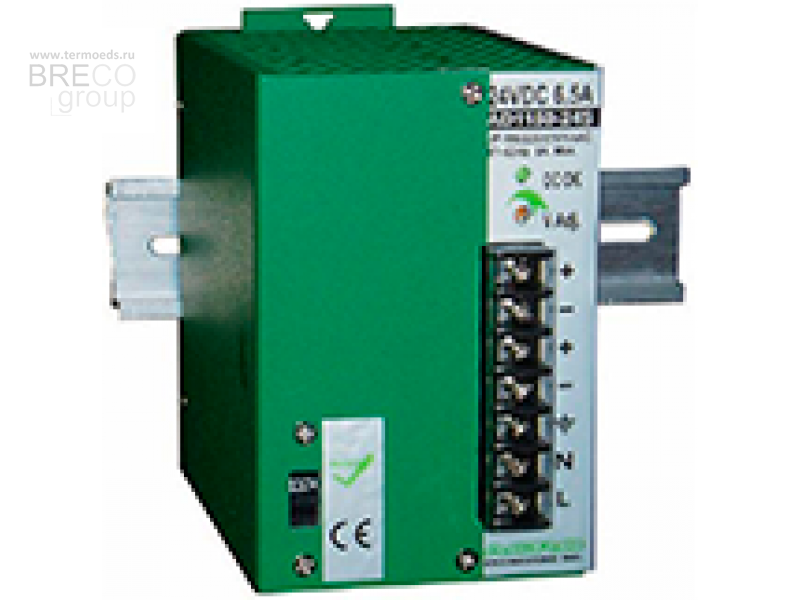

AD1150S, Блок питания 150Вт

Acro в Перми
Уточняйте цену
Особенности:
  • Высокое качество исполнения
  • Долгий срок службы
  • Высокий КПД
  • Естественная конвекция воздуха
  • Большая надежность
  • Крепление на DIN-рейку и стену
  • Потенциометр подстройки выходного напряжения
  • Защита по перегрузке, перенапряжению и к.з.

Расшифровка номенклатуры

Расшифровка номенклатуры

  1. Серия блоков питания: AD - с креплением на DIN-рейку
  2. Кол-во каналов: 1 – одноканальный, 2 - двухканальный
  3. Выходная мощность: 048 – 48W (от 24 до 500W)
  4. Напряжение на выходе: 24 – 24VDC, 12 – 12VDC
  5. Диапазон входного напряжения: F – 100-240VAC, S – выбор 110/220VAC
  6. Тип корпуса: S - компактный, R – с сигнализацией.
Технические характеристики
МодельAD1150-12F (AD1150S)AD1150-24F (AD1150S)
Uвх, V100-240VAC, 47-63 Hz / 120-370VDC (110/220±VAC15%,  47-63 Hz)
Uвых, V12VDC±10%24 VDC±10%
Iном, А12,5А6,3А
Рвых, W150W
Пульсации и шум100mVp-p150mVp-p
КПД81%83%
Ограничение броска тока22А/110VAC, 44A/220VAC
Защита по перенапряжению15-17VDC27-30VDC
Работоспособность восстанавливается после нормализации напряжения
Защита по перегрузкеОграничение выходной мощности
Защита от К.З.Работоспособность восстанавливается после устранения К.З.



Окружающая среда
Рабочая температура-20°С...50°С, снижение выходной мощности на 2,5% с каждым увеличением температуры на 1°С с 50 до 70°С
Влажность воздуха5%...95%, без образования конденсата
Допустимая вибрация10Hz-2kHz  в 3-х осях
Стандарт по электромагнитной совместимостиEN 55011 Class B, EN 55022 Class B, EN 61000-4-2,3,4,5,6,8,11 Level 3
Стандарт
безопасности
CE EN 60950, UL 60950, CSA 22.2
ИндикацияЗеленый светодиод наличия выходного напряжения
Способ установкиНа стандартную 35-мм DIN рейку и на монтажную поверхность
Способ подключенияВинтовое соединение
Материал корпусаМеталл
Габаритные размеры:

Источники питания серии AD1150-12F, AD1150-24F, AD1150-12S, AD1150-24S
