Описание

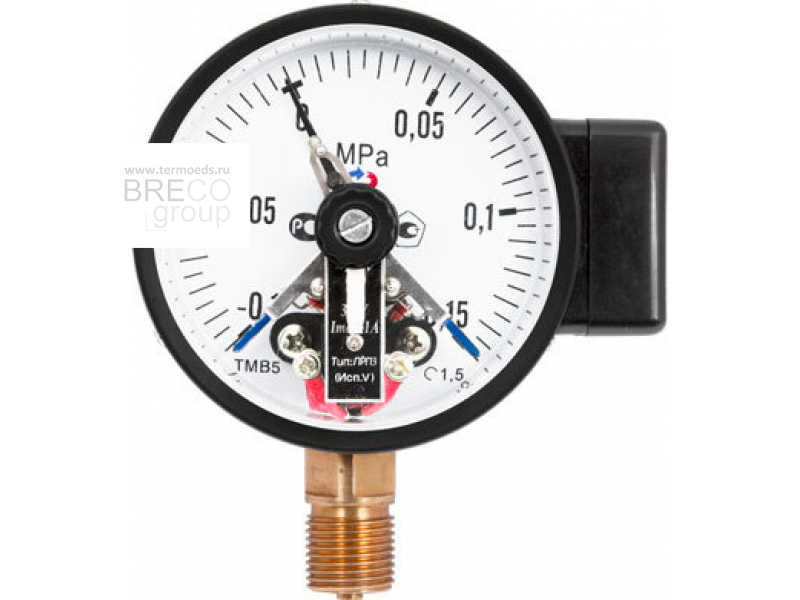

Вакууметр с электроконтактной приставкой ТВ-610.05, ТВ-610.06 (электроконтактный манометр ЭКМ) предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Манометр с электроконтактной приставкой ТВ610.05, ТВ610.06, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.
ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.
В ЭКМ ТВ 610.05, ТВ 610.06 применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительными преимуществами приборов с магнитным поджатием контактов являются надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в приборах с гидрозаполнением. Основные технические характеристики ЭКМ приведены ниже:
Электрическая схема:
исполнение V (ЛРПЗ — левый размыкающий, правый замыкающий)
исполнение VI (ЛЗПР — левый замыкающий, правый размыкающий)
максимальное напряжение: -220 В, ~380 В
максимальный ток: 1, А
максимальная разрывная мощность контактов: 30 Вт, 50 В•А
Диаметр корпуса
150 мм
Класс точности
1,5
Диапазон показаний давлений
−1…0 МПа ТВ
Рабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
Тип контактов
с магнитным поджатием, серебряное покрытие
Максимальное напряжение
−220 В, ~380 В
Максимальный ток
1 А
Максимальная разрывная мощность контактов
30 Вт, 50 В•А
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний
±4
Корпус
IP40, сталь, цвет черный
Кольцо
Сталь, цвет черный
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Марка стали
Корпус, кольцо — сталь 10
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Присоединение
Радиальное
Резьба присоединения
G½ или М20×1,5
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
Является аналогом ДМ2005
