Описание

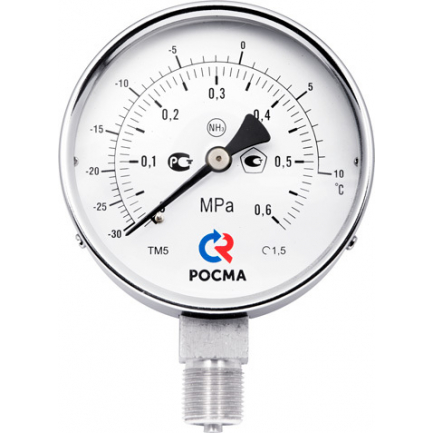

Аммиачные мановакууметры ТМВ-511 NH3 предназначены для измерения избыточного и вакууметрического давления жидкого, газообразного и водного раствора аммиака.
Приборы ТМВ 511 имеют дополнительную температурную шкалу.
Диаметр корпуса
100 мм
Класс точности
1,5
Диапазон показаний давлений
ТМВ −0,1…0,5 МПа (−70…+5 °C)
−0,1…0,9 МПа (−70…+20 °C)
−0,1…1,5 МПа (−70…+40 °C)
−0,1…2,4 МПа (−70…+55 °C)
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Рабочая температура
Окружающая среда: −60…+60 °C
Корпус
IP40, хромированная сталь 10
Кольцо
Хромированная сталь 10
Чувствительный элемент
Нержавеющая сталь 08Х17Н13М2
Трибко-секторный механизм
Нержавеющая сталь 08Х18Н10
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Нержавеющая сталь 08Х17Н13М2
Присоединение
Радиальное
Резьба присоединения
G½ или M20×1,5
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
