Описание
ТУ 4211-023-39375199-03
Область применения
Термопреобразователи для высокотемпературных газовых сред.
Конструктивные особенности

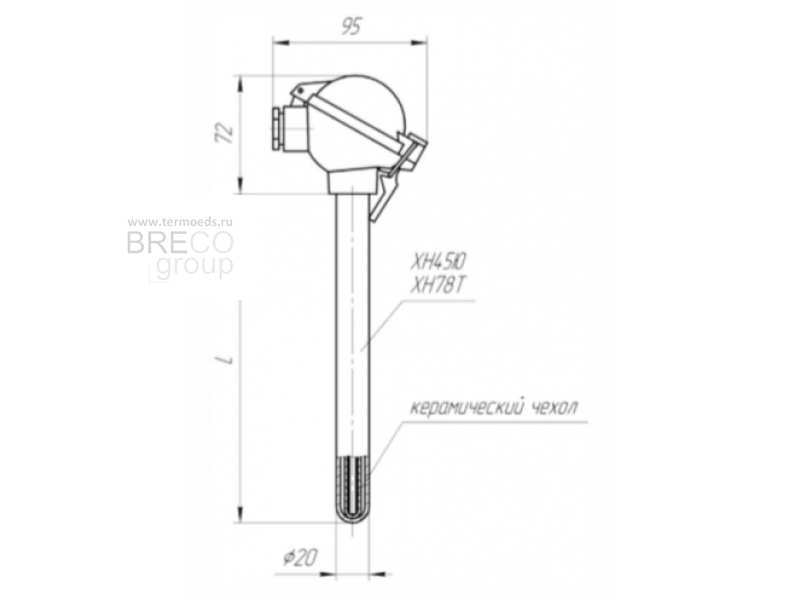

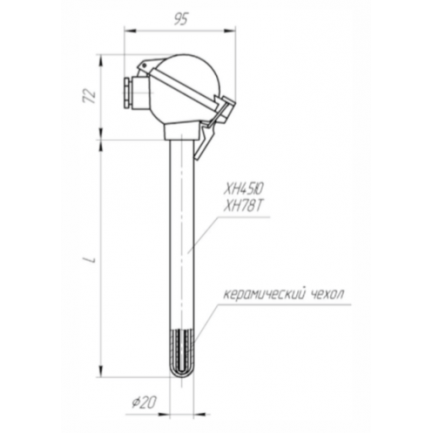

Защитная арматура без штуцера, материал клеммной головки – алюминиевый сплав. Внутри металлической арматуры помещен керамический чехол.
Термоэлектроды: ПлТ, ПР10 (13) для ТПП; ПР6 , ПР30 для ТПР.
Диапазоны измерения
Тип термопары | Материал защитной арматуры | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
S R | Т45, Т78 | от 0 до 1250 | 1100 |
B | Т45, Т78 | от 600 до 1250 | 1100 |
Технические характеристики
Модификация | Количество чувствительных элементов и вид рабочего спая | Показатель тепловой инерции, с, не более | Длина монтажной части, L, мм |
ТПП-204 ТПР-204 | 1И, 2И | 180 | 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
Пример обозначения при заказе | ||||||||
ТПП (S)-204 | – | 2 | – | 400 | – | 1 | – | Т45 |
1 |
| 2 |
| 3 |
| 4 |
| 5 |
- Тип и модификация термопреобразователя
- Класс допуска: 1 или 2 для ТПП, 2 или 3 для ТПР
- Длина монтажной части, L
- Количество рабочих спаев: 1 или 2
- Материал защитной арматуры
