Описание
Термодат-22М5 - Измеритель температуры, аварийный сигнализатор и позиционный регулятор со светодиодными индикаторами по 8, 12 или 24 каналам одновременно. Прибор имеет от 8 до 24 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.
8 - 24 канала
2 блока
Яркие светодиодные индикаторы
Входы универсальные или для термопар
2 аварийных реле на основном блоке
Энергонезависимая память 2 Мбайта (дополнительная опция)
Интерфейс для связи с компьютером RS485 (дополнительная опция)
Гарантия 3 года
Предназначен для:
Измерения температуры
Позиционного регулирования температуры
Аварийной сигнализации
Термодат-22М5 - многоканальный прибор для измерения и аварийной сигнализации или позиционного регулирования температуры по восьми, двенадцати или двадцати четырем независимым каналам одновременно.

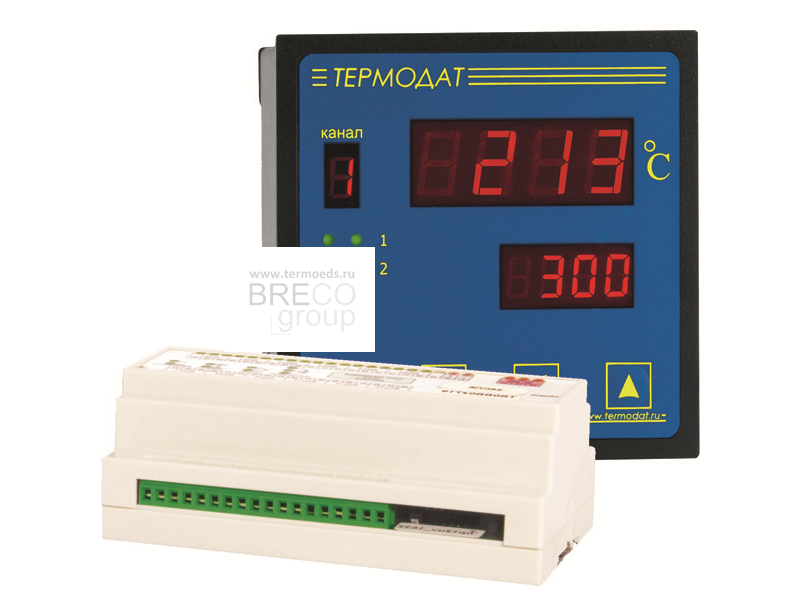

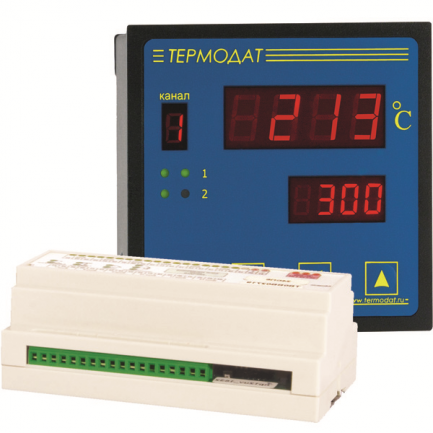

Исполнение в виде двух блоков – блок индикации в металлическом корпусе для щитового монтажа и блок измерения в пластиковом корпусе для крепления на DIN-рейку. Блоки могут быть удалены друг от друга на расстояние до 1км.
Термодат-22М5 оснащен дополнительными светодиодными индикаторами, отображающими номер текущего канала, температуру уставки текущего канала и состояние двух общих аварийных реле.
Прибор может быть снабжен интерфейсом для связи с компьютером по протоколам связи Modbus ASCII или Modbus RTU и архивной памятью для хранения измеренных значений.
Прибор относится к классу программируемых логических контролеров.
Технические характеристики "Термодат-22М5"
Входы: Восемь, двенадцать или двадцать четыре универсальных входа;
Выходы: Реле с переключающимися контактами (7А, ~220В);
Закон регулирования: Двухпозиционный;
Диапазон температур измерения: От -270°С до 1372°С, (зависит от типа датчика);
Напряжение питания: Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность: Не более 20 Вт;
Корпус: Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
Дисплей:Светодиодный, 2 строки по 4 разряда, индикатор номера канала (14мм и 10мм); 4 индикатора аварийной сигнализации;
Габаритные размеры: Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
Масса: Не более 2,5 кг;
Условия эксплуатации: От +5ºС до +45ºС, влажность от 5 до 90%, без конденсации влаги;
