Описание
В компании БРИКО Автоматик можно заказать ТЭН в любом исполнении.
Наименование | Габарит (А) мм без керам. изоляторов и шпильки | МО (Б) мм | Форма | |
1 | ТЭН-40-А 13/1,5 Р 220 (G1/2; мо73;Ф2) Стандарт Мощность 1,5 кВт, углер. сталь | 185 | 73 |  |
2 | ТЭН-42-А 13/1,0 Р 220 (G1/2; мо120;Ф2) Стандарт Мощность 1,0 кВт, углер. сталь | 180 | 120 | |
3 | ТЭН-42-А 13/2,0 J 220 (G1/2; мо73;Ф2) Стандарт Мощность 2,0 кВт, нерж. сталь | 195 | 73 | |
4 | ТЭН-50-А 13/2.5 P 220 (G1/2; мо73;Ф2) Стандарт Мощность 2,5 кВт, углер. сталь | 235 | 73 | |
5 | ТЭН-60-А 13/1,0 P 220 (G1/2; мо65;Ф2) Стандарт Мощность 1,0 кВт, углер. сталь | 290 | 65 | |
6 | ТЭН-60-А 13/1,6 P 220 (G1/2; мо45;Ф2) Стандарт Мощность 1,6 кВт, углер. сталь | 295 | 45 | |
7 | ТЭН-60-А 13/2,0 Р 220 (G1/2; мо45;Ф2) Стандарт Мощность 2,0 кВт, углер. сталь | 295 | 45 | |
8 | ТЭН-60-А 13/2,0 J 220 (G1/2; мо45;Ф2) Стандарт Мощность 2,0 кВт, нерж. сталь | 295 | 45 | |
9 | ТЭН-60-А 13/3,0 Р 220 (G1/2; мо73;Ф2) Стандарт Мощность 3,0 кВт, углер. сталь | 285 | 73 | |
10 | ТЭН-67-А 13/2,5 Р 220 (G1/2; мо73;Ф2) Стандарт Мощность 2,5 кВт, углер. сталь | 320 | 73 | |
11 | ТЭН-71-А 13/2.5 P 220 (G1/2; мо63;Ф2) Стандарт Мощность 2,5 кВт, углер. сталь | 345 | 63 | |
12 | ТЭН-80-А 13/3,15 J 220 (G1/2; мо45;Ф2) Стандарт Мощность 3,15 кВт, нерж. сталь | 395 | 45 | |
13 | ТЭН-90-А 13/5,0 P 220 (G1/2; мо73;Ф2) Стандарт Мощность 5,0 кВт, углер. сталь | 435 | 73 | |
14 | ТЭН-100-А 13/4,0 P 220 (G1/2; мо87;Ф2) Стандарт Мощность 4,0 кВт, углер. сталь | 480 | 87 | |
15 | ТЭН-69-А 13/3,5 J 220 (G1/2; мо65;Ф7) Стандарт Мощность 3,5 кВт, нерж. сталь | 200 | 65 |  |
16 | ТЭН-80-А 13/3,15 Р 220 (G1/2; мо60;Ф7) Стандарт Мощность 3,15 кВт, углер. сталь | 240 | 60 | |
17 | ТЭН-90-А 13/5,0 J 220 (G1/2; мо73;Ф7) Стандарт Мощность 5,0 кВт, нерж. сталь | 220 | 73 | |
18 | ТЭН-97-А 13/4,0 Р 220 (G1/2; мо60;Ф7) Стандарт Мощность 4,0 кВт, углер. сталь | 260 | 60 | |
19 | ТЭН-100-А 13/3,5 P 220 (G1/2; мо100;Ф7) Стандарт Мощность 3,5 кВт, углер. сталь | 240 | 100 | |
20 | ТЭН-100-А 13/4,0 J 220 (G1/2; мо120;Ф7) Стандарт Мощность 4,0 кВт, нерж. сталь | 270 | 120 | |
21 | ТЭН-120-А 13/5,0 Р 220 (G1/2; мо60;Ф7) Стандарт Мощность 5,0 кВт, углер. сталь | 310 | 60 | |

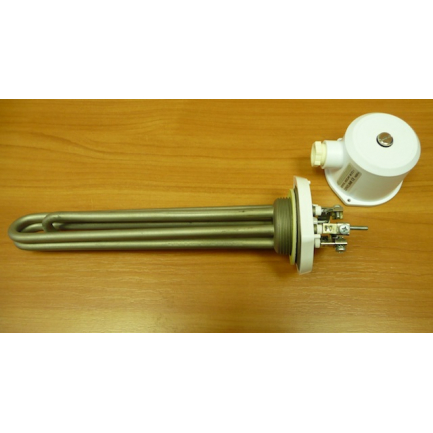

22 | ТЭН-120-А 13/5,0 J 220 (G1/2; мо60;Ф7) Стандарт Мощность 5,0 кВт, нерж. сталь | 310 | 60 |
Технические характеристики, обозначение:
- Длина ТЭНа (длина металлической оболочки ТЭНа в развернутом виде) – до 6000мм
- Диаметр трубки ТЭН: 18; 16; 13; 10; 8.5; 8.0; 7.4; 6.5 мм
- Форма и конфигурация ТЭН: любая, указав размеры или согласно чертежам и эскизам.
- Мощность: Рассчитывается с учетом рабочих параметров ТЭНа. в зависимости от диаметра, напряжения и длины.
- Рабочая среда: вода, жидкости, слабые растворы щелочей и кислот; агрессивные растворы щелочей и кислот; размораживание холодильных установок - ТЭНы с герметичными выводами.
- Напряжение: По запросу 12; 24; 36; 42; 48; 60; 127; 220; 380
- Варианты или материал для изготовления: нержавеющая сталь, углеродистая сталь, из титана, во фторопластовой оболочке, бесшовная нержавеющая сталь.
- Варианты контактной группы для подключения: Резьбовая шпилька, Контакт штыревой плоский, приваренный изолированный провод с герметичной резиновой муфтой и без нее и другие варианты по запросу.
- Крепежные планки: При необходимости комплектация различными крепежными планками разных размеров и форм с отверстиями с резьбой и без. Фланец ТЭНа для стиральной машины. Распорные шайбы фиксирующие трубки ТЭН на заданных расстояниях.
- Резьбовые штуцера: G ½, G ¾, М18, М16, М14, М12, М10 и другие. Материалы штуцеров - нержавеющая сталь, латунь, углеродистая сталь.
- Комплектация резьбовыми фланцами (для изготовления блоков ТЭН): G 1 ¼, G 1 ½, G 2, G2 ½,
Распространенные формы ТЭН
Устройство трубчатого электронагревателя
ТЭН - Электрический элемент, состоящий из металлической спирали установленной в металлическую трубку таким образом, что спираль изолирована от трубки посредством керамического материала.
1 ГЕРМЕТИЗИРУЮЩИЙ УЗЕЛ; 2. КОНТАКТНЫЙ СТЕРЖЕНЬ; 3. НАПОЛНИТЕЛЬ (ПЕРИКЛАЗ); 4. СПИРАЛЬ; 5. МЕТАЛЛИЧЕСКАЯ ОБОЛОЧКА; 6. ИЗОЛЯТОР; 7.КОНТАКТНАЯ АРМАТУРА.
