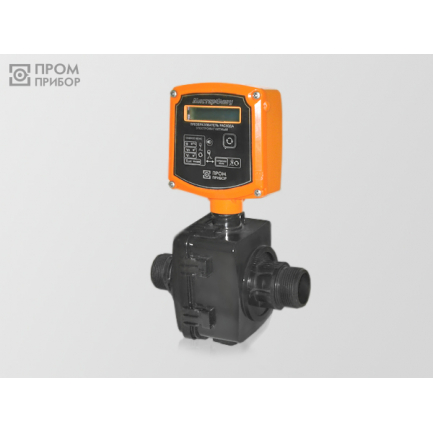

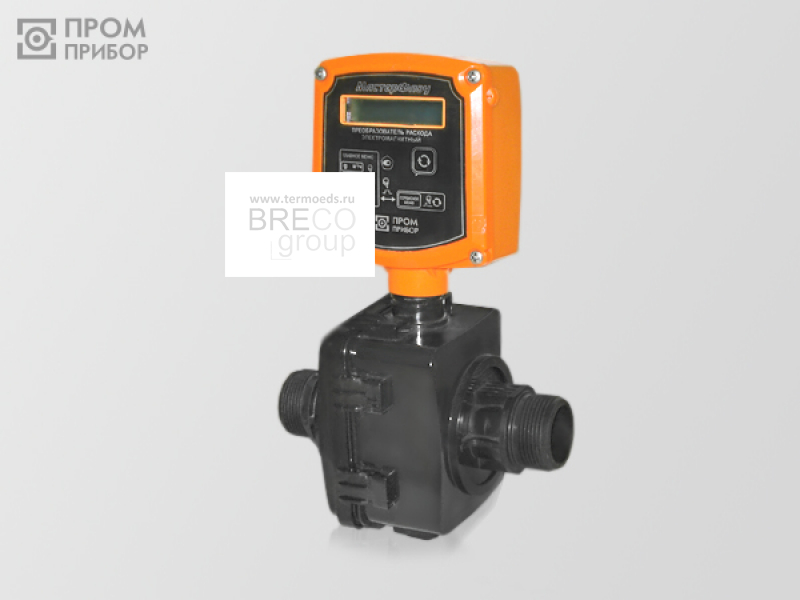

Преобразователь расхода электромагнитный «МастерФлоу» с индикацией (МФ-И)

Преобразователь расхода МФ-И предназначен для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей* с удельной электропроводностью не менее 10^-3 См/м в выходные электрические сигналы: импульсный, частотный или токовый.

*по согласованию с предприятием-изготовителем.

Область применения - измерение расхода и учет потребления количества жидкости в наполненных напорных трубопроводах систем водо и теплоснабжения, с содержанием воздуха или взвешенных частиц не более 1%.

МФ-И представляет собой преобразователь расхода с встроенным блоком индикации, отображающим на дисплее измеренные параметры: объемный расход (м³/ч); объем (м³); время работы. Нештатные ситуации отображаются с помощью светодиода. Накопленный объем и время работы архивируются каждый час.

Оставить заявку

Описание

Особенности

Широкий типоразмерный ряд приборов.
Диапазон измерения расхода 1:2000 (класс Г, Д, Е), 1:500 (класс В), 1:250 (класс Б, Б2), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.
Малая длина прямых участков трубопровода (2Ду до и после преобразователя).
Отсутствие у преобразователей расхода дополнительного гидравлического сопротивления потоку.
Низкая восприимчивость к изменению физико-химических свойств измеряемой среды.
Отсутствие температурной погрешности измерения расходов.
Межповерочный интервал 4 года.
Доступная цена.

Условия эскплуатации

Температура окружающего воздуха, от -10°С до +50°С;
Относительная влажность воздуха, не более 95%;
Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м.

Степень защиты преобразователей IP65 по ГОСТ 14254. Устойчивость к климатическим воздействиям - группа С3 по ГОСТ Р 52931. Устойчивость к механическим воздействиям - вибропрочное и виброустойчивое исполнение группы N1 по ГОСТ Р 52931.

Электропитание МФ осуществляется от внешнего стабилизированного источника постоянного тока с напряжением 12 В, потребляемая мощность не более 7,5 Вт.

Диапазоны измерений основных параметров

Порог чувствительности (g_пор), значения минимального (g_мин), переходных (g_п1 и g_п2) и максимального (g_макс) расходов в зависимости от диаметра условного прохода (Ду) и класса преобразователя . Классы Г,Д,Е - диапазон измерения расхода 1:2000, класс В - диапазон измерения расхода 1:500, классы Б, Б2 - диапазон измерения расхода 1:250, класс Э - диапазон измерения расхода 1:10 или 1:100.

Ду, мм	Класс	Расход, м³/ч
Ду, мм	Класс	g_пор	g_мин	g_п1	g_п2	g_макс
15	Б, Б2	0,01	0,02	0,033	0,05	5
	В	0,007	0,013	0,026	0,043	6,5
	Э	0,004	0,04	0,4	-	4

20	Б, Б2	0,02	0,04	0,067	0,1	10
	В	0,0125	0,025	0,05	0,0833	12,5
	Г	0,0025	0,005	0,02	0,04	10
	Д	0,0025	0,005	0,01	0,02	10
	Е	0,0025	0,005	-	0,01	10
	Э	0,008	0,08	0,8	-	8

25	Б, Б2	0,036	0,072	0,12	0,18	18
	В	0,02	0,04	0,08	0,13	20
	Э	0,015	0,15	1,5	-	15
32	Б, Б2	0,06	0,12	0,2	0,3	30
	В	0,038	0,076	0,152	0,2533	38
	Г	0,0075	0,015	0,06	0,12	30
	Д	0,0075	0,015	0,03	0,06	30
	Е	0,0075	0,015	-	0,03	30
	Э	0,024	0,24	2,4	-	24

40	Б, Б2	0,09	0,18	0,300	0,45	45
	В	0,055	0,11	0,22	0,367	55
	Э	0,035	0,35	3,5	-	35
50	Б, Б2	0,15	0,3	0,5	0,75	75
	В	0,08	0,16	0,32	0,53	80
	Г	0,019	0,038	0,15	0,3	75
	Д	0,019	0,038	0,075	0,15	75
	Е	0,019	0,038	-	0,075	75
	Э	0,06	0,6	6	-	60

65	Б, Б2	0,24	0,48	0,8	1,2	120
	В	0,13	0,26	0,52	0,87	130
	Э	0,1	1	10	-	100
80	Б, Б2	0,36	0,72	1,2	1,8	180
	В	0,2	0,4	0,8	1,33	200
	Э	0,15	1,5	15	-	150
100	Б, Б2	0,6	1,2	2	3	300
	В	0,36	0,72	1,44	2,4	360
	Э	0,24	2,4	24	-	240
150	Б, Б2	1,14	2,28	3,8	5,7	570
	В	0,62	1,24	2,48	4,13	620
	Э	0,46	4,6	46	-	460
200	Б, Б2	2	4	6,7	10	1000
	В	1,1	2,2	4,4	7,3	1100
	Э	0,8	8	80	-	800
300	Б, Б2	5	10	16,7	25	2500
	В	2,5	5	10	16,7	2500
	Э	2	20	200	-	2000

Метрологические характеристики

Метрологические характеристики преобразователей в зависимости от диапазона расходов и класса.

Наименование характеристики	Класс	Диапазон расходов
		g_мин … g_пер1	g_пер1 … g_пер2	g_пер2 … g_макс
Пределы допускаемой относительной погрешности, % - преобразования объема в количество выходных импульсов; - преобразования расхода в частоту выходного сигнала; - измерений объема и объемного расхода при отображении на индикаторе МФ исполнений «И»;	Б, В, Г, Д	±3	±2	±1
	Б2	±3	±2
	Е	±2		±1
	Э*	±0,5	±0,25

Пределы погрешности при измерении времени,% ±0,05
