Интеллектуальный шлюз протоколов АГАВА МПК30

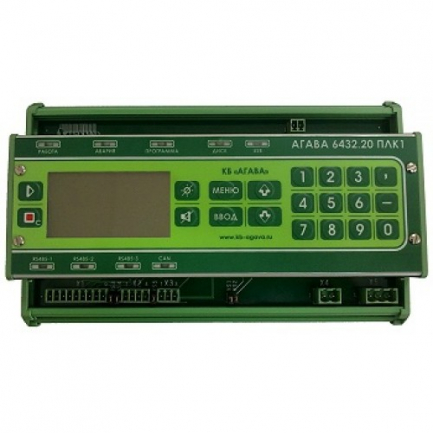

Интеллектуальный шлюз протоколов АГАВА МПК30, построенный на базе контроллера АГАВА 6432.30 ПК предназначен для подключения устройств с различными протоколами передачи к системам диспетчеризации, в том числе распределенным. Прибор является усовершенствованным аналогом устройств типа Moxa MGate MB3170 и Moxa NPort 5150.

Основные возможности

• Опрос подчиненных устройств по одному или нескольким протоколам из списка поддерживаемых (см. ниже), преобразование и передача собранных данных по протоколу Modbus-TCP;
• Кэширование передаваемых данных, что позволяет разгрузить подчиненные устройства на линии RS485 и существенно уменьшить время передачи информации между контроллерами и АРМами в системах диспетчеризации с несколькими ведущими АРМами (и, соответственно, большим трафиком);
• Возможность параллельного опроса подчиненных устройств одновременно по четырем портам RS-485 и одному RS-232.
• Возможность мониторинга и регистрации передаваемых данных с помощью прилагаемого программного обеспечения.
• Возможность просмотра и изменения настроек шлюза, статистики передачи и других параметров через встроенный дисплей и клавиатуру.
• Арбитраж пакетов по приоритету и клиентам.
• Возможность настольного использования с подключением к компьютеру через USB вместо Ethernet.

Поддерживаемые протоколы передачи:

По интерфейсу Ethernet:

• Modbus-TCP

По последовательным интерфейсам (RS-485 и RS-232):

• Modbus-RTU
• Теплоком (Вычислитель ВКТ-7)
• Меркурий (Счетчики Меркурий-230, -236 и т.д.)

Шлюз так же поддерживает передачу данных без преобразования протоколов, как это делают устройства типа Moxa NPort 5150, но шлюз дополнительно поддерживает разделение данных клиентов таким образом, что при одновременной (или почти одновременной) передаче данных двумя мастерами пакеты, передаваемые по линии RS-485 не разрушатся в результате наложения, а будут переданы по очереди.

Кэширование передаваемых данных

Кэширование передаваемых данных позволяет разгрузить подчиненные устройства на линии RS485 и существенно уменьшить время передачи информации между контроллерами и АРМами в системах диспетчеризации с несколькими ведущими АРМами (и, соответственно, большим трафиком).

Разные типы данных кэшируются по-разному - дискретные сигналы запоминаются на небольшое время, например, 100 мс., аналоговые - на бОльшее, например, 1с.; параметры кэширования загружаются из отдельного файла на SD-карте;

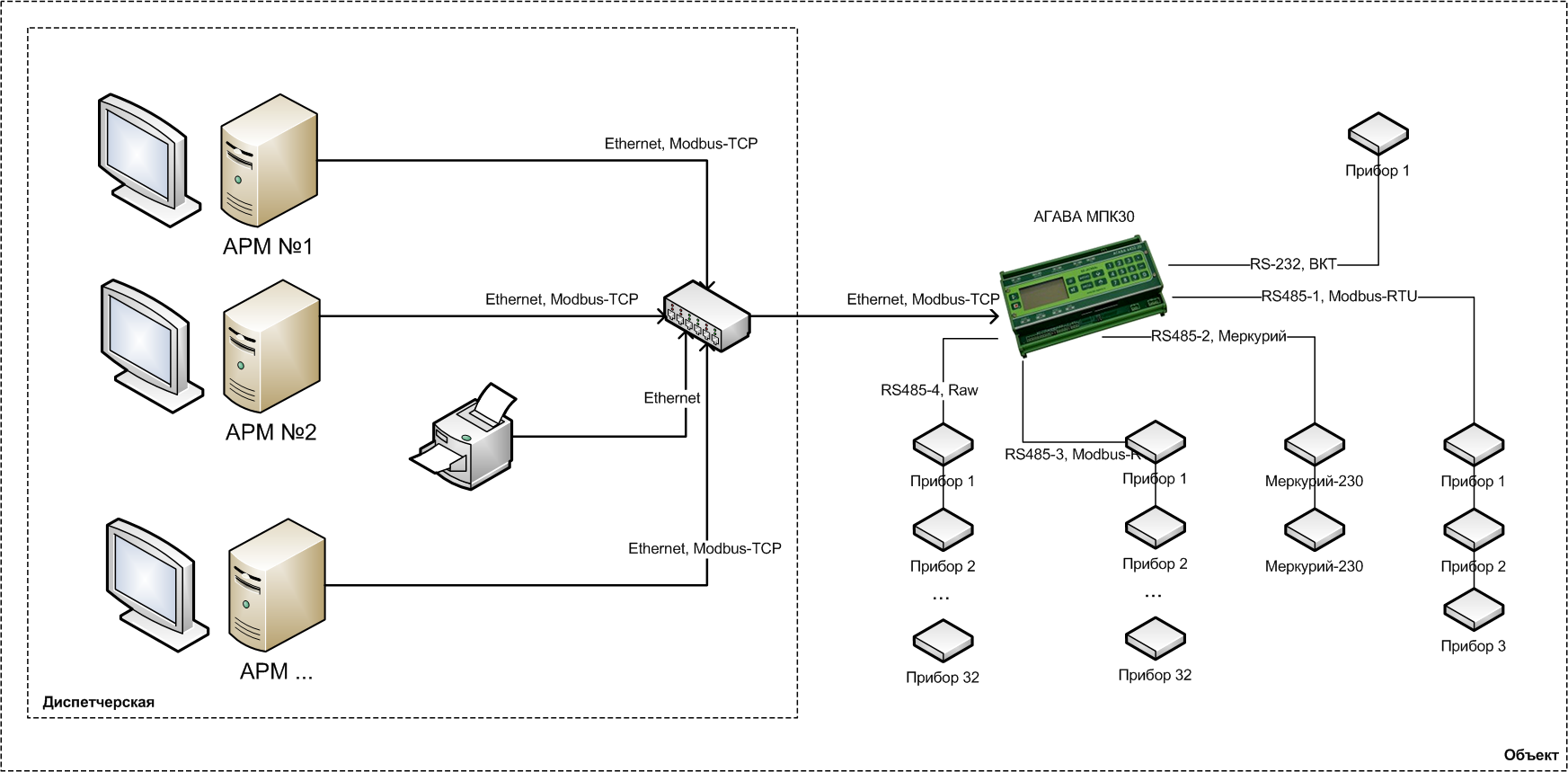

Пример использования АГАВА МПК30

Преимущества в сравнении с аналогами:

• возможность кэширования полученных данных;
• работа сразу по нескольким портам;
• операционная система Linux 4.4, благодаря которой возможно расширение функционала шлюза по запросу заказчика;
• возможность сохранения отладочного журнала на SD-карту;
• возможность удаленного мониторинга и настройки;
• возможность использования незадействованных портов под другие задачи;
• благодаря наличию экрана, клавиатуры и SD-катридера, шлюз является самостоятельным вычислительно-коммуникационным устройством, не зависящим от компьютера и не требующим драйверов для работы;
• наличие встроенного высококачественного импульсного источника питания, работающего в широком диапазоне питающего напряжения. Это позволяет использовать недорогие источники бесперебойного питания для обеспечения безаварийного управления объектом. Встроенный гальванически развязанный датчик питающей сети позволяет прибору определять отсутствие сети, предпринять соответствующие действия, либо корректно завершить работу.
• высокая степень защищенности от электромагнитных помех;
• возможность настольного использования с подключением к компьютеру через USB вместо Ethernet.
