Описание
Блоки управления представляют собой многоблочные, многоканальные, автоматические приборы непрерывного действия с диффузным отбором пробы. Сигнализаторы состоят из блока управления и датчиков.
Блок управления предназначен для выдачи световой и звуковой сигнализации при превышении сигнала от датчиков установленных пороговых значений, сигнализации о сбоях датчиков и окончании их срока службы. Состояние сигнализации: воздух-предтревога-тревога.
МОДЕЛИ: B20-UN2A — для двух датчиков; B20-UN4A — для четырех датчиков
К блоку управления подключаются следующие датчики фирмы BERTOLDO&C.s.r.l.:
— для измерения довзрывоопасных концентраций горючих газов
датчики FLY модели
В20-FLC1 – метан
В20-FLC2 – сжиженный нефтяной газ (LPG)
датчики WPD модели
В20-WPD12/М1, В20-WPD24/М1, В20-WPD12BR/М1, В20-WPD24BR/М1 – метан
В20-WPD12/М2, В20-WPD24/М2, В20-WPD12BR/М2, В20-WPD24BR/М2 – сжиженный нефтяной газ (LPG)
В20-WPD12/М4, В20-WPD24/М4, В20-WPD12BR/М4, В20-WPD24BR/М4 – водород
В20-WPD12/М5, В20-WPD24/М5, В20-WPD12BR/М5, В20-WPD24BR/М5 – пары бензина;
— для измерения концентраций отравляющих веществ в воздухе
датчиками WPD модели
В20-WPD24BR/C3 – угарный газ.
— допускается подключение линейных аналоговых датчиков 4-20 мА, а также пожарных датчиков.
Количество подключаемых датчиков – до четырех.
Для подключения внешних исполнительных устройств (электромагнитные клапаны, звуковую и световую сигнализацию и т.д.) в блоке управления имеются встроенные электромагнитные реле.
Основная область применения сигнализаторов – производственные помещения, котельные, административный и жилой сектор.
Технические характеристики
| Напряжение питания, В | 100-240 |
| Резервная батарея B20-UN2A B20-UN4A | 12V / 2A/h 12V / 7A |
| Потребляемая мощность, ВА, не более | 10 |
| Масса, кг, не более | 0,260 |
| Габаритные размеры, мм, не более | 105*90*58 |
| Температурный режим | -5 +50 |
| Степень защиты | IP20 |
| Звуковая сигнализация | 85дБ |
| Световая сигнализация (превышения диапазона измерений, предтревога, тревога, ошибка) Индикатор питания Индикатор аварии Индикатор резервного питания | 4 световых индикатора для каждой зоны |
| Параметры входного сигнала (воздух-4мА; предтревога-12мА; тревога-20мА) | количество зон 2 или 4 |
| Выходные устройства | 4 электромагнитный реле 250Vac 10A(NO-C-NC) |
| Питание внешних устройств | встроенный источник питания 13,8 В с защитой от перегрузки и короткого замыкания |
| Гарантия | 2 года |

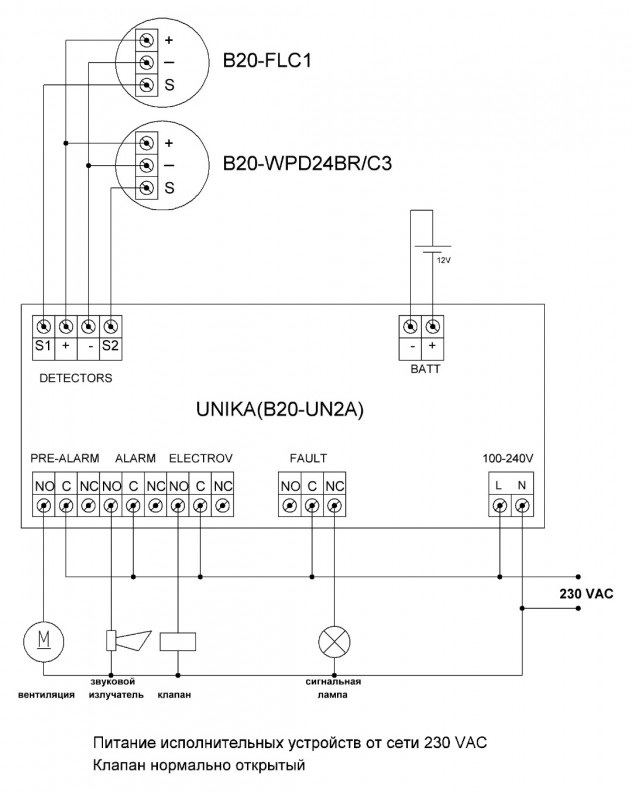

СХЕМА ПОДКЛЮЧЕНИЯ
