Весовой терминал КСК10 (ранее ИСВ)
Весовые терминалы/индикаторы КСК10 (ИСВ) — это серия универсальных и многофункциональных весовых индикаторов. Весовые блоки КСК10 (ИСВ) предназначены для индицирования и контроля показаний весовых систем на одном или нескольких тензодатчиках (с использованием суммирующей коробки). Благодаря наличию выходных управляющих реле, приборы КСК10 (ИСВ) решают задачу контроля веса, наполнения емкостей, дозирования.
Цена: по запросу
Кратко о продукции

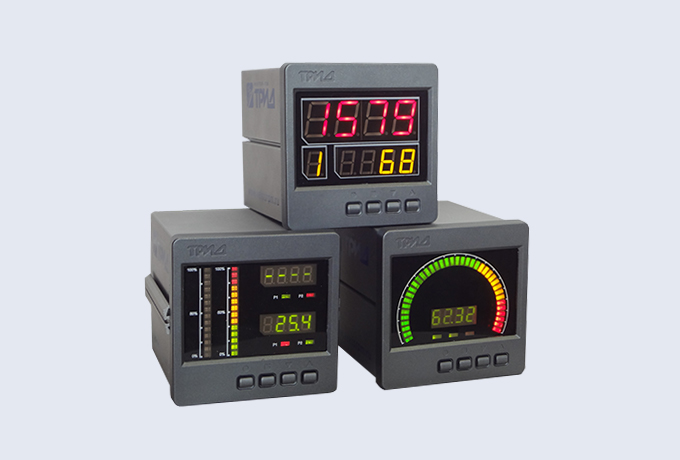

Весовые терминалы КСК10.1 (ИСВ112) и КСК10.2 (ИСВ122) оснащены двухрядным дисплеем. На верхнем индикаторе отображается измеренное значение, на нижнем – заданные значения порогов срабатывания выходных реле. Для многоканальных приборов индикация данных осуществляется последовательно на одном общем дисплее.
Весовые терминалы КСК10.3 (ИСВ332) и КСК10.4 (ИСВ342) оснащены комбинированным цифро-знаковым дисплеем с дугообразной и с круговой светодиодной шкалой. Приборы наглядно отображают значения веса, имитируя показания традиционных стрелочных приборов, а также индицируют точные значения в виде цифр. Цвет графических шкал меняется по мере приближения к заданным значениям веса для удобства визуального контроля.
Двухканальные весовые терминалы КСК10.3 (ИСВ332) оснащены комбинированным цифро-знаковым дисплеем с вертикальными трёхцветными светодиодными шкалами. К прибору параллельно может быть подключено две весовые системы, результаты взвешивания одновременно отображаются на дисплее. Цвет графических шкал меняется по мере приближения к заданным значениям веса для удобства визуального контроля.
Технические характеристики
| Класс точности по ГОСТ OIML R 76-1 | III |
| Номинальное напряжение питания | ~220 В, 50 Гц |
| Допустимое напряжение питания | от 187 до 242 В |
| Потребляемая мощность, не более | 10 Вт |
| Разрядность АЦП | 24 бит |
| Нелинейность, не более | 15 ppm |
| Температурный дрейф, не более | 1 ppm/°C |
| Схема подключения тензодатчика | 4-проводная |
| Минимальное входное сопротивление тензодатчиков на измерительный канал | 50 Ом |
| Диапазон входного сигнала, мВ | от минус 20 до 20 |
| Напряжение питания тензодатчиков, В | 5 |
| Диапазон входного сигнала, мВ/В | от минус 4 до 4 |
| Диапазон измеряемого веса (силы) | определяется НПИ датчика |
| Рабочий диапазон температур | от минус 5 до +50 °С |
| Относительная влажность воздуха | 5…90 %, без конденсации влаги |
| Материал корпуса | металл (дюраль) |
| Тип монтажа | щитовой |
| Габаритные размеры | 96х96х110 мм |
| Степень защиты | IP 54 |
Весоизмерительные приборы КСК внесены в Госреестре СИ РФ под №68544-17, сертификат об утверждении типа средств измерений RU.C.28.556.А №67147.
Модельный ряд
| Кол-во измерительных каналов | Кол-во управляющих реле на канал | Наличие интерфейса RS485 | |
| КСК10.1-1В3Р (ИСВ112-1В3Р-485) | 1 | 3 | + |
| КСК10.2-2В2Р (ИСВ122-2В2Р-485) | 2 | 1 | + |
| КСК10.2-3В3Р (ИСВ122-3В3Р-485) | 3 | 1 | + |
| КСК10.2-4В4Р (ИСВ122-4В4Р-485) | 4 | 1 | + |
| КСК10.3-1В2Р (ИСВ332-1В2Р-485) | 1 | 2 | + |
| КСК10.4-1В3Р (ИСВ342-1В3Р-485) | 1 | 3 | + |
| КСК10.6-2В4Р (ИСВ322-2В4Р-485) | 2 | 2 | + |
Отраслевое применение
Контроль наполнения емкости.
- Емкость устанавливается на весовую платформу или непосредственно на тензодатчики, подключенные к весовому терминалу КСК10 (ИСВ). Весовой блок непрерывно считывает сигнал тензодатчиков и контролирует вес содержимого емкости.
- Оператор через меню прибора задает максимальное или минимальное допустимое значение веса содержимого емкости (за вычетом массы тары).
- К управляющим выходам (реле) подключаются исполнительные устройства, включающие и выключающие подачу продукта. При достижении максимального заданного значения веса срабатывает реле, отключающее подачу продукта в емкость.
- Дополнительные реле могут приводить в действие звуковую или световую сигнализацию, оповещающую рабочий персонал о необходимости выполнения определенных работ. Также возможна настройка реле на включение аварийной сигнализации, которая останавливает технологическое оборудование при выходе значения веса за заданные границы.
Полуавтоматический дозатор.
- Оператор через меню терминала задает значение веса одной или нескольких доз продукта и включает подачу материала.
- При достижении заданного значения веса срабатывает соответствующее реле весового блока, по сигналу которого прекращается подача первого компонента.
- При необходимости может быть начато дозирование второго и последующих компонентов в зависимости от числа реле прибора.
- При достижении полного веса, оператор отключает подачу продукта, выполняет разгрузку тары и далее цикл может быть начат повторно.
Автоматический контроль веса готовой продукции.
- Оператор настраивает одно реле на минимальный допуск значения веса, а второе на максимальный.
- На платформу устанавливается контролируемый груз.
- При превышении веса или при недогрузке сработает одно или второе реле, которые могут быть подключены к средствам сигнализации или к иной автоматике, которая забракует изделие или выполнит корректировку веса.
| Вариант |
КСК10.1-1В3Р (ИСВ112-1В3Р-485) ,КСК10.2-2В2Р (ИСВ122-2В2Р-485) ,КСК10.2-3В3Р (ИСВ122-3В3Р-485) ,КСК10.2-4В4Р (ИСВ122-4В4Р-485) ,КСК10.3-1В2Р (ИСВ332-1В2Р-485) ,КСК10.4-1В3Р (ИСВ342-1В3Р-485) ,КСК10.6-2В4Р (ИСВ322-2В4Р-485) |
|---|
