Твердотельные реле для непрерывного регулирования напряжения HD-xx44.VA, HD-xx22.10U и HD-xx25.LA

ТТР (тиристорные переключатели) этих серий рекомендуется применять для простых случаев непрерывного регулирования напряжения нагрузки силовых электрических цепей в диапазоне от 10 В до номинального напряжения питания, пропорционально входному сигналу управления. В частности с помощью ТТР этих серий эффективно осуществлять:

Регулирование мощности ТЭНов;
Регулирование напряжения на лампах накаливания, например, для корректировки необходимого уровня освещенности и т.п.

Цена: по запросу

В избранное

0 людей смотрят этот товар прямо сейчас

Описание
Детали

Особенности регулирования нагрузки для твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA

Управление резистивной нагрузкой до 30 А для HD-xx44.VA и HD-xx22.10U и до 60 А для HD-xx25.LA;
Типы управляющих сигналов:
- Для HD-xx44.VA:
  Переменный резистор 470 кОм при номинальном U_пит 220 VAC;
  Переменный резистор 560 кОм при номинальном U_пит380 VAC;
  Внимание! Рекомендуется выбирать резистор мощностью не менее 0,5 Вт для предотвращения его перегрева
- Для HD-xx22.10U:
  унифицированный сигнал напряжения 0…10 В;
- Для HD-xx25.LA:
  унифицированный сигнал тока 4…20 мА;
Диапазон регулирования напряжения питания нагрузки:
- 10…440 VAC для HD-xx44.VA;
- 10…220 VAC для HD-xx22.10U;
- 10…250 VAC для HD-xx25.LA;

ВАЖНО! При токе нагрузки свыше 5 А необходимо применение радиаторов охлаждения.

Конструктивные особенности твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA

Медное основание обеспечивает максимально эффективный отвод тепла от выходного силового элемента (для HD-xx44.VA и HD-xx25.LA);
Симисторный выходной силовой элемент обеспечивает высокую надежность регулирования в заданном диапазоне токов нагрузки при сохранении лучшего соотношения цена/качество.

Корпусные особенности твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA

стандартный для рынка ТТР типоразмер корпуса;
высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже коротком замыкании*;
полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).

* ВАЖНО! Более дешевые материалы корпуса не обеспечивают целостность ТТР при коротком замыкании.

Технические характеристики реле серийHD-хх44.VA / 22.10U / 25.LA

Характеристики входных цепей ТТР серийHD-хх44.VA / 22.10U / 25.LA

Параметр	Значение
Модель ТТР	HD-хх44.VA	HD-хх22.10U	HD-хх25.LA
Тип управляющего сигнала	Переменный резистор¹: 470 кОм при номинальном U_пит=220 В, 560 кОм при номинальном U_пит=380 В	Унифицированный сигнал напряжения 0…10 В ²	Унифицированный сигнал тока 4…20 мА
Входное сопротивление	—	≥ 4 кОм	≤ 0,4 кОм
Гальваническая развязка с выходной цепью	Нет	Есть

1 — рекомендуемая марка резистора СП4-2Ма (мощность не менее 0,5 Вт).

2 – рабочий диапазон управляющего сигнала составляет 2…10 В. При отсутствии / обрыве управляющего сигнала или при его значении ≤ 2 VDC в цепи нагрузки будет присутствовать минимальный уровень напряжения ≤ 10 VAC.

Характеристики выходной цепи ТТР серииHD-хх44.VA

Параметр	Значение
Номинальный ток ТТР	10 A	25 A	40 A
Тип выходных силовых элементов	Симисторы (TRIAC)
Тип коммутируемой сети	Однофазная
Вид коммутируемого тока	Переменный
Вид коммутации:	Фазовое управление симистором
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	10 A	25 A	40 A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	120 А	300 А	410 А
Диапазон регулирования напряжения	10…440 VAC (при U питания нагрузки 220/380VAC)
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	2,21 °С/ Вт	1,25 °С/ Вт	1,13 °С/ Вт
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	128 А²с	450 А²с	840 А²с
Состояние реле при обрыве либо отсутствии входного сигнала	Включено с минимальным выходным напряжением
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

Характеристики выходной цепи ТТР серииHD-хх22.10U

Параметр	Значение
Номинальный ток ТТР	10 A	25 A	40 A
Тип выходных силовых элементов	Симисторы (TRIAC)
Тип коммутируемой сети	Однофазная
Вид коммутируемого тока	Переменный
Вид коммутации:	Фазовое управление симистором
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	10 A	25 A	40 A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	120 А	300 А	410 А
Диапазон регулирования напряжения	10…220 VAC (при U питания нагрузки 220VAC)
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	600 VAC (6 класс)
Тепловое сопротивление переход – основание (Rthjc)	2,21 °С/ Вт	1,25 °С/ Вт	1,13 °С/ Вт
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	128 А²с	450 А²с	840 А²с
Состояние реле при обрыве либо отсутствии входного сигнала	При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

Характеристики выходной цепи ТТР серииHD-хх25.LA(≤ 40 А)

Параметр	Значение
Номинальный ток ТТР	10 A	25 A	40 A
Тип выходных силовых элементов	Симисторы (TRIAC)
Тип коммутируемой сети	Однофазная
Вид коммутируемого тока	Переменный
Вид коммутации:	Фазовое управление симистором
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	10 A	25 A	40 A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	120 А	300 А	410 А
Диапазон регулирования напряжения	10…250 VAC (при U питания нагрузки 220/230VAC)
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	2,21 °С/ Вт	1,25 °С/ Вт	1,13 °С/ Вт
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	128 А²с	450 А²с	840 А²с
Состояние реле при обрыве либо отсутствии входного сигнала	При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

Характеристики выходной цепи ТТР серииHD-хх25.LA(≥ 60 А)

Параметр	Значение
Номинальный ток ТТР	60 A	80 A
Тип выходныхсиловых элементов	Симисторы (TRIAC)
Тип коммутируемой сети	Однофазная
Вид коммутируемоготока	Переменный
Вид коммутации:	Фазовое управление симистором
Минимальный коммутируемый ток	0,1 А
Максимальный коммутируемый ток	60 A	80 A
Ток утечки в закрытом состоянии	≤ 10 мА
Скорость нарастания тока (di/dt)	50 А/мкс
Максимальный импульс тока во включенном состоянии (≤ 10мс)	780 А	1000 А
Диапазон регулирования напряжения	10…250 VAC (при U питания нагрузки 220/230VAC)
Частота источника питания нагрузки	50 Гц
Максимальное пиковое напряжение	900 VAC (9 класс)
Тепловое сопротивление переход – основание (Rthjc)	0,67 °С/ Вт	0,52 °С/ Вт
Скорость нарастания напряжения в закрытом состоянии (dV/dt)	500 В/мкс
I²t (< 10 мс)	1800 А²с	3200 А²с
Состояние реле при обрыве либо отсутствии входного сигнала	При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания
Электрическая прочность изоляции (цепь упр. / вых. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вх. цепь)	2500 V в течение 1 минуты
Электрическая прочность изоляции (корпус / вых. цепь)	2500 V в течение 1 минуты
Сопротивление изоляции	500 МОм (при 500 VDC)

Общие технические характеристики ТТР серийHD-хх44.VA / 22.10U / 25.LA

Параметр	Значение
Температура окружающей среды	-30…+70 °С
Охлаждение	Воздушное
Материал основания	Медь никелированная; Алюминий (для серии HD-хх22.10U)
Индикация наличия управляющего сигнала	Светодиодная
Тип монтажа	Крепление винтами на плоскость или радиатор охлаждения
Масса	≤ 150 г; ≤ 135 г (для серии HD-хх22.10U)

Модификации и номинальные токи ТТР серийHD-хх44.VA / 22.10U / 25.LA

Модификация ТТР	Значение
HD-хх44.VA
HD-1044.VA	10 A
HD-2544.VA	25 A
HD-4044.VA	40 A
HD-хх22.10U
HD-1022.10U	10 A
HD-2522.10U	25 A
HD-4022.10U	40 A
HD-хх25.LA
HD-1025.LA	10 A
HD-2525.LA	25 A
HD-4025.LA	40 A
HD-6025.LA	60 A
HD-8025.LA	80 A

Габаритные и установочные размеры

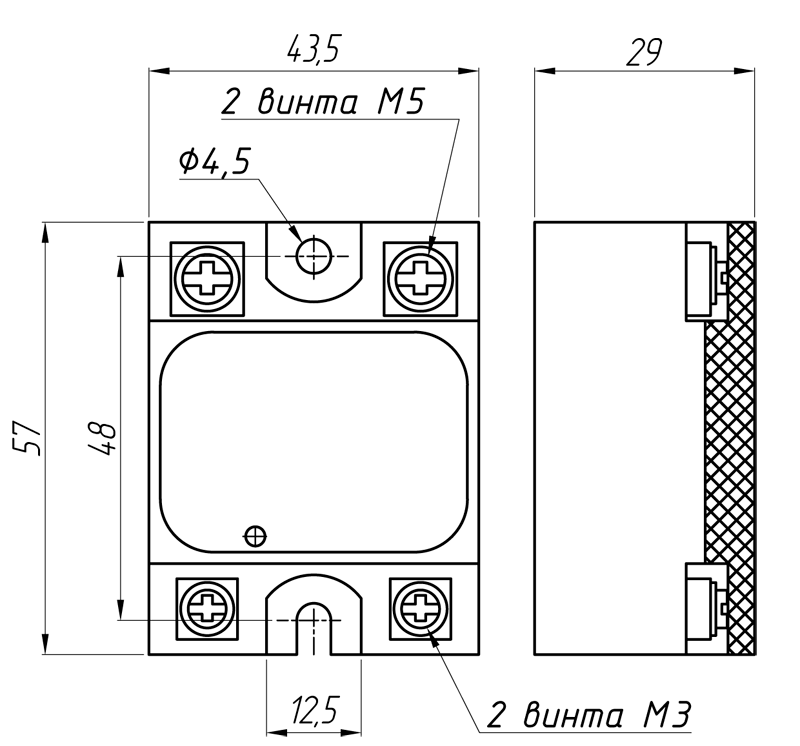

Реле серий HD-хх44.VA / 25.LA

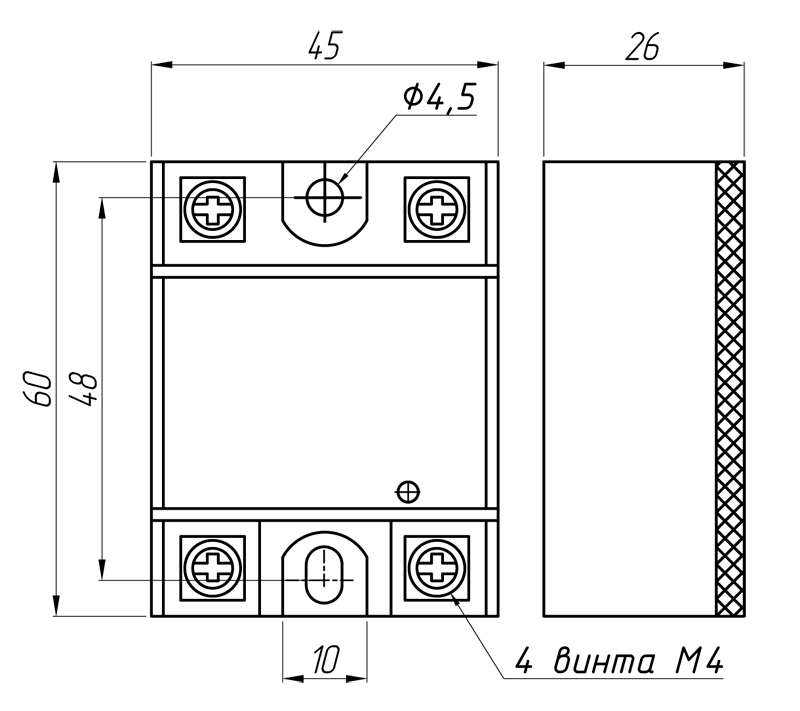

Реле серии HD-хх22.10U

Схема подключения

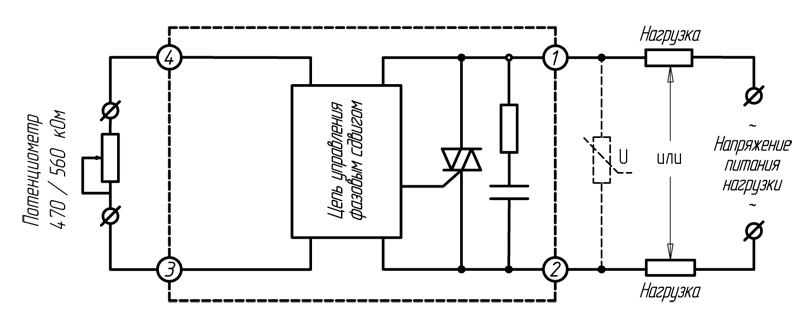

Реле серии HD-хх44.VA

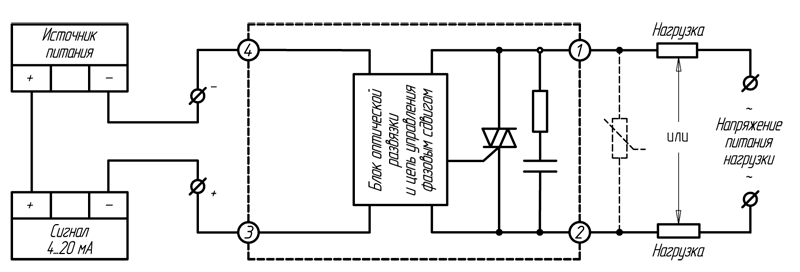

Реле серий HD-хх25.LA

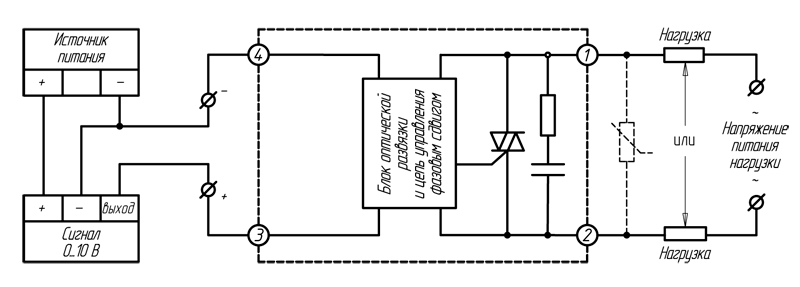

Реле серий HD-хх22.10U
