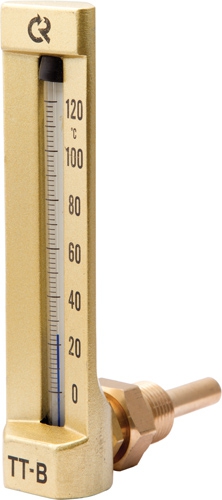

ТТ-В, термометр жидкостный виброустойчивый
Цена: по запросу
Термометр жидкостный технический ТТ-В предназначен для измерения температуры неагрессивных жидких и газообразных сред в условиях вибрации в различных отраслях промышленности в пределах от −30 до +600 °С.
Термометры ТТВ состоят из защищенной стеклянной оболочкой капиллярной трубки с резервуаром, заполненным термометрической жидкостью, защитного корпуса и защитной гильзы. Шкала термометра нанесена на наружной поверхности капиллярной трубки. Верхняя часть капиллярной трубки (со шкалой) находится в корпусе, а нижняя (с резервуаром) — в гильзе.
Корпус изготовлен из анодированного алюминия. Гильза изготавливается либо из латуни (для термометров с верхним пределом измерений до 200 °С), либо из никелированной стали (для термометров с диапазоном измерений 0…600 °С), либо из нержавеющей стали (под заказ). В зависимости от типа подсоединения производятся два исполнения: термометр угловой и термометр прямой.
Область применения: судостроение, водоснабжение, теплоснабжение.
Диапазоны показаний температур
| −30…+70 °С | 0…+50 °С |
| 0…+100 °С | 0…+120 °С |
| 0…+160 °С | 0…+200 °С |
| 0…+600 °С |
Рабочая температура
Окружающая среда: −40…+60 °С
Длина верхней и погружной частей
| Диапазон температур, °С | Верхняя часть, мм | Погружная̆ часть, мм |
| −30…+70, 0…+200 | 110; 150; 200 | 30*; 40; 50; 64; 100; 150 |
| −30…+70, 0…+200 | 110; 150; 200 | 40; 50; 64; 100; 150 |
| 0…+600* | 200 | 100; 150 |
* — только прямое присоединение.
Корпус
Анодированный алюминий
Погрешность измерений
От 1 до 10 °С в зависимости от диапазона измеряемой температуры и цены деления шкалы термометра (Таблица 1)
Присоединение
G½ (под заказ другие резьбы)
Исполнение
Прямое или угловое
Заполнение
Этанол или толуол
Материал гильзы
Латунь (только до 200 °C включительно);
Нержавеющая сталь 08Х18Н10 (600 °C или при длине погружной части 150 мм)
Комплектность
Гильза из латуни или нержавеющей стали, в зависимости от диапазона показаний ТТ-В
Рабочее давление
на гильзе:
10 МПа — для латунных гильз
25 МПа — для гильз из нержавеющей стали
Межповерочный интервал
3 года
Техническая документация
ТУ 4321-002-4719015564-2008
ГОСТ 28498-90
| Вариант |
ТТ-В (-30…+70; 0…50/100/120/160/200°С), L=(30,40,50,64,100мм), прямой, высота корпуса (110,150,200мм) ,ТТ-В (-30…+70; 0…50 / 100 / 120 / 160 / 200°С), L=150мм, вид корпуса: прямой или угловой, высота корпуса (110, 150, 200мм) ,ТТ-В (0-600°С), L=100мм, вид корпуса: прямой, высота корпуса 200мм ,ТТ-В (0-600°С), L=150мм, вид корпуса: прямой, высота корпуса 200мм |
|---|---|
| Бренд |
