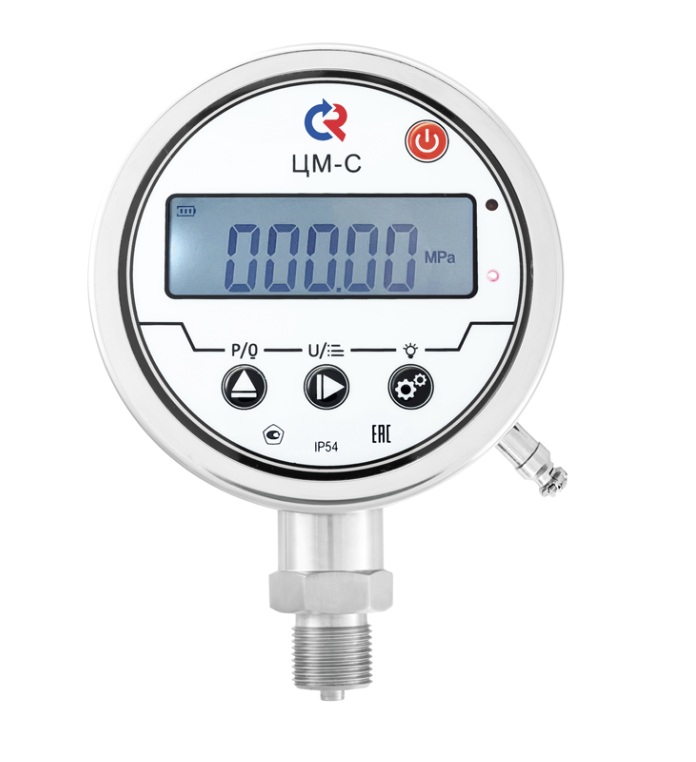

Циф­ро­вые ма­но­мет­ры с ана­ло­го­вым вы­ход­ным сиг­на­лом ЦМ-С

Тип ЦМ-С-И (ЦМ-С-В, ЦМ-С-ИВ), серия 21Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали, а также передачи данных в системы управления и контроля.

Цена: по запросу

Отправьте заявку
Форма заявки

0 людей смотрят этот товар прямо сейчас

Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления.

Диаметр корпуса, мм: 100
Класс точности: 0,25 / 0,1
Диапазон показаний давлений, МПа

ЦМ-С-И 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 /
6 / 10 / 16 / 25 / 40 / 60 / 100
ЦМ-С-В −0,1…0
ЦМ-С-ИВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 /2,4

Выходной сигнал

4…20 мА / 4…20 мА + 2 релейных выхода

Основные единицы измерения

МПа, кПа, Па, psi, бар, мбар, мм рт. ст., кгс/см2,
дюйм вод. ст., мм вод. ст., дюйм рт. ст.

Диапазон рабочих температур, °C

Окружающая среда: −10…+50
Измеряемая среда: −10…+70

Корпус

IP54, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10,
байонетное

Питание

− 24В

Дисплей

5-разрядный

Подсветка дисплея

Белая

Штуцер

Нержавеющая сталь 08Х18Н10

Присоединение

Радиальное

Резьба присоединения

M20×1,5 (под заказ G1⁄2)

Межповерочный интервал

3 года

Техническая документация

НСРП.421262.020ТУ

Манометры ЦМ-С-И

Тип Диаметр корпуса Класс точности Выходной сигнал, мА Диапазон показаний давлений, МПа Резьба присоединения Присоединение (расположение штуцера)
ЦМ-С-И-521 100 0,25 4-20 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 М20×1,5 радиальное
0…10 / 16 / 25 / 40 / 60 / 100
4-20+2PNP 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
0…10 / 16 / 25 / 40 / 60 / 100
0,1 4-20 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
0…10 / 16 / 25 / 40 / 60 / 100
4-20+2PNP 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
0…10 / 16 / 25 / 40 / 60 / 100

Вакуумметры ЦМ-С-В

Тип Диаметр корпуса Класс точности Выходной сигнал, мА Диапазон показаний давлений, МПа Резьба присоединения Присоединение (расположение штуцера)
ЦМ-С-В-521 100 0,25 4-20 −0,1…0 М20×1,5 радиальное
4-20+2PNP
0,1 4-20
4-20+2PNP

Мановакуумметры ЦМ-С-ИВ

Тип Диаметр корпуса Класс точности Выходной сигнал, мА Диапазон показаний давлений, МПа Резьба присоединения Присоединение (расположение штуцера)
ЦМ-С-ИВ-521 100 0,25 4-20 −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 М20×1,5 радиальное
4-20+2PNP
0,1 4-20
4-20+2PNP

Дополнительные опции

Наименование услуги Тип
Индивидуальный паспорт на нумерованный прибор ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ
Свидетельство о поверке к нумерованному прибору кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ
Первичная заводская поверка кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ
Периодическая поверка кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 (подстройка без ремонта) ЦМ-С-И, ЦМ-С-В, ЦМ-С-ИВ
кл.т. 0,1 (кроме 100 МПа), кл.т. 0,25 — как эталон 4 разряда (подстройка без ремонта)
