ТС713А, Термосопротивление с проводом

— ТУ 4211-011-12023213-2009
— Внесены в Государственный реестр средств измерений под № 41202-09
— Номинальная статическая характеристика Pt100 по ГОСТ Р 8.625-2006.
— Класс допуска В по ГОСТ Р 8.625-2006.
— Если требуется изготовление датчика с длиной погружной части менее 60 мм или более 250 мм, то датчик не может быть поверен, т.к. данная длина не указана в описании типа.

Пример для записи при заказе: ТС713А-d6-H300-L2-М16-МГТФЭ-Pt100 (-50…+150⁰С)
−  ТC713А — модель преобразователя;
−  d6 – диаметр корпуса (мм);
−  Н300 — длина погружаемой части в (мм);
−  L2 – длина провода (м);
−  МГТФЭ – марка провода;
−  М16 – штуцер М16х1,5
−  Pt100 — тип НСХ.

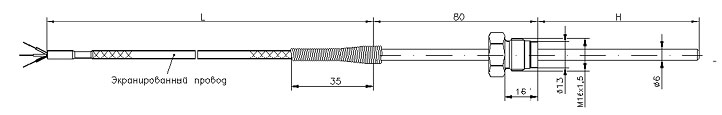

Технические характеристики «ТС713А»

• Корпус датчика:12Х18Н10Т.
• Диаметр корпуса: 6 мм.
• Длина погружной части: 60, 80, 100, 120, 160, 200, 250 мм.
• Штуцер: М16х1,5, М20х1,5 ( по заказу G1/2).
• Удлинительный провод: МГТФЭ.
• Переход с корпуса на провод:Защита пружиной.


Модели прибора

ТС713А-d6-H050-L0,5-М16-МГТФЭ-Pt100 (-50…+150С)
Диаметр погружной части 6мм,
длина погружной части 50мм,
экранированный провод 0,5м, штуцер М16.
Датчик внесен в Гос. реестр СИ

ТС713А-d6-H100-L0,5-М16-МГТФЭ-Pt100 (-50…+150С)
Диаметр погружной части 6мм,
длина погружной части 100мм,
экранированный провод 0,5м, штуцер М16.
Датчик внесен в Гос. реестр СИ
