Особенности коммутации нагрузки для серий HT-xx44.ZD3 и HT-xx44.ZA2
- Коммутация резистивной нагрузки: до 90 А для HT-хх44.ZD3 / до 60 А для HT-хх44.ZA2;
- максимально допустимый ток нагрузки до 120 А.
ВАЖНО! Для коммутации нагрузки свыше 90 А рекомендуется использовать мощные ТТР (ТППТ) серий BDH-xx44.ZD3 и SBDH-xx44.ZD3 (по одному для каждой из 3-х фаз), они имеют корпус промышленного исполнения и удобный клеммник для присоединения проводов большого сечения.
- Управляющие сигналы: 3…32 VDC для HT-xx44.ZD3 / 90…250 VAC для HT-xx44.ZA2;
- Широкий диапазон коммутируемого напряжения 40…440 VAC;
- Высокое максимальное пиковое напряжение (9 класс, 900VAC);
- Коммутация трехфазной нагрузки с любой схемой включения («Звезда», «Звезда с нейтралью» и «Треугольник»)*;
- Возможность коммутации трех независимых цепей с однофазной нагрузкой благодаря наличию элементов коммутации в каждой фазе ТТР*;
- Переключение в «нуле» минимизирует коммутационные помехи;
ВАЖНО! При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения.
* другие известные в России ТППТ имеют всего две коммутируемых фазы, а третья фаза, как правило, зашунтирована перемычкой. Такие реле не позволяют коммутировать однофазную либо трехфазную нагрузку по схеме «Звезда с нейтралью».
Конструктивные особенности твердотельных переключателей (твердотельных реле) серий HT-xx44.ZD3 и HT-xx44.ZA2
Надежная работа ТТР этих серий в заданном диапазоне токов коммутации обеспечивается следующими техническими решениями:
- Медное основание обеспечивает максимально эффективный отвод тепла от выходного силового элемента;
- Применение различных типов выходных силовых элементов (в зависимости от модификации) гарантируют высокую надежность ТТР при сохранении лучшего соотношения цена/качество.
- Встроенная, шунтирующая выход RC-цепочка повышает надежность работы в условиях действия импульсных помех.
Корпусные особенности твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2
- Специализированный тип корпуса для трехфазного реле;
- Высокая термостойкость корпуса из специализированного пластиката (аналогичен карболиту, но не обладает хрупкостью) гарантирует его целостность даже при коротком замыкании, в отличие от аналогов других производителей, применяющих более дешевые материалы корпуса для своих реле;
- Полная заливка всех элементов компаундом и герметичный корпус препятствует попаданию внутрь пыли и влаги, сохраняя работоспособность ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP54 по ГОСТ 14254 по ГОСТ 14254, без учета клемм присоединения).
Технические характеристики тиристорных переключателей переменного тока серий HT-хх44.ZD3 / ZA2
Характеристики входных цепей ТТР серийHT-хх44.ZD3 / ZA2
| Параметр | Значение | |
| Модель ТТР | HT-хх44.ZD3 | HT-хх44.ZA2 |
| Тип управляющего сигнала | Дискретный сигнал напряжения | |
| Диапазон напряжения управляющего сигнала | 3…32 VDC | 90…250 VAC |
| Напряжение гарантированного включения | ≥ 3 VDC | ≥ 90VAC |
| Напряжение гарантированного выключения | ≤ 1 VDC | ≤ 10 VAC |
| Ток потребления цепи управления | ≤ 22 мА (±0,5 мА) | ≤ 35 мА |
| Время включения | ≤ 10 мс при f=50 Гц | ≤ 10мс |
| Время выключения | ≤ 10 мс при f=50 Гц | ≤ 40мс |
| Максимальная частота переключения | ≤ 50 Гц при f=50 Гц | ≤ 20 Гц при f=50 Гц |
Характеристики выходной цепи ТТР серииHT-хх44.ZD3 (≤ 40 А)
| Параметр | Значение | ||
| Номинальный ток ТТР | 10А | 25А | 40А |
| Тип выходных силовых элементов | Симисторы (TRIAC) | ||
| Тип коммутируемой сети |
|
||
| Вид коммутируемого тока | Переменный | ||
| Вид коммутации: | С контролем перехода через «0» | ||
| Минимальный коммутируемый ток | 0,1 А | ||
| Максимальный коммутируемый ток | 10 A | 25 A | 40 A |
| Ток утечки в закрытом состоянии | ≤ 10 мА | ||
| Скорость нарастания тока (di/dt) | 50 А/мкс | ||
| Максимальный импульс тока во включенном состоянии (≤ 10мс) | 120 А | 300 А | 410 А |
| Диапазон напряжения питания нагрузки | 40…440 VAC | ||
| Частота источника питания нагрузки | 50 Гц | ||
| Максимальное пиковое напряжение | 900 VAC (9 класс) | ||
| Тепловое сопротивление переход – основание (Rthjc) | 2,23 °С/ Вт | 1,27 °С/ Вт | 1,15 °С/ Вт |
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤ 1,6 V | ||
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 500 В/мкс | ||
| I2t (< 10 мс) | 85 А2с | 450 А2с | 840 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) | 2500 V в течение 1 минуты | ||
| Электрическая прочность изоляции (корпус / вх. цепь) | 2500 V в течение 1 минуты | ||
| Электрическая прочность изоляции (корпус / вых. цепь) | 2500 V в течение 1 минуты | ||
| Сопротивление изоляции | 500 МОм (при 500 VDC) | ||
Характеристики выходной цепи ТТР серииHT-хх44.ZD3 (60 и 80 А)
| Параметр | Значение | |
| Номинальный ток ТТР | 60А | 80А |
| Тип выходныхсиловых элементов | Тиристоры | |
| Тип коммутируемой сети |
|
|
| Вид коммутируемоготока | Переменный | |
| Вид коммутации: | С контролем перехода через «0» | |
| Минимальный коммутируемый ток | 0,1 А | |
| Максимальный коммутируемый ток | 60 A | 80A |
| Ток утечки в закрытом состоянии | ≤ 10 мА | |
| Скорость нарастания тока (di/dt) | 50 А/мкс | |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) | 780 А | 1000 А |
| Диапазон напряжения питания нагрузки | 40…440 VAC | |
| Частота источника питания нагрузки | 50 Гц | |
| Максимальное пиковое напряжение | 900 VAC (9 класс) | |
| Тепловое сопротивление переход – основание (Rthjc) | 0,67 °С/ Вт | 0,52 °С/ Вт |
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤ 1,6 V | |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 500 В/мкс | |
| I2t (< 10 мс) | 1800 А2с | 3200 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) | 2500 V в течение 1 минуты | |
| Электрическая прочность изоляции (корпус / вх. цепь) | 2500 V в течение 1 минуты | |
| Электрическая прочность изоляции (корпус / вых. цепь) | 2500 V в течение 1 минуты | |
| Сопротивление изоляции | 500 МОм (при 500 VDC) | |
Характеристики выходной цепи ТТР серииHT-хх44.ZD3 (≥ 100 А)
| Параметр | Значение | |
| Номинальный ток ТТР | 100А | 120А |
| Тип выходныхсиловых элементов | SCR — тиристоры | |
| Тип коммутируемой сети |
|
|
| Вид коммутируемоготока | Переменный | |
| Вид коммутации: | С контролем перехода через «0» | |
| Минимальный коммутируемый ток | 0,1 А | |
| Максимальный коммутируемый ток | 100 A | 120A |
| Ток утечки в закрытом состоянии | ≤ 10 мА | |
| Скорость нарастания тока (di/dt) | 100 А/мкс | |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) | 1600 А | 1800 А |
| Диапазон напряжения питания нагрузки | 40…440 VAC | |
| Частота источника питания нагрузки | 50 Гц | |
| Максимальное пиковое напряжение | 900 VAC (9 класс) | |
| Тепловое сопротивление переход – основание (Rthjc) | 0,41 °С/ Вт | 0,34 °С/ Вт |
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤ 1,6 V | |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 500 В/мкс | |
| I2t (< 10 мс) | 5000 А2с | 7200 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) | 2500 V в течение 1 минуты | |
| Электрическая прочность изоляции (корпус / вх. цепь) | 2500 V в течение 1 минуты | |
| Электрическая прочность изоляции (корпус / вых. цепь) | 2500 V в течение 1 минуты | |
| Сопротивление изоляции | 500 МОм (при 500 VDC) | |
Характеристики выходной цепи ТТР серииHT-хх44.ZA2(≤ 40 А)
| Параметр | Значение | ||
| Номинальный ток ТТР | 10А | 25А | 40А |
| Тип выходных силовых элементов | Симисторы (TRIAC) | ||
| Тип коммутируемой сети |
|
||
| Вид коммутируемого тока | Переменный | ||
| Вид коммутации: | С контролем перехода через «0» | ||
| Минимальный коммутируемый ток | 0,1 А | ||
| Максимальный коммутируемый ток | 10 A | 25 A | 40 A |
| Ток утечки в закрытом состоянии | ≤ 10 мА | ||
| Скорость нарастания тока (di/dt) | 50 А/мкс | ||
| Максимальный импульс тока во включенном состоянии (≤ 10мс) | 120 А | 300 А | 410 А |
| Диапазон напряжения питания нагрузки | 40…440 VAC | ||
| Частота источника питания нагрузки | 50 Гц | ||
| Максимальное пиковое напряжение | 900 VAC (9 класс) | ||
| Тепловое сопротивление переход – основание (Rthjc) | 2,23 °С/ Вт | 1,27 °С/ Вт | 1,15 °С/ Вт |
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤ 1,6 V | ||
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 500 В/мкс | ||
| I2t (< 10 мс) | 85 А2с | 450 А2с | 840 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) | 2500 V в течение 1 минуты | ||
| Электрическая прочность изоляции (корпус / вх. цепь) | 2500 V в течение 1 минуты | ||
| Электрическая прочность изоляции (корпус / вых. цепь) | 2500 V в течение 1 минуты | ||
| Сопротивление изоляции | 500 МОм (при 500 VDC) | ||
Характеристики выходной цепи ТТР серииHT-хх44.ZA2 (60 и 80 А)
| Параметр | Значение | |
| Номинальный ток ТТР | 60А | 80А |
| Тип выходныхсиловых элементов | Тиристоры | |
| Тип коммутируемой сети |
|
|
| Вид коммутируемоготока | Переменный | |
| Вид коммутации: | С контролем перехода через «0» | |
| Минимальный коммутируемый ток | 0,1 А | |
| Максимальный коммутируемый ток | 60 A | 80A |
| Ток утечки в закрытом состоянии | ≤ 10 мА | |
| Скорость нарастания тока (di/dt) | 50 А/мкс | |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) | 780 А | 1000 А |
| Диапазон напряжения питания нагрузки | 40…440 VAC | |
| Частота источника питания нагрузки | 50 Гц | |
| Максимальное пиковое напряжение | 900 VAC (9 класс) | |
| Тепловое сопротивление переход – основание (Rthjc) | 0,67 °С/ Вт | 0,52 °С/ Вт |
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤ 1,6 V | |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 500 В/мкс | |
| I2t (< 10 мс) | 1800 А2с | 3200 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) | 2500 V в течение 1 минуты | |
| Электрическая прочность изоляции (корпус / вх. цепь) | 2500 V в течение 1 минуты | |
| Электрическая прочность изоляции (корпус / вых. цепь) | 2500 V в течение 1 минуты | |
| Сопротивление изоляции | 500 МОм (при 500 VDC) | |
Характеристики выходной цепи ТТР серииHT-хх44.ZA2 (≥ 100 А)
| Параметр | Значение | |
| Номинальный ток ТТР | 100А | 120А |
| Тип выходныхсиловых элементов | Тиристоры | |
| Тип коммутируемой сети |
|
|
| Вид коммутируемоготока | Переменный | |
| Вид коммутации: | С контролем перехода через «0» | |
| Минимальный коммутируемый ток | 0,1 А | |
| Максимальный коммутируемый ток | 100 A | 120A |
| Ток утечки в закрытом состоянии | ≤ 10 мА | |
| Скорость нарастания тока (di/dt) | 100 А/мкс | |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) | 1600 А | 1800 А |
| Диапазон напряжения питания нагрузки | 40…440 VAC | |
| Частота источника питания нагрузки | 50 Гц | |
| Максимальное пиковое напряжение | 900 VAC (9 класс) | |
| Тепловое сопротивление переход – основание (Rthjc) | 0,41 °С/ Вт | 0,34 °С/ Вт |
| Падение напряжения в коммутируемой цепи во включенном состоянии | ≤ 1,6 V | |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) | 500 В/мкс | |
| I2t (< 10 мс) | 5000 А2с | 7200 А2с |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) | 2500 V в течение 1 минуты | |
| Электрическая прочность изоляции (корпус / вх. цепь) | 2500 V в течение 1 минуты | |
| Электрическая прочность изоляции (корпус / вых. цепь) | 2500 V в течение 1 минуты | |
| Сопротивление изоляции | 500 МОм (при 500 VDC) | |
Общие технические характеристики ТТР серииHT-хх44.ZD3 / ZA2
| Параметр | Значение |
| Температура окружающей среды | -30…+70 °С |
| Охлаждение | Воздушное |
| Материал основания | Медь никелированная |
| Индикация наличия управляющего сигнала | Светодиодная |
| Тип монтажа | Крепление винтами на плоскость или радиатор охлаждения |
| Масса | ≤ 540 г |
Модификации и номинальные токи ТТР серийHT-хх44.ZD3 / ZA2
| Модификация ТТР | Номинальный ток нагрузки |
| HT-хх44.ZD3 | |
| HT-1044.ZD3 | 10 A |
| HT-2544.ZD3 | 25 A |
| HT-4044.ZD3 | 40 A |
| HT-6044.ZD3 | 60 A |
| HT-8044.ZD3 | 80 |
| HT-10044.ZD3 | 100 |
| HT-12044.ZD3 | 120 A |
| HT-хх44.ZA2 | |
| HT-1044.ZA2 | 10 A |
| HT-2544.ZA2 | 25 A |
| HT-4044.ZA2 | 40 A |
| HT-6044.ZA2 | 60 A |
| HT-8044.ZA2 | 80 |
| HT-10044.ZA2 | 100 |
| HT-12044.ZA2 | 120 A |

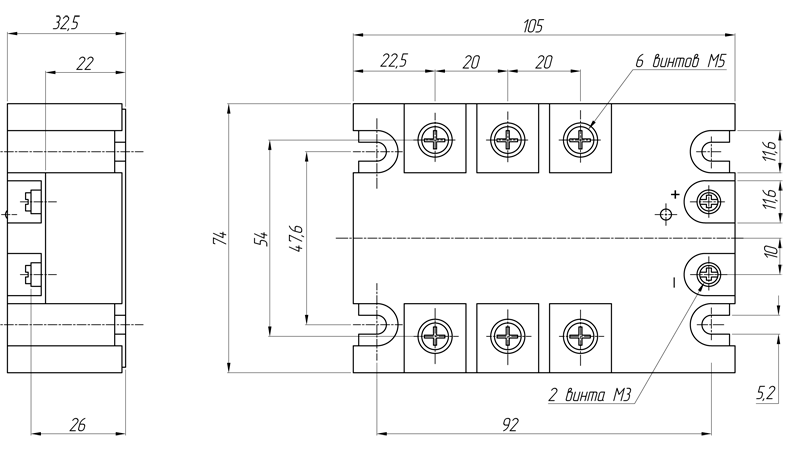

Габаритные и установочные размеры реле серий HT-хх44.ZD3 / ZA2
Схема подключения

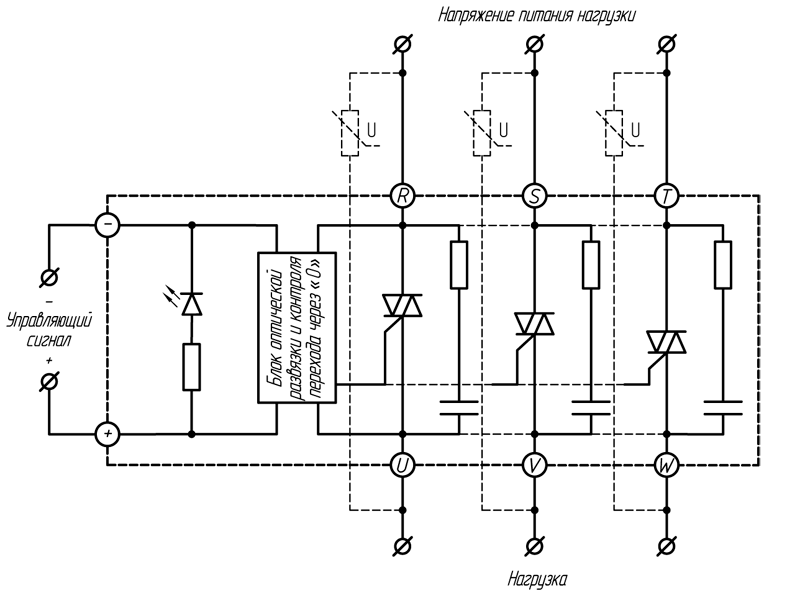

Реле серии HT-хх44.ZD3 (≤ 40 A)

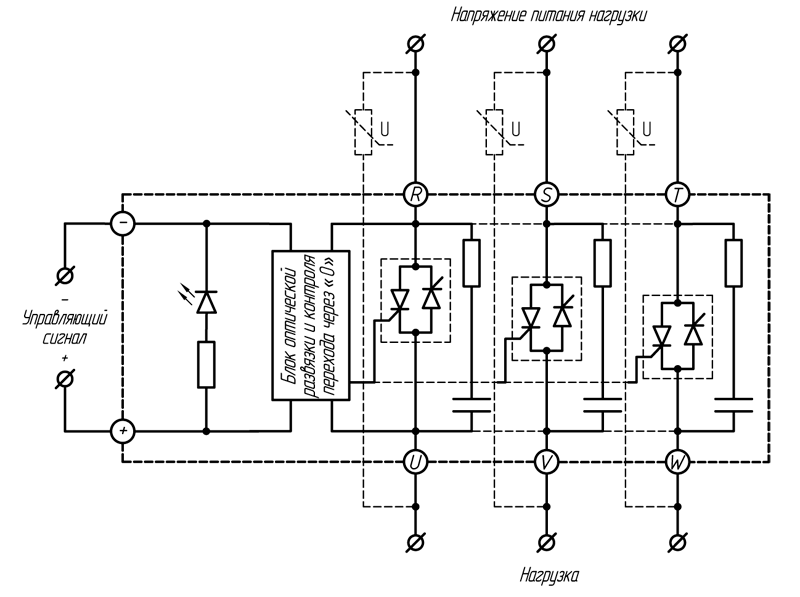

Реле серии HT-хх44.ZD3 (60и 80 A)

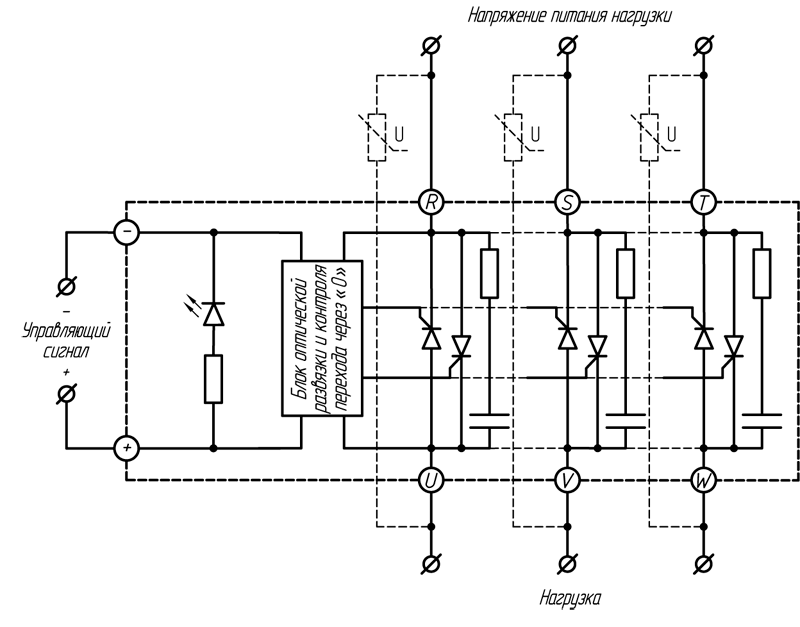

Реле серии HT-хх44.ZD3 (≥ 100A)

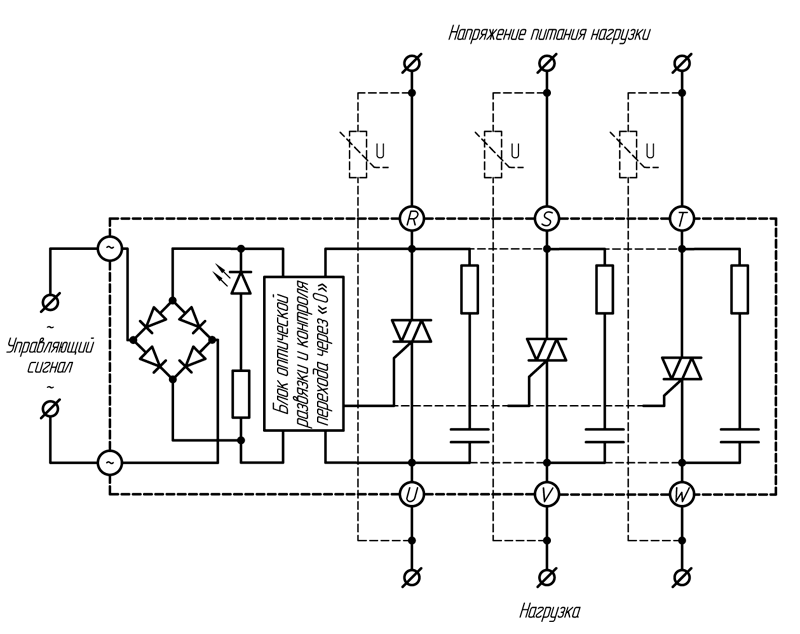

Реле серии HT-хх44.ZA2 (≤ 40 A)

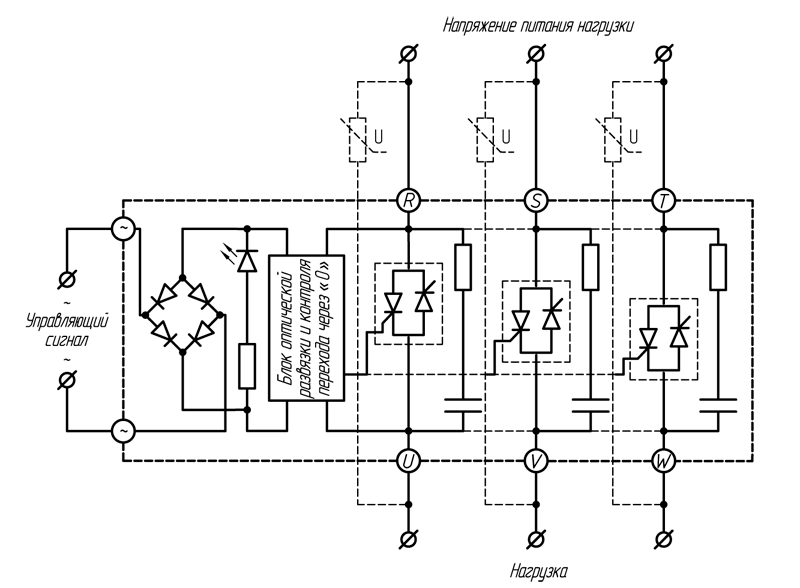

Реле серии HT-хх44.ZA2 (≥ 60A)
