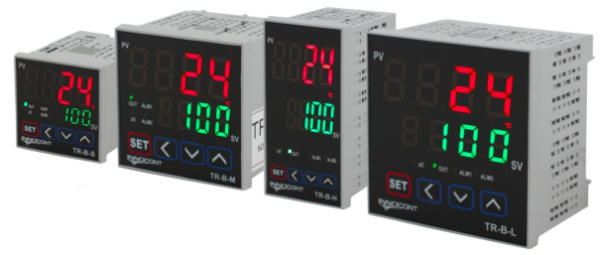

TR-B Температурный контроллер

TR-B — температурный контроллер с двумя индикаторами и PID регулятором серии INNOCONT.

Размер: Ш48xВ48мм, Ш48xВ96мм, Ш72xВ72мм, Ш96xВ96мм
Питание: 110-220 VAC

Выбор термодатчика:
— термосопротивление — DPt100Ω, Cu50Ω (допустимое сопротивление — макс. 5 Ом на провод);
— термопара — К(ТХА), J(ТЖК), L(ТХК)

Выход управления в зависимости от исполнения:
 — Релейный: 220 В переменного тока, 3 А
 — SSR: 12 В постоянного тока ± 2 В, макс. 20 мА
 — Аналоговый: 4…20 мА (сопротивление нагрузки макс. 500 Ом)

Выход сигнализации:
 — Реле: 220 В перем. тока, 1 А

Тип регулирования:
 — ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования

Варианты исполнений температурных контроллеров INNOCONT серий TR-B и TR-C

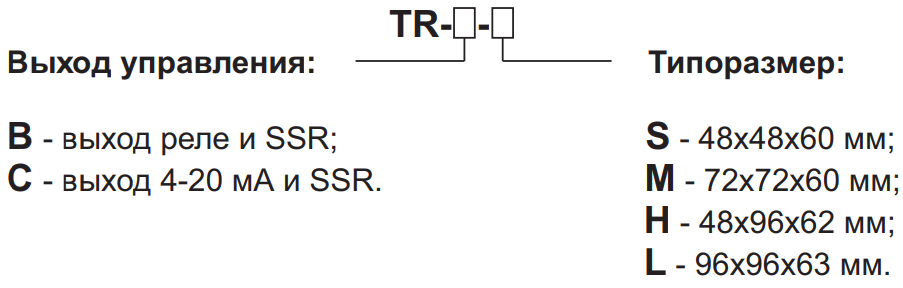

В зависимости от типоразмера, температурные контроллеры INNOCONT имеют различные артикулы. Структура
формирования артикулов:

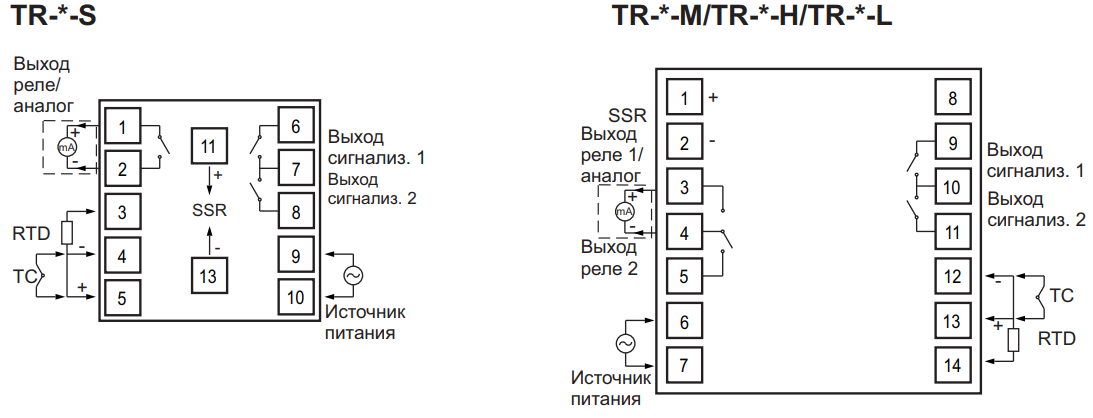

Схема соединений:

Примеры обозначений:
TR-B-S    Температурный контроллер, 2 дисплея, 4 разряда, 48х48х60 мм, 2 аварийных выхода, 110-220VAC, выход: реле + твердотельное реле
TR-B-H    Температурный контроллер, 2 дисплея, 4 разряда, 48х96х62 мм, 2 аварийных выхода, 110-220VAC, выход: реле + твердотельное реле
TR-B-M    Температурный контроллер, 2 дисплея, 4 разряда, 72х72х60 мм, 2 аварийных выхода, 110-220VAC, выход: реле + твердотельное реле
TR-B-L    Температурный контроллер, 2 дисплея, 4 разряда, 96х96х63 мм, 2 аварийных выхода, 110-220VAC, выход: реле + твердотельное реле
