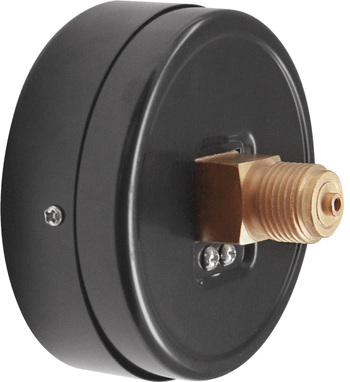

ТМВ-310, мановакууметр стандартного исполнения d63мм

Мановакууметр стандартный ТМВ-310 используется для измерения избыточного-вакууметрического давления (давления-разрежения) неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Область применения ТМВ 310: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.

    Диаметр корпуса 63 мм

    Класс точности 2,5

    Диапазон показаний давлений
      ТМВ     −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

    Рабочие диапазоны
    Постоянная нагрузка: ¾ шкалы
    Переменная нагрузка: ⅔ шкалы
    Кратковременная нагрузка: 110% шкалы

    Рабочая температура
    Окружающая среда: −60…+60 °C
    Измеряемая среда: до +150 °C

    Корпус
    IP40, сталь, цвет черный

    Кольцо
    Сталь, цвет черный

    Чувствительный элемент
    Медный сплав (100 МПа — сталь 38ХМ)

    Трибко-секторный механизм
    Медный сплав

    Циферблат
    Алюминий, шкала черная на белом фоне

    Стекло
    Минеральное

    Штуцер
    Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

    Присоединение
    Радиальное или осевое

    Резьба присоединения G¼, M12×1,5

    Марка стали
    Корпус, кольцо — сталь 10

    Межповерочный интервал
    2 года

    Техническая документация
    ТУ 4212-001-4719015564-2008
    ГОСТ 2405-88

Является аналогом манометра ДМ 02
