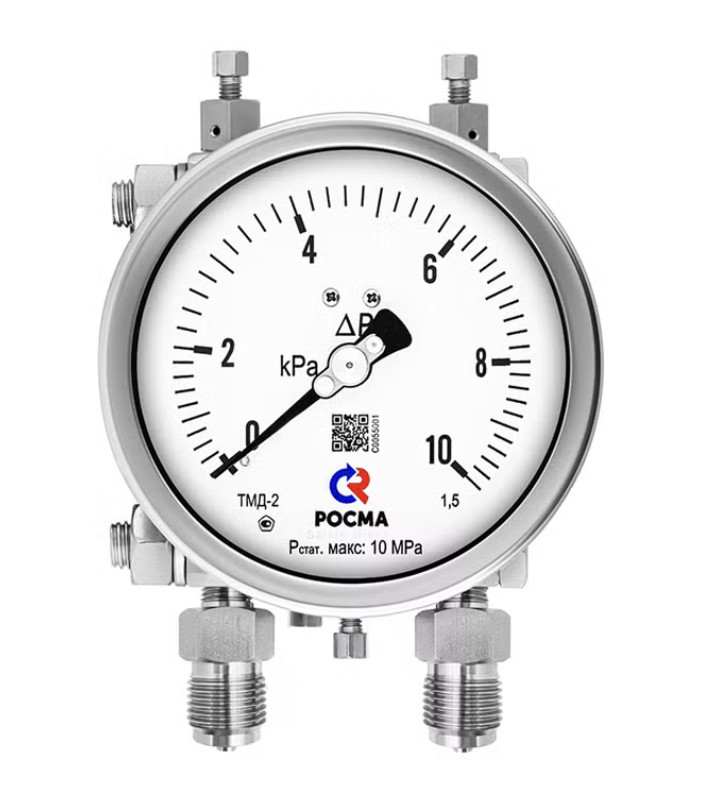

ТМД-2 Манометры дифференциальные мембранные с высокой перегрузочной способностью
Тип ТМД-2, серия 21. Предназначены для измерения разности давлений незагрязненных, неагрессивных и агрессивных жидкостей, газов и паров.
Подходят для применений с большими перегрузками по дифференциальному и/или рабочему (статическому) давлению.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом по требованию заказчика.
Область применения: перерабатывающая промышленность, нефтяная и нефтехимическая промышленность.
Цена: по запросу
100, 150
1,5 / 2,5
| Единицы измерения | Диапазон | Максимальное статическое давление |
| кПа | 0…10 | 10 МПа |
| 0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600* | 10 / 25 / 40 МПа | |
| МПа | 0…1* / 1,6* |
* — класс точности 2,5
Кратковременная нагрузка: 110% шкалы
Окружающая среда:
−60…+65 (без заполнения)
−20…+65 (с заполнением глицерином ПК-94)
−60…+65 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−60…+100 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−60…+100 (с заполнением силиконом ПМС-50)
Нержавеющая сталь 08Х17Н13М2
IP65, нержавеющая сталь 08Х17Н13М2
Нержавеющая сталь 08Х17Н13М2
Алюминий, шкала черная на белом фоне
Минеральное многослойное безопасное — триплекс
2хG½
** — под заказ другие резьбы
1 год
Без вентильного блока
С использованием соединительных рукавов
С трехвентильным блоком 3ВБ
С пятивентильным блоков 5ВБ
Нержавеющая сталь 08Х18Н10
НСРП.406123.006ТУ
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Максимальное статическое давление | Резьба присоединения | |
| ТМД-2-521 | 100 | 1,5 / 2,5 | IP65 | 0…10 | 10 МПа | 2×G½ | радиальное |
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | |||||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа 40 МПа | ||||||
| ТМД-2-521 под ГЗ | 0…10 | 10 МПа | |||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа 40 МПа | ||||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | |||||||
| ТМД-2-621 | 150 | 1,5 / 2,5 | IP65 | 0…10 | 10 МПа | 2×G½ | радиальное |
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | 10 МПа | ||||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | 25 МПа 40 МПа 10 МПа | ||||||
| ТМД-2-621 под ГЗ | 0…10 | ||||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | 10 МПа | ||||||
| 0…16 / 25 / 40 / 60 / 100 / 250 / 400* / 600* / 1000* / 1600* | 40 МПа |
Дополнительные опции
| Наименование услуги | Тип |
| Указатель предельных значений (нержавеющая сталь) | ТМД-2-521 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМД-2-521, -621 |
| Исполнение штуцера с резьбой NPT | ТМД-2-521, -621 |
| Индивидуальная шкала | ТМД-2-521, -621 |
| Свидетельство о поверке к нумерованному прибору | ТМД-2-521, -621 |
| Индивидуальный паспорт на нумерованный прибор | ТМД-2-521, -621 |
| Нанесение на циферблат индивидуальных знаков | ТМД-2-521, -621 |
| Первичная заводская поверка | ТМД-2-521, -621 |
| Периодическая поверка | ТМД-2-521, -621 |
